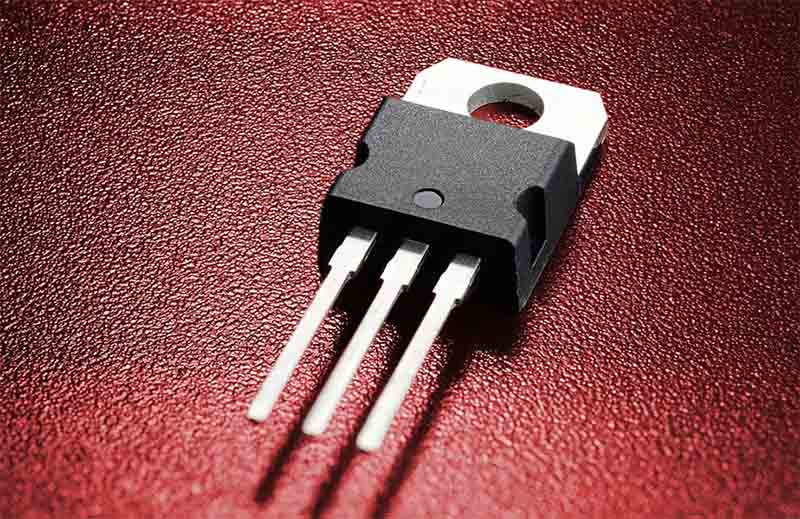

Что такое транзистор и как он работает?

Что делает транзистор? Транзистор, также известный как триод, является основным твердотельным полупроводниковым прибором. Он включает различные типы, такие как диоды, полевые транзисторы (ПТ) и тиристоры (симисторы). Он обладает множеством практических функций, включая детектирование, выпрямление, усиление сигнала, коммутацию цепей, стабилизацию напряжения и модуляцию сигнала, являясь важнейшим базовым компонентом для работы электронного оборудования.

Как регулируемый токовый переключатель, транзистор может точно контролировать величину выходного тока за счет изменения входного напряжения. В отличие от традиционных коммутационных устройств, таких как реле и обычные механические переключатели, транзистор управляет своим открытием и закрытием с помощью сигналов связи, не требуя механических контактных операций.

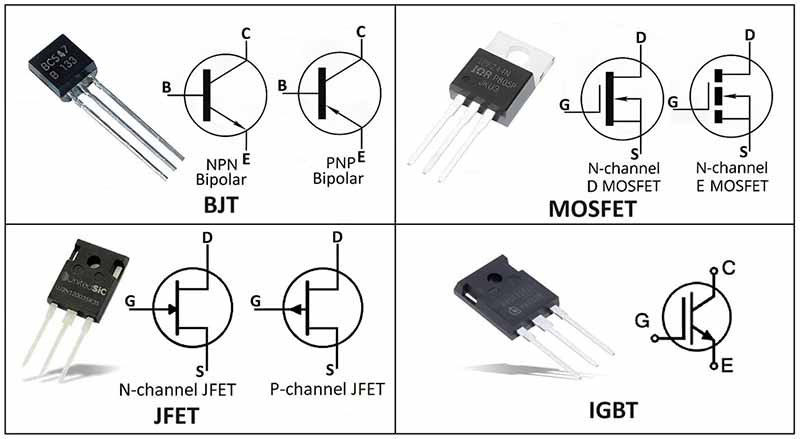

Какие бывают типы транзисторов?

Биполярный транзистор (БПТ)

Биполярный транзистор (БПТ) является одним из наиболее распространенных типов транзисторов и представляет собой прибор, управляемый током. В зависимости от различий в структуре он может быть классифицирован на типы NPN и PNP. Его основная функция — использовать малый базовый ток для управления гораздо большим током между коллектором и эмиттером, обеспечивая усиление сигнала и коммутационное управление. Он широко применяется в таких областях, как аналоговые схемы и схемы усиления мощности.

Полевой транзистор (ПТ)

Полевой транзистор (ПТ) — это прибор, управляемый напряжением. ПТ включают несколько разновидностей, наиболее распространенной из которых является металл-оксид-полупроводниковый полевой транзистор (МОП-транзистор). Его затвор и канал изолированы оксидным слоем, что обеспечивает чрезвычайно низкое энергопотребление и высокую плотность интеграции. Он широко используется в цифровых схемах, интегральных схемах и импульсных источниках питания.

Изолированный биполярный транзистор с затвором (ИБТ)

Изолированный биполярный транзистор с затвором (ИБТ) — это гибридный силовой транзистор, сочетающий два преимущества: управление напряжением МОП-транзисторов и высокую пропускную способность тока с низкими потерями биполярных транзисторов. Он отличается простотой входного управления и отличными коммутационными характеристиками, а также обладает высокой стойкостью к напряжению, высокой пропускной способностью тока и низкими потерями в открытом состоянии. Является основным компонентом для мощных промышленных применений.

Фототранзистор

Фототранзистор — это специальный тип транзистора, основная характеристика которого — преобразование световых сигналов в электрические, относится к категории оптоэлектронных приборов. Его структура аналогична обычному транзистору, но эмиттер или база изготовлены из светочувствительного материала. При работе он не требует внешнего управляющего тока или напряжения; вместо этого он принимает внешнее оптическое излучение (например, видимый свет или инфракрасное излучение) для изменения своей проводимости, обеспечивая преобразование и усиление световых сигналов в электрические. Распространенные типы включают фототриоды, которые в основном применяются в таких областях, как обнаружение света, оптоэлектронное управление и оптическая связь, включая оптоэлектронные датчики и оптические переключатели.

Одноэлектронный транзистор (ОЭТ)

Одноэлектронный транзистор (ОЭТ) — это новый тип транзистора, основанный на эффекте квантового туннелирования, относящийся к классу наноустройств. Его основные характеристики включают чрезвычайно малый размер и сверхнизкое энергопотребление, обеспечивая точное управление отдельными электронами. В настоящее время он в основном применяется в квантовых вычислениях, наноэлектронике и сверхточных датчиках.

Что такое транзистор и как он работает?

Транзисторы в узком смысле относятся к распространенным биполярным транзисторам (БПТ), которые являются полупроводниковыми приборами, часто используемыми как усилители или электронно управляемые переключатели. Благодаря высокой скорости реакции и точности транзисторы могут использоваться в различных конструкциях цифровых и аналоговых схем, включая усилители, переключатели, стабилизаторы напряжения, модуляторы сигналов и генераторные схемы. Транзисторы могут быть выполнены в отдельном корпусе, а несколько транзисторов могут быть интегрированы в определенную часть схемы.

Транзисторы используют свойства полупроводников для управления выходным током/напряжением через входные сигналы, по сути являясь управляемым переключателем тока/напряжения. Основой транзистора является полупроводниковый материал (например, кремний или германий), образующий области с различными проводящими характеристиками (например, N-типа и P-типа) путем легирования. Сочетание этих областей образует «PN-переход»-PN-переход обладает односторонней проводимостью и является основой для реализации управляющих функций транзистора.

Как работают транзисторы?

Биполярные транзисторы (БПТ) (NPN-транзисторы и PNP-транзисторы)

Биполярные транзисторы — это наиболее широко используемый тип транзисторов, в основном разделенный на две основные структуры: NPN и PNP. Они состоят из трех ключевых выводов: эмиттера (Э), базы (Б) и коллектора (К). База служит входом сигнала; при подаче на нее лишь малого напряжения или сигнала тока можно точно управлять большим током основной цепи между коллектором и эмиттером, обеспечивая переключение между проводимостью и разрывом цепи.

NPN-транзисторы в основном используют электроны для переноса заряда: эмиттер испускает электроны, а средняя база регулирует поток электронов. Подавляющее большинство электронов, высвобождаемых эмиттером, не потребляются в базе, а захватываются и собираются коллектором, который затем переносит их в конечную схему, обеспечивая передачу тока и управление сигналом.

Внутренняя структура и проводящий механизм PNP-транзистора прямо противоположны NPN-транзистору. База также выполняет функцию регулирования тока, но общее направление тока полностью обратное, основным является поток от эмиттера к коллектору. В отличие от NPN, проводящего за счет электронов, носителями заряда в PNP-устройствах являются дырки. Дырки выводятся эмиттером и в конечном итоге собираются коллектором, обеспечивая такие функции, как проводимость цепи, коммутация и регулирование сигнала.

Полевые транзисторы (ПТ)

Полевые транзисторы управляют выходным током с помощью напряжения и являются устройствами «управляемыми напряжением». Им не требуется, чтобы база (затвор в ПТ) обеспечивала ток; регулирование осуществляется исключительно за счет сигналов напряжения.

Полевые транзисторы (ПТ) — это устройства, управляемые напряжением, основанные на истоке (И), затворе (З) и стоке (С). Принцип их работы заключается в подаче напряжения на затвор для формирования электрического поля, которое изменяет проводимость полупроводникового канала, тем самым управляя током между стоком и истоком. Их затвор практически не потребляет тока, обеспечивая низкое энергопотребление и высокую точность управления, что делает их подходящими для областей с высокими требованиями к энергоэффективности и точности.

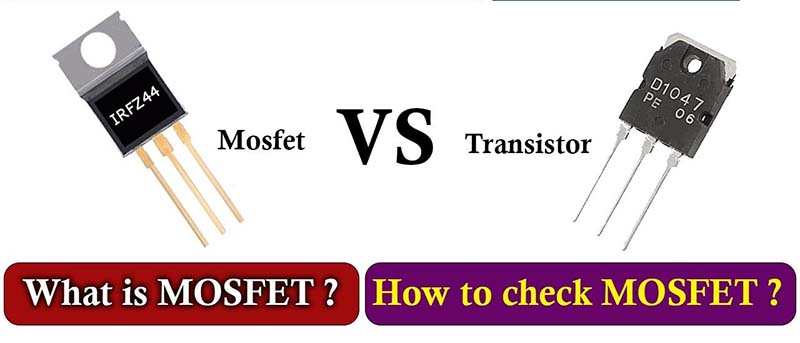

В чем разница между транзистором и МОП-транзистором?

Полевой транзистор (ПТ) — это распространенный тип транзистора. Как устройство, управляемое напряжением, его основная функция — контролировать проводимость полупроводникового канала с помощью напряжения на затворе, регулируя тем самым ток между стоком и истоком. Он включает различные типы (например, переходной полевой транзистор JFET, МОП-транзистор и т.д.). Как наиболее распространенный тип ПТ, МОП-транзистор имеет в своей структуре затвор на основе металл-оксид-полупроводник (МОП). Затвор и канал изолированы оксидным слоем, благодаря чему затвор практически не потребляет тока и имеет более низкое энергопотребление, чем другие полевые транзисторы.

Кроме того, МОП-транзисторы делятся на два типа: N-канальные и P-канальные, где проводящими носителями заряда являются электроны или дырки. Благодаря преимуществам, таким как простая структура, высокая интеграция и низкое энергопотребление, они широко применяются в интегральных схемах и импульсных источниках питания. Напротив, [другие] полевые транзисторы не имеют оксидного слоя, а затвор находится в прямом контакте с каналом; это приводит к наличию определенного тока на затворе и относительно более высокому энергопотреблению, поэтому они используются в основном в аналоговых схемах, где не требуется высокая интеграция.

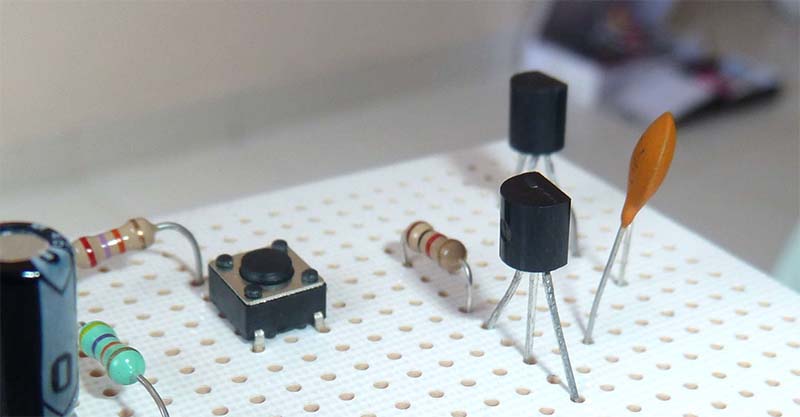

Для чего используется транзистор?

Применение в аудиооборудовании

Обеспечение усиления звуковой мощности, усиление слабых сигналов от микрофонов, прием радиочастотных сигналов, а также обработка и усиление сигналов от различных датчиков (температуры, влажности, давления). Они широко устанавливаются в домашних аудиосистемах, автомобильных развлекательных комплексах, радиоприемниках, измерительных приборах и промышленных тестерных устройствах.

Электронное коммутационное управление

Используются как высокоскоростные электронные переключатели для замены традиционных механических переключателей. Применяются в цифровых логических схемах, управлении включением/выключением малых реле, регулировании яркости светодиодов и сценариях управления маломощными нагрузками (например, запуск/остановка и регулировка скорости малых постоянных двигателей), обеспечивая высокую скорость реакции и длительный срок службы.

Источники питания и схемы стабилизации напряжения

Используются в линейных контурах стабилизации напряжения, защите цепей от перегрузки по току и ограничении тока, а также для управления вторичными контурами импульсных источников питания. На их основе можно создавать простые схемы стабилизации напряжения и источники постоянного тока для стабилизации выходного напряжения и тока, обслуживая различные маломощные устройства: бытовую технику, цифровые приборы, промышленные платы управления.

Основные компоненты аналоговых схем

Являются фундаментальными элементами аналоговых электронных схем, позволяя создавать синусоидальные генераторы, активные фильтры и дифференциальные усилители. Также служат базовыми внутренними элементами интегральных микросхем: операционных усилителей, компараторов, обеспечивая стабильную обработку аналоговых сигналов.

Промышленная и автомобильная электроника

Сбор и обработка сигналов на промышленных платах управления, системы зажигания автомобильных двигателей, усиление и формирование сигналов от бортовых датчиков автомобилей, приводные модули промышленных низковольтных исполнительных механизмов. Эти приложения адаптированы к сложным условиям эксплуатации и обладают высокой помехозащищенностью.

Сфера мобильной связи

Выполняют функции усиления мощности радиочастотных (РЧ) сигналов, обработки микроволновых высокочастотных сигналов, модуляции и демодуляции беспроводных сигналов. Широко используются в рациях, РЧ-блоках коммуникационных базовых станций, беспроводных модулях Bluetooth и IoT, а также в устройствах короткоприемной беспроводной передачи данных.

Умная электроника

Интегрированы в смартфоны, бытовую технику, платы управления умным домом, системы управления зарядкой литиевых аккумуляторов и низковольтные контуры питания. Отвечают за сбор и обработку слабых сигналов, логическое управление и привод маломощных нагрузок, обеспечивая стабильную работу интеллектуальных устройств.

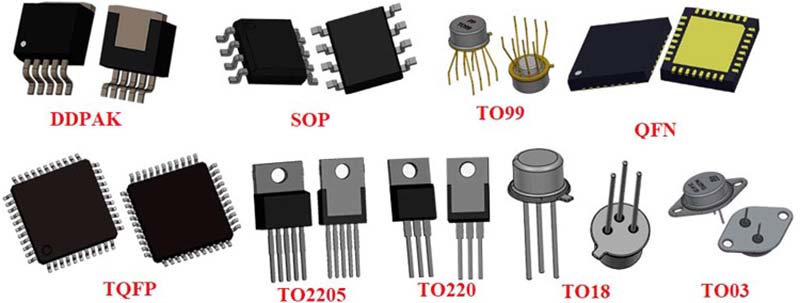

Как выбрать правильный транзистор?

Транзисторы обеспечивают универсальную производительность при обработке аудиосигналов, регулировании мощности, в промышленных системах и беспроводных схемах. Учитывая многофункциональность и широкое применение транзисторов, критически важно выбирать подходящий компонент в соответствии с реальными требованиями схемы. Ниже представлены основные параметры транзисторов.

Коэффициент усиления по току: Характеризует способность транзистора усиливать ток; в основном отражает степень контроля входного тока над выходным током, обычно обозначается как $\beta$ (для биполярных транзисторов).

Потребляемая мощность: Электрическая мощность, потребляемая транзистором во время работы, которая является основной причиной нагрева устройства. Она должна находиться в пределах номинального диапазона, чтобы избежать повреждения компонента.

Максимальная частота генерации: Самая высокая частота, при которой транзистор может нормально усиливать сигнал или генерировать колебания. При превышении этой частоты производительность устройства значительно снижается.

Максимальное обратное напряжение: Самое высокое напряжение, которое транзистор может выдержать при работе в обратном режиме. Превышение этого напряжения приведет к пробою и повреждению устройства.

Максимальный ток: Максимальный ток, допустимый через транзистор при нормальной работе (например, максимальный ток коллектора). Превышение этого предела повредит устройство или нарушит стабильность его работы.
Выбор авторизованного поставщика компонентов-транзисторов и надежных поставщиков является ключом к обеспечению качества и стабильности поставок транзисторов. Компания Eastech работает на рынке глобальных закупок электронных компонентов уже 20 лет, предоставляя комплексную помощь в закупках. Мы решаем для клиентов задачи на всех этапах-от подбора модели до поставки и послепродажной поддержки.

Наша компания установила долгосрочное, стабильное и тесное сотрудничество со многими известными полупроводниковыми брендами по всему миру. Используя ресурсы брендов и преимущества цепочки поставок, мы обеспечиваем эффективное и надежное подбор закупок для наших клиентов. Среди них такие бренды, как ADI, ROHM, onsemi, STMicroelectronics, Infineon и Vishay предлагают полные линейки продукции и надежное качество. Их наличие на складе позволяет удовлетворить высокотехнологичные потребности в закупках: высокочастотные, высоковольтные, автомобильного класса.

Таким образом, понимание назначения транзисторов является необходимым. Транзисторы — это базовые компоненты, используемые для усиления, коммутации и управления сигналами в широком спектре приложений: от бытовой электроники до промышленного оборудования. Сравнивая функции и характеристики различных транзисторов, разработчики могут выбрать наиболее подходящее решение по производительности, эффективности и надежности для своих конкретных задач.
