Что такое интегральная схема часов реального времени?

В современных встроенных и электронных системах точный учет времени критически важен для ведения журнала данных, планирования задач и синхронизации систем. Модуль часов реального времени — это ключевой компонент, позволяющий устройствам сохранять точное время даже при отключении основного питания. Благодаря интеграции специализированной схемы синхронизации и поддержке резервного питания он обеспечивает непрерывную и стабильную работу в широком спектре приложений.

Что такое часы реального времени (RTC)?

Часы реального времени (RTC) — это специализированная интегральная схема (ИС), которая генерирует, хранит и выводит точную информацию о времени, дате и календаре на основе тактового источника. Она предназначена для непрерывного отсчета времени даже при отключении основного питания системы за счет использования резервного источника питания, например батареи или суперконденсатора.

Хотя ИС RTC является основным элементом для отсчета времени, чаще всего она реализована в виде модуля часов реального времени для простой интеграции в электронные системы. Модуль RTC объединяет ИС RTC со всеми необходимыми вспомогательными компонентами — кварцевым генератором, резервной батареей и пассивными элементами — на одной плате. Такая интегрированная конструкция предоставляет точные данные времени и даты как при нормальной работе, так и при отключении питания, что делает его удобным решением для встроенных систем, устройств Интернета вещей, промышленного оборудования и бытовой электроники.

Разница между модулем часов реального времени и интегральной схемой RTC

ИС RTC — это базовое устройство, отвечающее за отсчет времени, а модуль RTC объединяет ИС RTC со всеми требуемыми вспомогательными компонентами в едином корпусе. К ним обычно относятся кварцевый генератор, схема резервного питания и другие пассивные элементы, что избавляет пользователя от необходимости проектировать внешнюю генераторную цепь и выполнять калибровку кварца.

Поскольку все необходимые компоненты уже интегрированы, модули RTC упрощают аппаратное проектирование, сокращают количество внешних деталей и позволяют уменьшить площадь печатной платы.

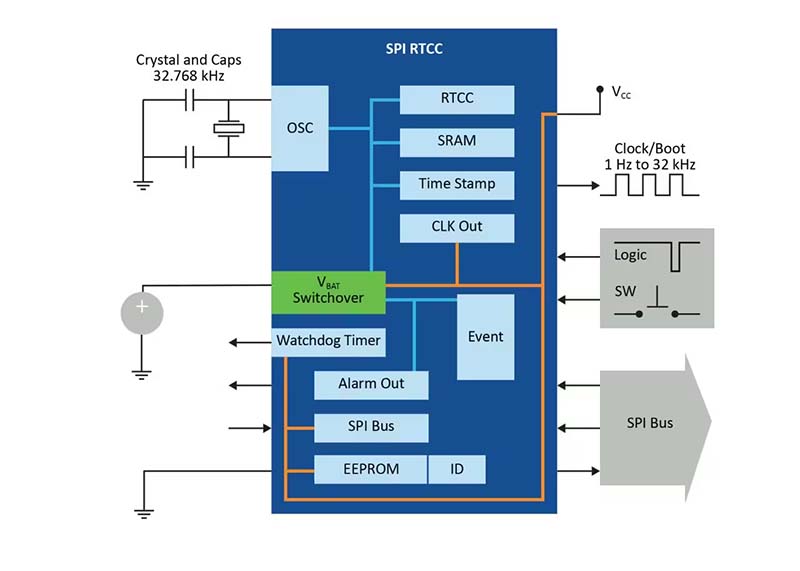

Основные компоненты модуля часов реального времени

Кварцевый генератор

В качестве опорного тактового сигнала используется кварцевый резонатор частотой 32,768 кГц. Он генерирует стабильный низкочастотный импульс, который делится на 2¹⁵ для получения точного импульса частотой 1 Гц (одна секунда). Именно этот элемент определяет точность работы модуля.

Контроллер

Это основная интегральная схема внутри модуля, отвечающая за деление сигнала кварцевого генератора, автоматический подсчет времени, управление чтением и записью регистров времени, а также обработку внешних команд обмена данными.

Память

Включает регистры времени для хранения тактовых данных и небольшой объем оперативной памяти общего назначения для пользовательских параметров.

Резервная батарея

Обеспечивает автономное питание при отключении основного источника. Поддерживает работу генератора, непрерывный подсчет времени и сохранение данных регистров. Ультранизкое потребление тока на уровне микровольт позволяет одной батарее поддерживать отсчет времени на протяжении нескольких лет.

Интерфейс

Это канал связи, через который микроконтроллер или ведущая система считывает, записывает и настраивает данные времени. Наиболее распространен интерфейс I2C, требующий минимального количества выводов ввода-вывода. Интерфейсы SPI используются в высокоточных промышленных решениях. Кроме того, часто присутствуют дополнительные выводы для вывода прямоугольного сигнала частотой 1 Гц или 32,768 кГц, а также сигналы прерывания по будильнику.

Как работает интегральная схема часов реального времени ?

Часы реального времени (RTC) функционируют как автономная низкочастотная подсистема синхронизации, непрерывно отсчитывающая время по стабильному тактовому источнику независимо от работы основного центрального процессора.

1. Стабильный низкочастотный генератор

RTC питается от выделенного тактового источника, чаще всего кварцевого генератора 32,768 кГц. Данная частота выбрана, потому что ее легко разделить до значения 1 Гц с помощью двоичных счетчиков.

2. Цепочка делителей частоты

Внутри RTC последовательная цепочка делителей шаг за шагом снижает частоту колебаний:

32,768 кГц → импульс 1 Гц (одна секунда)

Этот сигнал 1 Гц является базовым шагом для подсчета секунд.

3. Аппаратные счетчики времени

Специализированные аппаратные счетчики последовательно увеличивают значения:

Счетчик секунд

Счетчик минут

Счетчик часов

Регистры даты / дня / месяца / года

Эти счетчики работают автономно без участия центрального процессора.

4. Область резервного питания от батареи

Отдельная область резервного питания (VBAT) поддерживает работу генератора и регистров при отключении основного напряжения, гарантируя сохранение текущего времени.

5. Хранение времени в регистрах

Время хранится в выделенных регистрах RTC (чаще всего в формате BCD или двоичном формате). Значения этих регистров постоянно обновляются логикой аппаратных счетчиков.

6. Логика сравнения и будильника

В состав RTC входят схемы сравнения, которые постоянно сопоставляют текущие значения регистров времени с заданными значениями будильника. При совпадении формируются:

Флаги прерываний

Сигналы пробуждения (для микроконтроллера или системного контроллера)

7. Цепочка формирования прерываний

При наступлении события (срабатывание будильника, переполнение счетчика, периодический импульс) RTC активирует линию прерывания для микроконтроллера, позволяя ему выйти из режима пониженного энергопотребления или выполнить задачи, привязанные ко времени.

RTC непрерывно преобразует стабильный низкочастотный сигнал кварцевого резонатора в секундные тактовые импульсы, использует аппаратные счетчики для ведения календарного времени и сохраняет его в регистрах с резервным питанием, работающих независимо от основного системного тактового сигнала.

Какова функция модуля часов реального времени?

Интегральная схема часов реального времени (RTC) предназначена для независимого от основного процессора поддержки точной информации о времени и дате. Ее основные функции включают:

Поддержка точного хронометража

Непрерывно отслеживает время с высокой точностью, даже когда основная система отключена от питания.

Сохранение времени при питании от батареи

Даже когда микроконтроллер находится в спящем режиме, RTC продолжает отсчет времени и может разбудить микроконтроллер с помощью таймера пробуждения или будильника через заданные интервалы или в определенное время, сокращая время активной работы и снижая общее энергопотребление системы.

Генерация событий синхронизации и будильника

Поддерживает программируемые будильники, периодические прерывания и функции таймера для запуска запланированных операций в определенное время или через интервалы.

Снижение нагрузки на процессор

Независимо обрабатывает хронометраж, исключая необходимость для основного процессора непрерывно подсчитывать тактовые циклы или поддерживать программные таймеры.

Поддержка управления календарем

Автоматически управляет функциями календаря, включая високосные годы, длительность месяцев и переход даты, обеспечивая долгосрочную точность.

Предоставление стабильной временной опоры

Использует прецизионный кварцевый генератор (обычно 32,768 кГц) для обеспечения стабильного и надежного хронометража при низком энергопотреблении.

Основная роль интегральной схемы RTC — поддерживать точную информацию о времени и календаре, сохранять ее при отключении питания, предоставлять функции синхронизации, будильника и прерываний, минимизируя при этом энергопотребление системы и нагрузку на процессор.

Характеристики модуля часов реального времени (RTC)

Специализированное аппаратное обеспечение для хронометража

Интегрирует аппаратные счетчики для секунд, минут, часов, дня, даты, месяца и года, снижая зависимость от программных циклов синхронизации микроконтроллера.

Поддержка низкочастотного кварцевого генератора

Обычно работает с кварцевым резонатором 32,768 кГц для достижения стабильной долгосрочной частотной точности и низкого дрейфа.

Архитектура с резервным питанием от батареи

Включает отдельную область питания (область VBAT), которая поддерживает состояние регистров и работу генератора при отключении основного питания.

Двоичные или BCD-регистры времени

Предоставляет регистры для хранения времени/даты, часто в формате двоично-десятичного кода (BCD) или двоичном формате для упрощенного декодирования и интерфейса.

Работа в асинхронной тактовой области

RTC работает независимо от системного тактового сигнала, обеспечивая независимый хронометраж от изменений частоты процессора.

Регистры таймера пробуждения / будильника

Содержит программируемые регистры сравнения, которые генерируют внутренние флаги событий или сигналы прерываний при совпадении условий.

Логика генерации прерываний

Встроенный контроллер прерываний, поддерживающий события будильника, периодические и переполнительные события с настраиваемыми масками и регистрами флагов.

Схемы калибровки / компенсации (в некоторых RTC)

Поддерживает цифровую подстройку или температурную компенсацию для снижения отклонения частоты кварца в зависимости от температуры и старения.

Работа в режиме низкопотребляющего резервного питания

Спроектирована на основе ультранизкотоковых КМОП-схем, оптимизированных для потребления тока на уровне микроампер или субмикроампер в резервном режиме.

Интеграция шины интерфейса

Общается с микроконтроллером через стандартные последовательные интерфейсы, такие как I²C, SPI или проприетарные шины с малым количеством выводов.

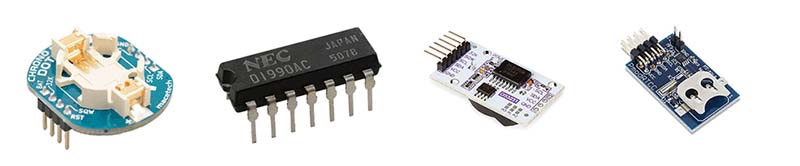

Как выбрать подходящие микросхемы часов реального времени?

Для инженера по проектированию встроенных систем выбор подходящей микросхемы или модуля часов реального времени (RTC) имеет решающее значение для надежности системы и точности времени. RTC обеспечивает стабильную и непрерывную временную опору для таких функций, как регистрация времени, планирование системных задач и синхронизация событий.

В процессе выбора необходимо тщательно оценить ключевые факторы, такие как точность, энергопотребление, уровень интеграции и стоимость системы, чтобы определить наиболее подходящее решение для требований проекта. Сравнивая спецификации из даташитов, типовые схемы применения и отзывы пользователей, инженеры могут дополнительно проверить наиболее подходящее устройство RTC для обеспечения стабильности и совместимости в целевом приложении.

Ключевые факторы при выборе микросхемы или модуля часов реального времени

1. Точность

Отклонение времени RTC — основной показатель производительности, определяемый в основном стабильностью кварца, внутренними возможностями калибровки и характеристиками старения. Для высокоточных приложений следует отдавать предпочтение устройствам с частотной калибровкой или температурной компенсацией.

2. Поддержка резервного питания

Устройство должно поддерживать низкопотребляющий резервный режим (например, VBAT), позволяющий сохранять хронометраж и данные регистров при прерывании основного питания.

3. Уровень интеграции

Включает наличие интеграции в RTC таких компонентов, как кварцевый генератор, схема переключения питания, ОЗУ, датчик температуры или модули меток времени. Более высокая интеграция помогает сократить количество внешних компонентов и упростить проектирование системы.

4. Температурная компенсация

В высококлассных RTC часто используется ТКXO или механизм цифровой температурной компенсации для снижения частотного дрейфа, вызванного изменениями температуры, и повышения долгосрочной стабильности хронометража.

5. Интерфейс связи

Распространенные интерфейсы включают I²C и SPI. При выборе следует учитывать совместимость с микроконтроллером, скорость шины и доступность ресурсов ввода-вывода в системе.

6. Тип корпуса

Микросхемы RTC выпускаются в различных корпусах, таких как SOIC, TSSOP и QFN. Выбор должен основываться на ограничениях по площади печатной платы, тепловых требованиях и потребностях в сборке.

7. Рабочее напряжение

Различные устройства RTC поддерживают разные диапазоны питающего напряжения (например, 1,8 В, 3,3 В или более широкие диапазоны). Важно обеспечить совместимость с системной архитектурой питания и учесть стабильность напряжения в низкопотребляющих режимах.

Таким образом, выбор микросхемы RTC — это компромисс между точностью времени, энергоэффективностью, интеграцией системы и стоимостью. Грамотно выбранное решение не только повышает надежность хронометража, но и снижает сложность внешних схем, оптимизируя общую производительность встроенной системы.

Лучшие модели интегральных схем часов реального времени

PCF85063B

Производитель: NXP Semiconductors

PCF85063B — это ультранизкопотребляющая интегральная схема часов реального времени (RTC), объединяющая точные функции календаря и хронометража с минимальным энергопотреблением. Работает с кварцевым резонатором 32,768 кГц и поддерживает связь по I²C, обеспечивая непрерывный отсчет времени, включая секунды, минуты, часы, дату, день недели, месяц и год. Устройство также включает программируемые функции будильника и таймера, а также функцию вывода тактового сигнала, что делает его подходящим для компактных и чувствительных к энергопотреблению встроенных решений.

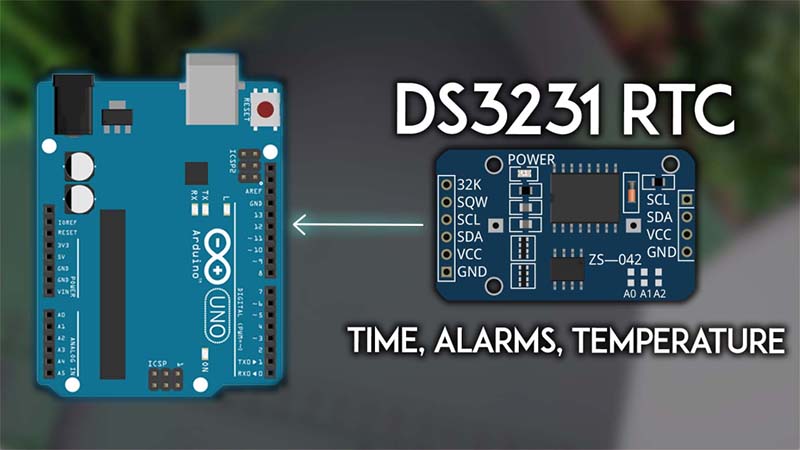

DS3231

Производитель: Analog Devices (Maxim Integrated)

DS3231 — это высокоточная RTC с интегрированным температурно-компенсированным кварцевым генератором (TCXO), обеспечивающая чрезвычайно стабильную и точную работу хронометража без необходимости внешней калибровки. Поддерживает связь по I²C и предоставляет полные функции часов и календаря, а также возможности будильника и прерываний. Встроенный механизм температурной компенсации значительно снижает частотный дрейф при изменениях температуры, повышая долгосрочную точность.

DS3231 широко используется в приложениях, требующих высокой точности синхронизации и стабильности, таких как промышленные системы управления, регистрация данных и измерительное оборудование.

PCF8563

Производитель: NXP Semiconductors

PCF8563 — это низкопотребляющая RTC, разработанная для экономичных приложений, предоставляющая базовые функции хронометража и календаря с простой интеграцией в систему. Работает через интерфейс I²C и поддерживает полный отсчет времени и календаря, генерацию будильника, таймерные прерывания и программируемый вывод тактового сигнала. Низкое потребление тока и минимальные требования к внешним компонентам делают ее подходящей для массовой бытовой электроники.

M41T62

Производитель: STMicroelectronics

M41T62 — это низкопотребляющее устройство часов реального времени (RTC), разработанное для точного хронометража во встроенных и промышленных системах. Интегрирует схему генератора 32,768 кГц, последовательный интерфейс I²C и полные функции календаря. Дополнительные функции включают программируемый будильник, сторожевой таймер и вывод прямоугольной волны для синхронизации системы.

M41T62 широко используется в промышленном оборудовании управления, бытовой электронике, системах связи и портативных устройствах, где требуется надежный хронометраж и стабильная работа.
