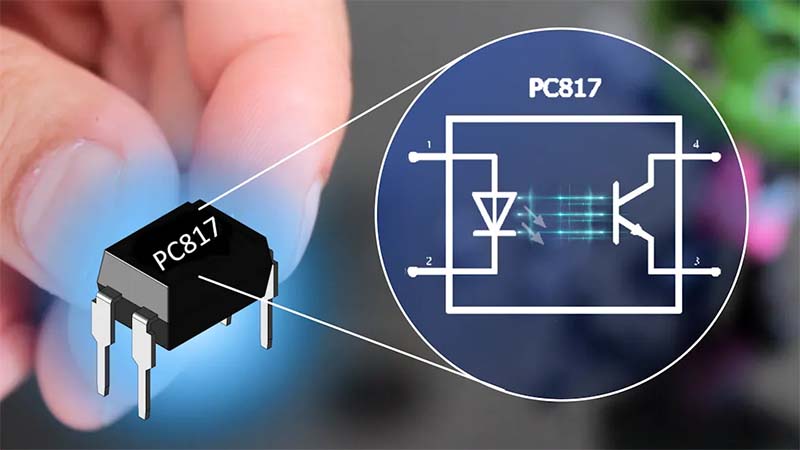

Что такое оптопара в электронике?

Что такое оптопара в электронике? Оптопары широко используются в электронных схемах для передачи сигналов при сохранении электрической изоляции между различными частями системы. Объединяя светоизлучающий элемент и светочувствительный приемник, они помогают защитить чувствительные схемы от скачков напряжения, помех и возможных повреждений. В этой статье мы разберем для чего применяют оптопары и почему во многих задачах их выбирают вместо транзисторных решений.

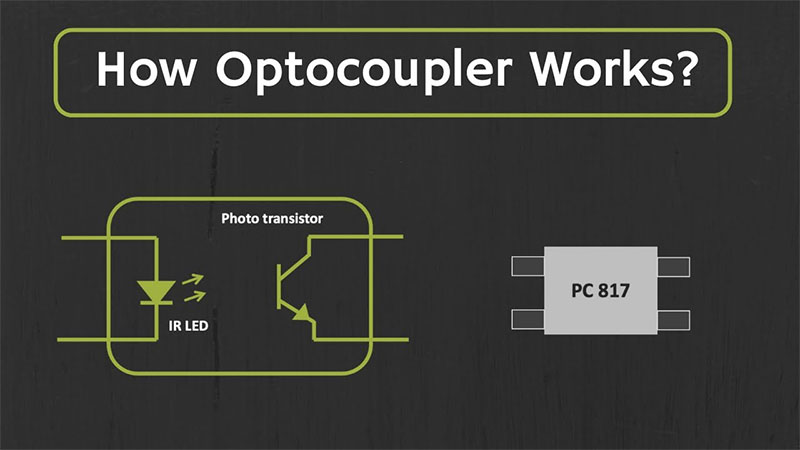

Как работает оптопара?

Что такое изоляция оптопары? Оптопара состоит в основном из светодиода и светочувствительного компонента, например фототранзистора, фотодиода или фотоуправляемого тиристора. Все эти детали собраны в одном корпусе, но не имеют прямого электрического контакта. Сигналы между ними передаются посредством света.

1. На вход подается электрический сигнал

При подаче напряжения или тока на вход внутренний светодиод загорается и излучает инфракрасное излучение.

2. Передача оптического сигнала

Свет от светодиода проходит сквозь прозрачный изолирующий слой и попадает на светочувствительный элемент на выходе.

Поскольку сигнал передается через свет через изолирующий барьер, вход и выход всегда остаются электрически разделенными.

3. На выходе свет преобразуется обратно в электрический сигнал

Когда светочувствительный элемент получает световой сигнал, он открывается и формирует соответствующий выходной ток или напряжение.

При отключении светодиода фотокомпонент закрывается, и выход переходит в неактивное состояние.

Данный цикл преобразования: электрический сигнал → оптический сигнал → электрический сигнал, позволяет передавать данные с надежной электрической изоляцией входных и выходных цепей.

Для чего используют оптопары?

Электрическая изоляция

Оптопара создает электрическую изоляцию между входными и выходными цепями. Прямого электрического соединения между ними нет, сигналы передаются светом, поэтому высоковольтная и низковольтная части схемы полностью разделены.

Передача сигналов

Оптопары широко применяются для передачи цифровых и аналоговых сигналов с сохранением изоляции.

Изоляция цифровых сигналов: подходит для коммутационных импульсов и сигналов ввода/вывода, например драйверов реле, входов/выходов ПЛК, цепей обратной связи блоков питания.

Вход включен → светодиод горит → фотокомпонент проводит ток

Вход отключен → света нет → выход выключен

Линейные оптопары: передают плавные аналоговые сигналы тока и напряжения, например для изолированной обратной связи в импульсных блоках питания.

Защита цепей управления

При перенапряжениях, скачках напряжения, коротких замыканиях и других аварийных режимах оптопара блокирует опасное напряжение, не давая ему повредить чувствительные управляющие схемы.

Например, если ПЛК управляет реле на 220 В переменного тока, любые неисправности на стороне нагрузки не повредят сам ПЛК или микроконтроллер.

Согласование уровней напряжения

Оптопары соединяют схемы с разным рабочим напряжением: например микроконтроллер на 3,3 В и промышленная система на 24 В. Они обеспечивают стабильный обмен сигналами между разными напряженными доменами с сохранением изоляции.

Подавление помех

Оптопары снижают электромагнитные помехи и улучшают качество передаваемых сигналов. Оптический канал между светодиодом и фотоприемником не пропускает шумы между цепями, гарантируя стабильную работу оборудования.

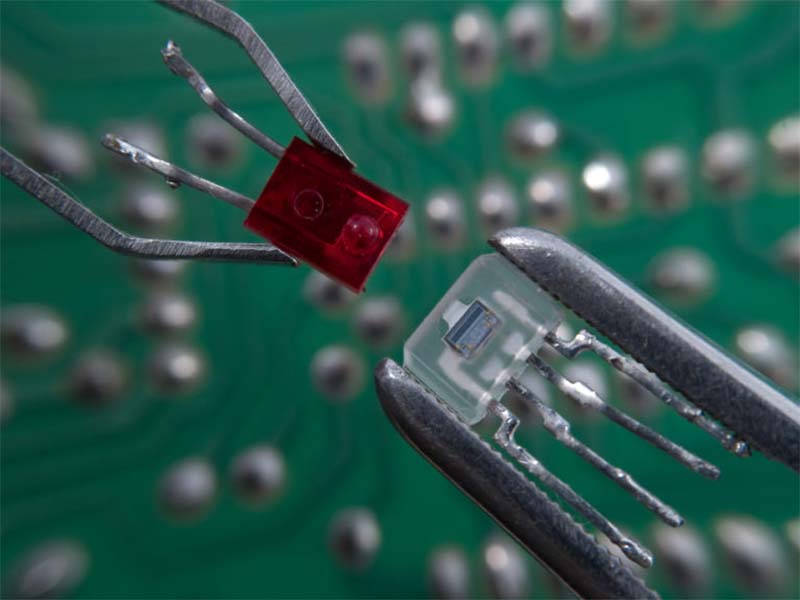

Где применяются оптопары?

1. Промышленная автоматизация

Оптопары широко используются в модулях цифрового ввода/вывода ПЛК, промышленных платах управления, приводах серводвигателей, инверторах, драйверах промышленных реле и удаленных модулях ввода-вывода.

Благодаря электрической изоляции оптопары блокируют высоковольтные помехи, защищая низковольтные управляющие сигналы, повышают устойчивость оборудования к скачкам напряжения и электромагнитным помехам. Они разделяют мощные силовые цепи и чувствительные системы управления, обеспечивая безопасную и стабильную работу промышленного оборудования.

2. Импульсные блоки питания

Оптопары устанавливают в обратноходовые, прямые и LLC импульсные блоки питания, быстрые зарядки, серверные источники питания и промышленные энергетические системы.

Они передают изолированный сигнал обратной связи для регулировки тока и напряжения вторичной цепи, поддерживают разделение высокого и низкого напряжения между первичной и вторичной обмотками, передают сигналы защиты от перегрузки по току и перенапряжения. Это обеспечивает безопасную изоляцию между сетевым напряжением и низковольтными управляющими цепями.

3. Интерфейсы микроконтроллеров

Оптопары используют для изоляции портов ввода/вывода МК, сопряжения контроллеров 3,3 В/5 В с промышленными системами 24 В, обмена данными между цепями с разным потенциалом земли и изолированной передачи UART и импульсных сигналов.

Они устраняют шумы контуров земли, защищают управляющие микросхемы от высокого напряжения и электростатических разрядов, повышают общую надежность системы.

4. Системы управления аккумуляторами BMS

В накопительных батарейных блоках, системах аккумуляторов электромобилей и портативных электростанциях оптопары изолируют сигналы мониторинга высоковольтных батарей, сигналы балансировки и защиты при заряде и разряде.

Они создают электрическую изоляцию между высоковольтными батарейными блоками и низковольтными управляющими модулями, повышая точность измерений и безопасность работы системы.

5. Медицинское оборудование

Оптопары применяются в пациентских мониторах, анализаторах крови, портативных медицинских устройствах и медицинских блоках питания.

Они помогают соблюдать медицинские нормы изоляции, разделяя цепи, подключенные к пациенту, и высоковольтные источники питания, снижая риск утечек тока. Одновременно они минимизируют электромагнитные помехи для стабильного измерения сигналов и соответствия медицинским стандартам безопасности.

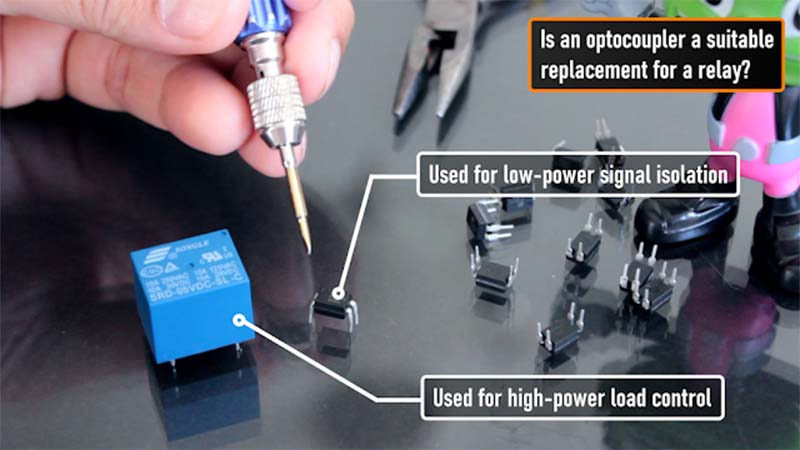

Может ли оптопара заменить реле?

Оптопары не являются полной заменой реле. И те, и другие обеспечивают гальваническую изоляцию между цепями управления и нагрузки, но оптопары рассчитаны только на малые токи через полупроводниковый выход, тогда как реле коммутируют большие мощные токи при помощи металлических контактов.

Оптопара может заменить реле только для коммутации маломощных сигналов. Для мощных переменных и постоянных нагрузок реле остаются незаменимыми, их нельзя заменить оптопарами.

Почему выбирают оптопару вместо транзистора?

Полная электрическая изоляция двух цепей

Оптопара разделяет низковольтную управляющую часть входа и высоковольтную силовую часть выхода за счет передачи света, блокируя высокое напряжение, скачки и помехи контуров земли. Обычный транзистор имеет общую землю и шину питания для входа и выхода; высокое напряжение или шумы от нагрузки попадают обратно в управляющую цепь и могут повредить чувствительные микроконтроллеры.

Высокая помехозащищенность

Шумы, синфазное напряжение и разность потенциалов земли не проходят через оптический барьер. Транзисторы передают ток через полупроводниковые переходы, поэтому электромагнитные помехи легко искажают управляющие сигналы.

Широкий диапазон согласования напряжений

Входной светодиод оптопары работает при малых логических напряжениях (1,8 В/3,3 В/5 В), а выход способен управлять цепями с совершенно другими напряженными доменами (12 В, 24 В, сетевое переменное напряжение). Транзисторы требуют общих опорных уровней напряжения и не могут безопасно соединять изолированные системы с разным напряжением.

Безопасность при коммутации высокого напряжения и переменного тока

Оптопары с выходом на тиристоре напрямую изолируют низковольтную логику от сети 110/220 В переменного тока. Использование обычных транзисторов для коммутации сетевого напряжения создает опасность поражения электрическим током из-за прямого электрического контакта.

Устранение токов контуров земли

Разные модули схем часто имеют разный потенциал земли, что вызывает циркуляционные утечки, искажающие сигналы. Оптическая изоляция полностью разрывает этот проводящий путь, чего не может обеспечить транзистор.

Простое согласование уровней без обратного перетока сигналов

Свет передает сигнал только в одну сторону (свет на входе → проводимость на выходе), обратных перекрестных помех нет. У транзисторов возможна обратная утечка тока, мешающая работе логики управления.

Сравнение оптопары и транзистора

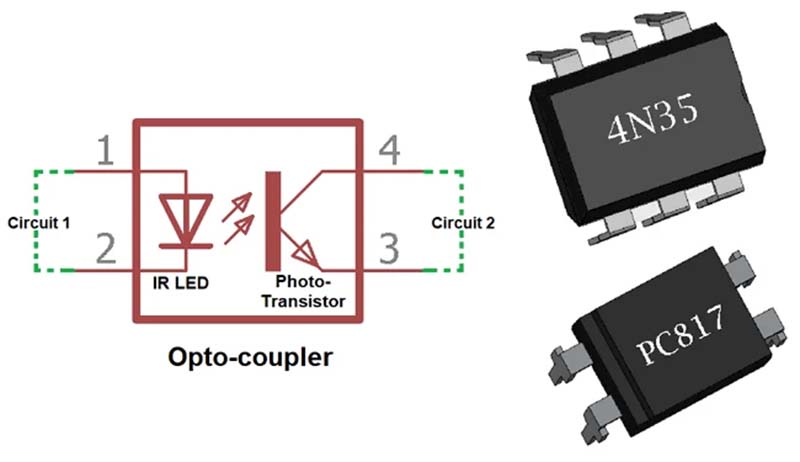

Как выбрать оптопару и транзистор?

На рынке представлен широкий выбор оптопар, выбор подходящего компонента зависит от таких факторов, как напряжение изоляции, скорость коммутации, тип выхода и требования приложения. Следующие модели оптопар от ведущих производителей (onsemi, Vishay, Broadcom, Toshiba) широко применяются в промышленном управлении, блоках питания, системах связи и силовой электронике благодаря высокой надежности и проверенным характеристикам.

Лучший поставщик оптопар

Компания Eastech предлагает широкий выбор полупроводниковых компонентов для удовлетворения потребностей различных электронных проектов и производственных задач. В нашем ассортименте оптопары, интегральные микросхемы, чипы памяти, транзисторы и другие дискретные элементы. Мы сотрудничаем с проверенными производителями и предоставляем клиентам надежные решения по поставке комплектующих.

Подведем итог: оптопары играют ключевую роль в современных электронных системах, обеспечивая стабильную передачу сигналов при гальванической изоляции разных цепей. По сравнению с обычными коммутационными элементами многие разработчики выбирают оптопары, когда требуется изоляция и защита от помех. Важно понимать, зачем использовать оптопару вместо транзистора: она разделяет высоковольтные и низковольтные цепи, снижает уровень помех и повышает общую надежность системы.
