Для чего используются конденсаторы? Конденсаторы, являясь одними из самых основных и широко используемых пассивных компонентов в электронных схемах, имеют множество различных типов и параметров. Они широко применяются в таких приложениях, как фильтрация, накопление энергии, связь, стабилизация напряжения и многие другие сценарии схем. Чтобы легко выбрать подходящий конденсатор, недостаточно смотреть только на емкость; необходимо также учитывать другие ключевые параметры. В этой статье объясняются основные знания о конденсаторах, помогая вам быстро освоить навыки выбора.

Для чего используются конденсаторы?

Конденсаторы в силовой электронике — это основные электронные компоненты, которые накапливают и отдают электрический заряд. Они широко используются в схемах для различных целей:

Накопление энергии

Накопление электрического заряда и его быстрая отдача при необходимости, например, во вспышках камер и схемах резервного питания.

Сглаживание и фильтрация источника питания

Стабилизация напряжения, снижение колебаний напряжения и пульсационного тока в источниках постоянного тока, обеспечивая стабильный выход питания.

Блокировка постоянного тока, пропуск переменного тока

Разделение постоянного и переменного тока; пропуск переменных сигналов при блокировке постоянного тока, часто используется в аудио и схемах связи сигналов.

Выбор частоты и настройка

Работа с индукторами для формирования резонансных схем для настройки радиоприемников, генераторных схем и частотной фильтрации.

Снижение шума и развязка

Подавление электромагнитных помех и шума схем, изоляция помех между различными модулями схем на материнских платах и чипах.

Тайминг и задержка

Контроль времени заряда и разряда для реализации функций задержки в таймерах, переключателях и управляющих схемах.

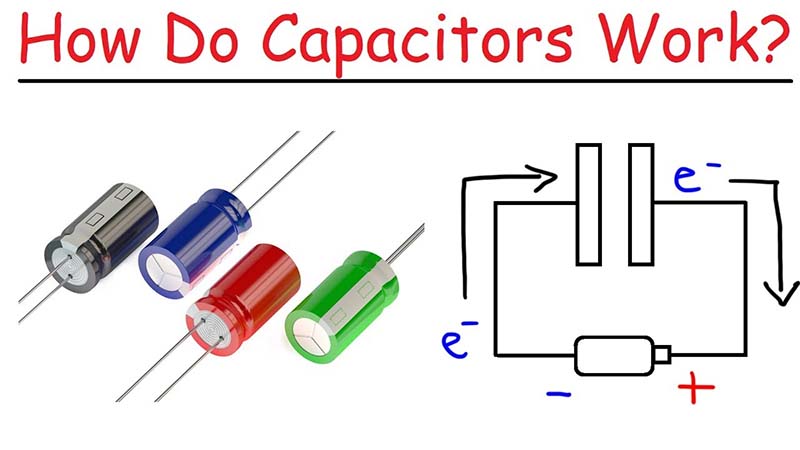

Как работает конденсатор?

Основной принцип работы

Конденсатор накапливает электрический заряд, создает электрическое поле, блокирует постоянный ток и пропускает переменный.

Процесс заряда

Когда конденсатор подключается к источнику постоянного тока, положительные заряды от положительного полюса источника движутся к одной пластине, а отрицательные заряды — к другой пластине. Эти противоположные заряды разделены изоляционным диэлектрическим материалом посередине и не могут нейтрализовать друг друга, поэтому они равномерно накапливаются на поверхностях двух пластин.

Между пластинами образуется электрическое поле, а электрическая энергия накапливается в виде энергии электростатического поля. В нормальных условиях чем выше напряжение, больше площадь пластин и выше диэлектрическая постоянная материала, тем больше заряда может накопить конденсатор.

Состояние удержания заряда

После завершения заряда и отключения источника питания изоляционный диэлектрик предотвращает утечку заряда. Заряды на пластинах остаются стабильными, а электрическое поле между пластинами поддерживается. Таким образом, конденсатор сохраняет накопленную энергию в стабильном состоянии.

Процесс разряда

Когда проводящий провод соединяет две пластины, образуется замкнутая цепь. Положительные и отрицательные заряды на пластинах быстро нейтрализуются и направленно движутся по цепи. Накопленная энергия электрического поля высвобождается в виде тока.

После разряда конденсатор возвращается в исходное незаряженное состояние.

Блокировка постоянного тока и пропуск переменного

• Блокирует постоянный ток: после заряда конденсатора от источника постоянного тока поток заряда останавливается, и цепь становится фактически разомкнутой. Постоянный ток не может непрерывно проходить через конденсатор.
• Пропускает переменный ток: поскольку переменный ток непрерывно изменяет величину и направление, конденсатор подвергается повторяющимся циклам заряда и разряда. В цепи появляется непрерывный ток, создавая впечатление, что переменный ток «проходит» через конденсатор.

Конденсатор накапливает электрическую энергию, накапливая противоположные заряды на двух пластинах, разделенных изоляционным диэлектриком, образуя электрическое поле. Источник постоянного тока заряжает его только один раз, после чего ток блокируется, а источник переменного тока вызывает непрерывный заряд и разряд из-за изменения напряжения, обеспечивая эквивалентную проводимость переменного тока.

Параметры и классификация конденсаторов

• Емкость: показывает способность конденсатора накапливать электрический заряд. Чем больше значение, тем больше электрической энергии он может хранить. Общие единицы включают мкФ, нФ и пФ.
• Номинальное напряжение: максимальное напряжение, которое конденсатор может непрерывно выдерживать во время работы. Превышение этого значения может привести к пробою или повреждению.
• Полярность: некоторые конденсаторы полярные и должны подключаться с правильными положительным и отрицательным выводами. Неполярные конденсаторы можно устанавливать в любом направлении.
• ESR (эквивалентное последовательное сопротивление): представляет внутреннее сопротивление конденсатора. Чем ниже ESR, тем меньше тепловыделение и обычно лучше высокочастотные характеристики.
• Ток утечки: небольшая потеря тока, которая все еще существует после заряда конденсатора. Чем ниже ток утечки, тем лучше способность удерживать заряд.
• Допуск: допустимое отклонение между фактической емкостью и номинальным значением, например ±10%.
• Диапазон рабочей температуры: температурный диапазон, в котором конденсатор может надежно работать. Более широкий или высокий температурный рейтинг обычно указывает на лучшую надежность.
• Частотные характеристики: описывают работу конденсатора на разных частотах. Различные типы конденсаторов подходят для разных частотных диапазонов.
• Пульсационный ток: максимальный переменный пульсационный ток, который конденсатор может выдерживать со временем. Превышение этого предела может привести к перегреву и старению.
• Температурные характеристики: изменение емкости в зависимости от температуры (например, X7R, X5R, Y5V, NP0).
• Частотные характеристики: изменение емкости и импеданса при разных рабочих частотах.
• Срок службы: ожидаемое время стабильной работы конденсатора при заданной температуре и условиях, часто используется для описания электролитических конденсаторов.

Емкость

Емкость — это физическая величина, описывающая способность конденсатора накапливать электрический заряд. По сути, она представляет количество энергии электрического поля, которое может удерживать конденсатор.

Стандартная единица — фарад (F), но эта единица слишком велика для практических схем, поэтому в реальных приложениях часто используются меньшие производные единицы: мФ, мкФ, нФ и пФ.

Соотношение единиц:
1 F = 10³ мФ = 10⁶ мкФ = 10⁹ нФ = 10¹² пФ

В поверхностно-монтируемых конденсаторах часто используются числовые коды для упрощенной маркировки. Например, 104 означает:
10 × 10⁴ пФ = 100 000 пФ = 0,1 мкФ

Емкость напрямую определяет функцию схемы:

• Малые значения (пФ, нФ): обычно используются в высокочастотной фильтрации, резонансных схемах и связи сигналов
• Большие значения (мкФ и выше): в основном используются для фильтрации питания, накопления энергии и развязки

Емкость также зависит от температуры, рабочей частоты и напряжения смещения постоянного тока. Эти изменения особенно значительны в керамических конденсаторах. В электролитических конденсаторах емкость может постепенно уменьшаться из-за старения.

Допуск (точность емкости)

Допуск — это допустимое отклонение между фактической емкостью конденсатора и его номинальным значением, также известное как отклонение емкости. Выражается в процентах.

Общие классы допуска включают:

• Высокая точность: ±1%
• Общая точность: ±5%
• Стандарт коммерческий: ±10%
• Экономичный класс: ±20%
• Некоторые старые или недорогие керамические конденсаторы могут иметь даже асимметричные допуски, такие как −20% до +80%

Допуск напрямую влияет на стабильность схемы. В чувствительных приложениях, таких как резонансные схемы, тактовые генераторы и прецизионная выборка сигналов, требуются прецизионные конденсаторы с низким допуском. Для общей фильтрации питания и байпасной развязки обычно достаточно ±10% или ±20%.

Допуск также тесно связан с диэлектрическим материалом:

• Керамика NP0 / C0G: высокая точность, очень стабильная, низкий допуск
• Керамика Y5V / Z5U: большой допуск и значительный температурный дрейф, подходят только для некритических приложений

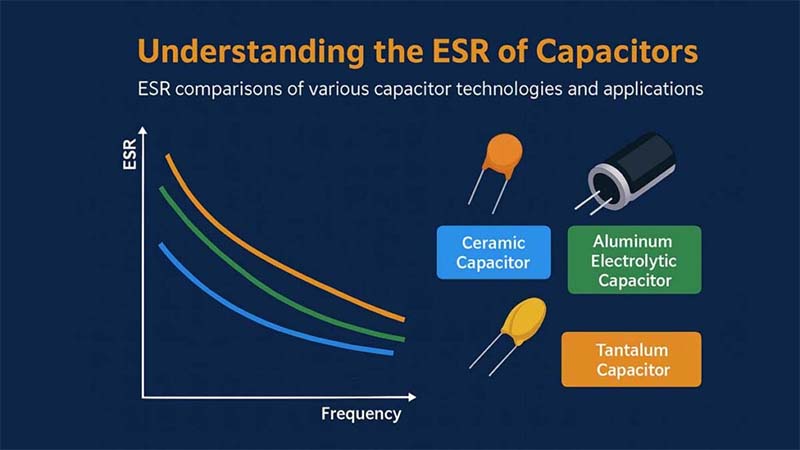

Понимание ESR конденсаторов

Эквивалентное последовательное сопротивление (ESR) — один из важнейших, но часто игнорируемых параметров конденсатора. Оно представляет собой небольшое внутреннее сопротивление, включенное последовательно с идеальной ёмкостью.

Что такое ESR в конденсаторе?

Проще говоря, ESR — это резистивный компонент внутри конденсатора, вызывающий потери энергии при прохождении переменного тока. Хотя конденсаторы предназначены для накопления и отдачи энергии, наличие ESR означает, что часть этой энергии рассеивается в виде тепла.

Можно представить реальный конденсатор как идеальный конденсатор, последовательно соединенный с небольшим резистором — этот резистор и есть ESR.

Почему ESR важен для конденсаторов?

Схемы блоков питания: высокий ESR приводит к большим потерям мощности и нагреву.

Импульсные блоки питания (SMPS): ESR влияет на пульсацию напряжения и общую стабильность выхода.

Высокочастотные приложения: даже небольшие значения ESR могут ухудшить целостность сигнала.

Срок службы компонентов: более высокий ESR часто приводит к ускоренному старению из-за теплового напряжения.

Факторы, влияющие на ESR

Тип конденсатора: электролитические конденсаторы обычно имеют более высокий ESR, чем керамические или плёночные.

Частота: ESR изменяется в зависимости от рабочей частоты.

Температура: ESR увеличивается при низких температурах у многих типов конденсаторов.

Старение: по мере деградации конденсаторов со временем ESR имеет тенденцию к увеличению.

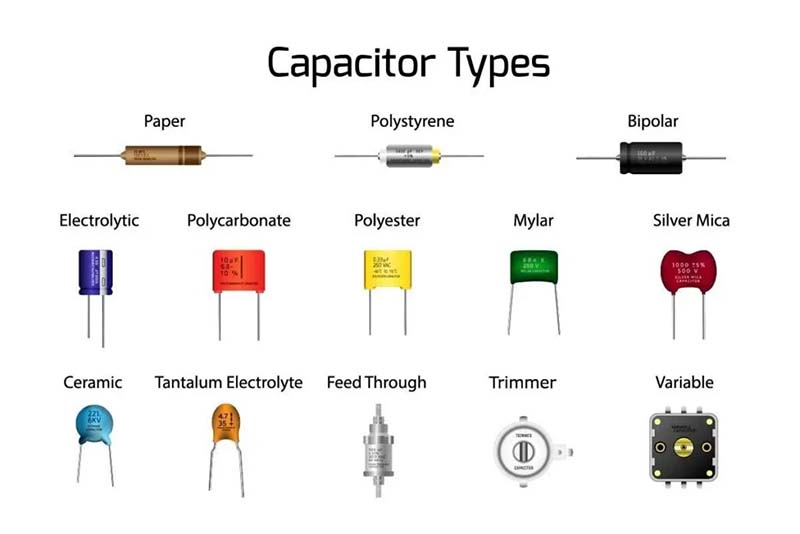

Различные типы силовых конденсаторов

Силовые плёночные конденсаторы

Изготовлены на основе пластиковой плёночной диэлектрики, низкие потери, высокая изоляция, хорошая частотная и температурная стабильность. Широко используются для коррекции коэффициента мощности, гармонической фильтрации, в инверторах и силовых электронных схемах.

Силовые электролитические конденсаторы

Включают алюминиевые электролитические и крупногабаритные электролитические типы с винтовыми клеммами. Большая ёмкость, низкая стоимость, в основном используются для фильтрации шины постоянного тока, накопления энергии в промышленных блоках питания, инверторах и преобразователях.

Керамические силовые конденсаторы

Высоковольтные мощные MLCC или дисковые керамические типы, с хорошей высокочастотной характеристикой, низким ESR. Применяются в высоковольтных байпасах, высокочастотной фильтрации и поглощении импульсов.

Безопасностные конденсаторы (X & Y-конденсаторы)

Специально разработаны для подавления ЭМИ в системах переменного тока. X-конденсаторы для подавления между линиями, Y-конденсаторы для помех между линией и землей, широко используются в бытовой технике и силовом оборудовании.

Маслонаполненные силовые конденсаторы

Металлический корпус, заполненный изоляционным маслом, высокое напряжение и большая ёмкость, отличная теплоотдача и взрывобезопасность. В основном используются в реактивной компенсации высоковольтных электросетей и промышленном высоковольтном оборудовании.

Суперконденсаторы / Ультраконденсаторы

Сверхвысокая ёмкость накопления энергии, быстрая зарядка и разрядка. Используются для резервного питания, компенсации пиковой мощности и восстановления энергии в промышленных и автомобильных системах.

Типы корпусов конденсаторов

Корпус с выводами для монтажа в отверстия

Конденсаторы устанавливаются путем вставки выводов в отверстия платы и пайки. Этот тип обладает высокой механической прочностью, часто используется в силовых схемах, электролитических конденсаторах и промышленном оборудовании.

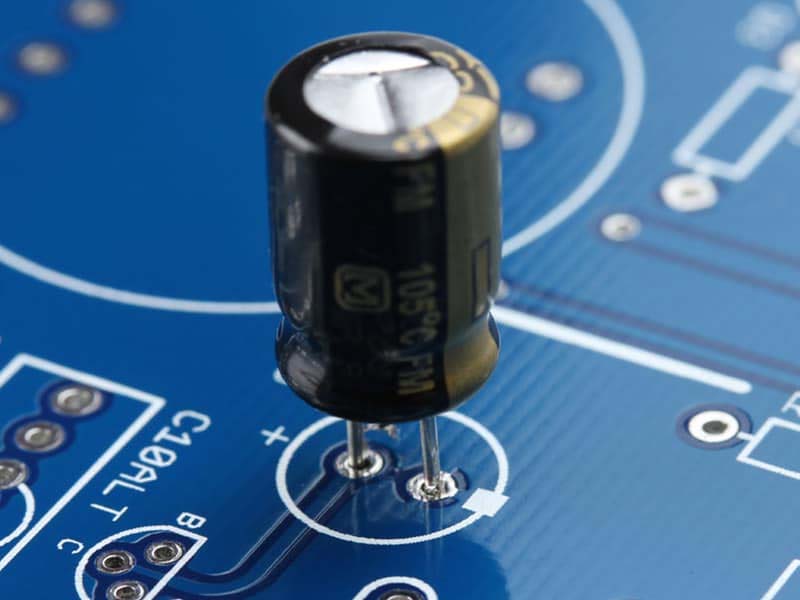

Радиальный корпус

Оба вывода расположены с одной стороны конденсатора. Часто встречается в алюминиевых электролитических и керамических конденсаторах.

Аксиальный корпус

Два вывода расположены на противоположных концах компонента. Часто используется в старых схемах и специальных условиях монтажа.

Поверхностный монтаж (SMD/SMT)

Предназначены для автоматизированной сборки и плотной компоновки схем, широко используются в бытовой электронике, телекоммуникациях и автомобильной электронике. Распространенные типы: многослойные керамические конденсаторы MLCC, танталовые конденсаторы, SMD-алюминиевые электролитические и плёночные конденсаторы.

Корпус с винтовыми клеммами

Используется в приложениях с большой ёмкостью и высоким током. Обеспечивает отличную теплоотдачу и стабильность, часто встречается в промышленных блоках питания и преобразователях частоты.

Корпус с быстросъемными выводами

Простой монтаж и надежное крепление. Широко используется в мощных блоках питания, системах ИБП и устройствах накопления энергии.

Корпус силового модуля

Специально разработан для мощных приложений, низкие потери и высокая стойкость к напряжению. Часто используется в системах возобновляемой энергии, инверторах, электромобилях, модулях IGBT и высокочастотных инверторных системах.

DIP-корпус

Простая конструкция, легкий монтаж. Часто используется для плёночных конденсаторов, безопасностных конденсаторов и других традиционных электронных компонентов.

Цилиндрический корпус

Обычно используется для алюминиевых электролитических конденсаторов и суперконденсаторов. Обладает большой ёмкостью и хорошей теплоотдачей.

Корпус коробчатого типа

Отличная изоляция и высокая стабильность. Часто используется в плёночных конденсаторах и схемах ЭМИ-фильтрации.

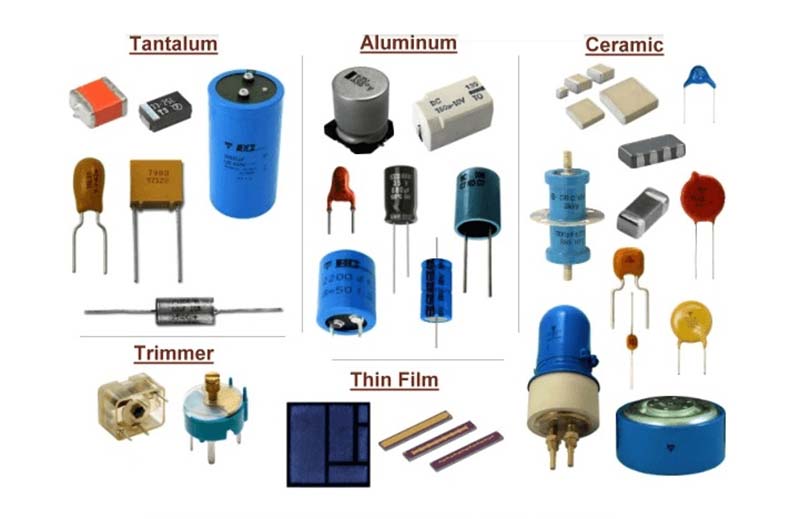

Как выбрать правильный конденсатор для схемы?

Выбор правильного конденсатора в 2026 году зависит от баланса электрических характеристик, требований к надежности и растущих потребностей высокочастотных и высокоэффективных систем, таких как блоки питания для ИИ, электроника электромобилей и современное промышленное оборудование.

1. Ёмкость и номинальное напряжение. Конденсатор должен соответствовать требуемому накоплению энергии и выдерживать максимальное напряжение в схеме с достаточным запасом, особенно в силовых преобразователях и автомобильных системах, где часто возникают скачки напряжения.

2. Тип диэлектрика. Керамические конденсаторы (MLCC) широко используются для высокочастотной развязки и компактных решений, а плёночные конденсаторы предпочтительны для высокой стабильности, низких потерь и силовой электроники. Электролитические конденсаторы по-прежнему незаменимы для объемного накопления энергии в блоках питания, хотя их необходимо тщательно выбирать по току пульсаций и сроку службы.

3. Температура и надежность становятся все важнее в приложениях 2026 года. Автомобильные и промышленные системы часто требуют компонентов с расширенным температурным диапазоном (например, от -55°C до 125°C и выше) и длительным сроком службы при непрерывной нагрузке.

4. Эквивалентное последовательное сопротивление (ESR) и эквивалентная последовательная индуктивность (ESL) критически важны для высокоскоростных схем. Конденсаторы с низким ESR предпочтительны в импульсных блоках питания и DC-DC преобразователях для повышения эффективности и снижения нагрева.

5. Физические размеры и корпус, особенно в компактной электронике и плотных компоновках плат. Компоненты поверхностного монтажа (SMD) доминируют в современных решениях, а конденсаторы с выводами и винтовыми клеммами по-прежнему используются в мощных или промышленных условиях.

Наконец, окончательный выбор должны определять специфические требования приложения: подавление ЭМИ, сертификация безопасности (X/Y-конденсаторы) и работа с током пульсаций. В современных системах выбор правильного конденсатора — это не только значение ёмкости, но и оптимизация производительности, долговечности и эффективности на уровне системы.
