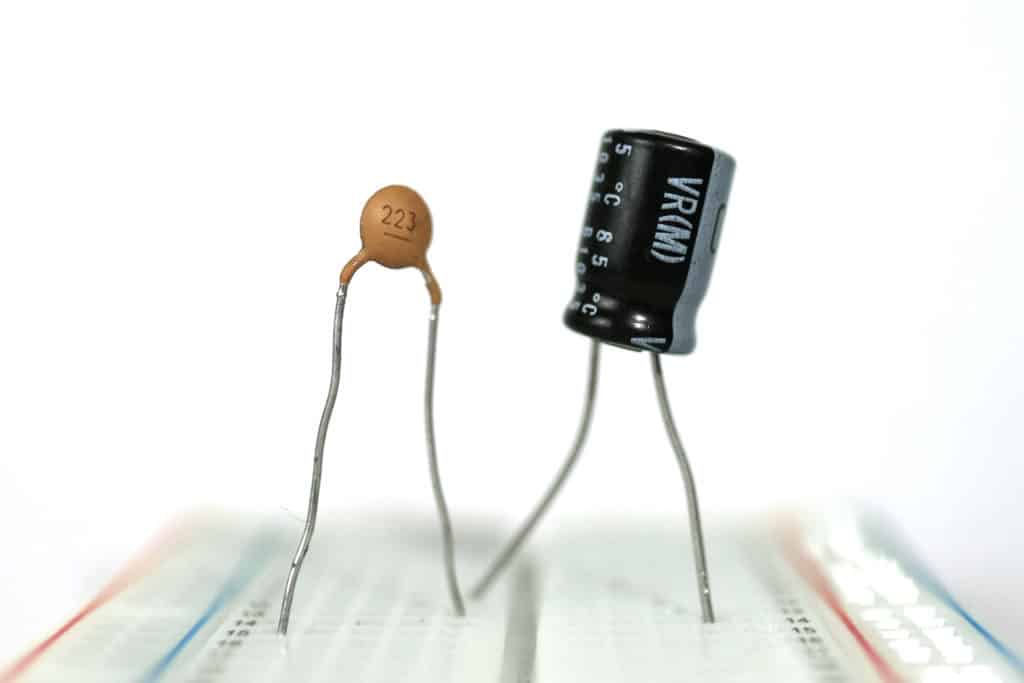

Что такое керамический конденсатор?

Конденсатор — это пассивный электронный компонент, предназначенный для накопления и отдачи электрической энергии. Он состоит из двух проводящих электродов, разделенных изолирующим диэлектриком, и широко используется в электронных схемах для фильтрации, развязки, передачи сигналов и накопления энергии. В зависимости от используемого диэлектрика конденсаторы делятся на несколько типов: керамические, электролитические и пленочные. Среди них керамический конденсатор является одним из наиболее распространенных типов.

Что такое керамический конденсатор? В нем в качестве диэлектрического слоя используется керамический материал, благодаря чему он отличается компактными размерами, высокой надежностью, низким эквивалентным последовательным сопротивлением (ЭПС) и отличными высокочастотными характеристиками. Эти свойства делают керамический конденсатор в электрических схемах особенно подходящим для задач силовой фильтрации, развязки микросхем и обработки высокочастотных сигналов в современных электронных устройствах.

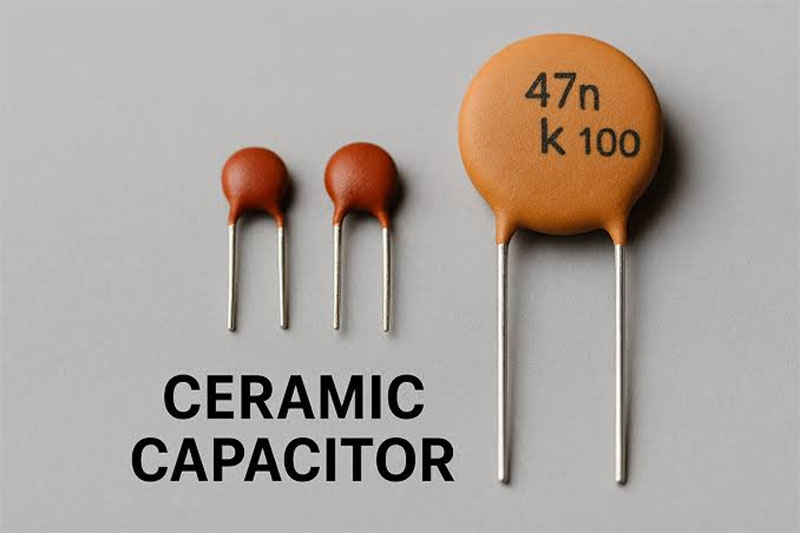

Какие преимущества имеет керамический конденсатор?

Керамические конденсаторы стали одним из самых широко используемых типов конденсаторов главным образом благодаря оптимальному сочетанию размеров, характеристик, надежности, стоимости и области применения.

1. Малые размеры, идеально подходят для миниатюрных электронных устройств

Керамические конденсаторы, особенно МЛКК (многослойные керамические конденсаторы), имеют многослойную структуру из керамического диэлектрика и металлических электродов, что позволяет получить высокую емкость при очень компактном корпусе. Например, миниатюрные корпуса 0201, 0402 и 0603 широко применяются в портативной электронике. Высокая степень интеграции удовлетворяет требованиям экономии места в смартфонах, носимых устройствах и оборудовании на основе искусственного интеллекта.

2. Отличные высокочастотные характеристики

Керамические конденсаторы имеют низкое эквивалентное последовательное сопротивление (ЭПС) и эквивалентную последовательную индуктивность (ЭПИ), поэтому они быстро реагируют на изменения тока в схеме и эффективно подавляют высокочастотные помехи. Благодаря этому они отлично подходят для силовой развязки, шунтирующей фильтрации и обработки сигналов в высокоскоростных цифровых схемах, в том числе для высокоэффективных полупроводниковых устройств: процессоров, графических адаптеров и коммуникационных микросхем.

3. Высокая надежность и длительный срок службы

В отличие от электролитических конденсаторов, керамические не содержат жидкого электролита, поэтому отсутствуют проблемы старения, такие как высыхание и утечка электролита. Это обеспечивает более длительный срок службы и высокую стабильность параметров. Кроме того, некоторые высокоэффективные керамические конденсаторы выдерживают широкий диапазон температур, поэтому они подходят для ответственных приложений в автомобильной, промышленной и аэрокосмической отрасли с повышенными требованиями к надежности.

4. Низкая стоимость, подходят для массового производства

Керамическое сырье широко доступно, а технологические процессы производства хорошо отработаны. В частности, многослойные керамические конденсаторы изготавливаются автоматизированными поточными методами, что снижает себестоимость единицы продукции.

5. Широкий выбор типов и большая область применения

Существуют керамические конденсаторы с разными типами диэлектрика:

• Керамические конденсаторы C0G/NP0: обеспечивают очень высокую стабильность, подходят для прецизионных схем, ВЧ-схем и тактовых цепей.
• Керамические конденсаторы X7R и X5R: оптимальное сочетание емкости и стабильности параметров, наиболее распространенный тип в электронных устройствах.
• Высокоемкостные керамические конденсаторы Y5V и Z5U: обеспечивают большую емкость, подходят для проектов с жесткими ограничениями по стоимости.

Кроме того, керамические конденсаторы выпускаются в разных корпусах, на разные номинальные напряжения и диапазоны емкостей. Они используются во множестве устройств — от компактной потребительской электроники до промышленного оборудования.

6. Хорошая устойчивость к температурным и внешним воздействиям

Некоторые керамические конденсаторы сохраняют стабильные параметры в широком температурном диапазоне. Например, автомобильные МЛКК должны удовлетворять строгим требованиям по перепадам температур и надежности. Поэтому они широко применяются в электромобилях, системах управления аккумуляторными батареями (BMS), блоках управления двигателями (ECU) и других ответственных устройствах.

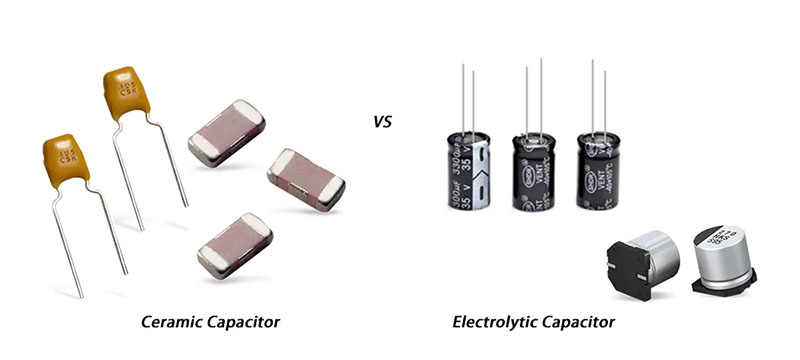

Керамический конденсатор против. электролитического конденсатора

В керамических конденсаторах диэлектриком является керамика, а в электролитических часть конструкции составляет электролит. Керамические конденсаторы предпочтительны для высокочастотных, компактных и высоконадежных приложений, тогда как электролитические обычно используются для накопления большой энергии и сглаживания напряжения. Основной критерий выбора — требуемое значение емкости. Если необходим большой запас энергии, лучшим решением станет электролитический конденсатор. Керамические конденсаторы больше подходят для задач с небольшой емкостью или высокочастотных цепей.

Преимущества керамических конденсаторов по сравнению с электролитическими

Меньшие размеры: керамические конденсаторы, особенно МЛКК, обеспечивают значительную емкость при очень компактном корпусе.

Лучшие высокочастотные характеристики: низкое ЭПС и индуктивность делают их идеальным выбором для высокоскоростных цифровых схем.

Дольше срок службы: отсутствие жидкого электролита исключает риски высыхания и утечки.

Высокая надежность: подходят для автомобильной, промышленной и другой техники с повышенными требованиями к стабильности работы.

Преимущества электролитических конденсаторов по сравнению с керамическими

Большая емкость: электролитические конденсаторы способны накапливать значительно больше энергии, поэтому подходят для объемной фильтрации.

Экономичность при большой емкости: получить большую емкость на электролитических конденсаторах дешевле, чем на эквивалентных керамических решениях.

Керамический конденсатор против. танталового конденсатора

Керамические конденсаторы, особенно МЛКК, демонстрируют отличные высокочастотные свойства и позволяют реализовать миниатюризацию устройств. Танталовые конденсаторы обеспечивают стабильную емкость, высокую объемную плотность заряда и надежную работу в цепях управления питанием.

Преимущества керамических конденсаторов по сравнению с танталовыми

Лучшие высокочастотные характеристики: низкое ЭПС и ЭПИ делают керамические конденсаторы идеальными для схем с быстрым переключением.

Не имеют полярности: допустима установка в любом направлении, упрощает проектирование схем.

Низкая стоимость: МЛКК обычно выгоднее при массовом производстве.

Преимущества танталовых конденсаторов по сравнению с керамическими

Высокая стабильность емкости: при постоянном напряжении танталовые конденсаторы лучше сохраняют номинал емкости по сравнению со многими МЛКК второго класса.

Высокая плотность емкости: позволяют получить большую емкость в меньшем корпусе, чем многие керамические конденсаторы.

Малый ток утечки: подходят для устройств, требующих стабильной силовой фильтрации.

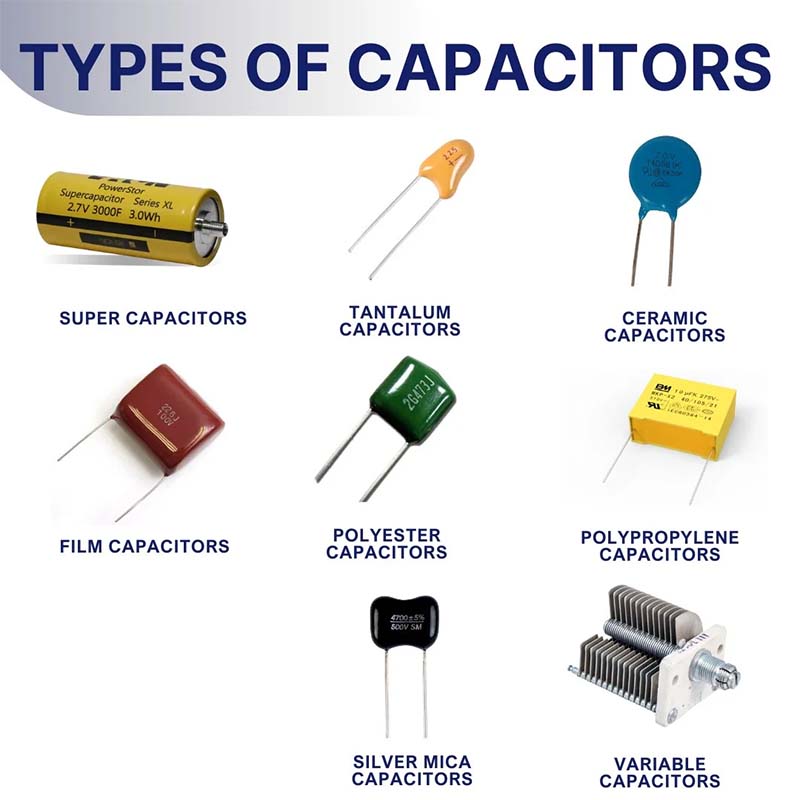

Каковы типы керамических конденсаторов?

Керамические конденсаторы классифицируются по диэлектрическим материалам, электрическим характеристикам и конструктивному исполнению. Наиболее распространенные типы включают керамические конденсаторы первого класса, керамические конденсаторы второго класса, керамические конденсаторы третьего класса, многослойные керамические конденсаторы (МЛКК) и дисковые керамические конденсаторы. Среди них МЛКК в настоящее время являются доминирующим типом, используемым в современных электронных устройствах благодаря компактным размерам и высоким рабочим характеристикам.

1. Керамические конденсаторы первого класса

Керамические конденсаторы первого класса — это высокоточные конденсаторы, обычно использующие диэлектрики C0G (NP0). Они разработаны для устройств, требующих отличной стабильности и точности, емкость слабо изменяется под воздействием температуры, напряжения и старения. По сравнению с другими керамическими конденсаторами конденсаторы первого класса имеют меньшие значения емкости, но обеспечивают превосходные электрические параметры, низкие диэлектрические потери и высокую надежность. Они широко применяются в ВЧ-схемах, генераторах, тактовых цепях и прецизионном измерительном оборудовании, где стабильность емкости имеет решающее значение.

2. Керамические конденсаторы второго класса

Керамические конденсаторы второго класса используют материалы с высокой диэлектрической проницаемостью, например титанат бария, для достижения большей емкости в малом корпусе. По сравнению с конденсаторами первого класса они имеют более высокую плотность емкости и лучше подходят для универсальных электронных приложений. При этом их емкость изменяется под влиянием температуры, приложенного напряжения и процессов старения. Распространенные типы диэлектриков: X7R, X5R и Y5V. Они активно используются для силовой фильтрации, подавления помех, шунтирования и развязки в потребительской, промышленной и автомобильной электронике.

3. Керамические конденсаторы третьего класса (Z5U)

Диэлектрик Z5U обеспечивает высокую плотность емкости при низкой стоимости. Рабочий диапазон температур: +10 °C … +85 °C, изменение емкости составляет +22%/-56%. Наблюдается сильное падение емкости при постоянном смещении, заметный температурный дрейф и выраженное старение. Из-за узкого температурного диапазона и низкой стабильности конденсаторы Z5U постепенно вытесняются из современных электронных разработок и редко встречаются в новых схемах.

4. Многослойные керамические конденсаторы (МЛКК)

Многослойные керамические конденсаторы (МЛКК) — наиболее широко используемый тип керамических конденсаторов в современной электронике. У них многослойная конструкция: чередующиеся слои керамического диэлектрика и внутренних металлических электродов формируют компактный компонент с высокой плотностью емкости, позволяя получать значительные емкости в очень маленьких корпусах. МЛКК отличаются низким эквивалентным последовательным сопротивлением (ЭПС), отличными высокочастотными характеристиками, высокой надежностью и малыми размерами, поэтому идеально подходят для плотно упакованных схем.

5. Дисковые керамические конденсаторы

Дисковые керамические конденсаторы выполнены в виде керамического диска с металлическими электродами, нанесенными с обеих сторон. По сравнению с МЛКК они имеют более простую конструкцию и обычно применяются в устройствах, требующих устойчивости к высоким напряжениям и экономичности. Дисковые керамические конденсаторы обеспечивают хорошую стабильность и изоляционные свойства, поэтому подходят для цепей питания, подавления электромагнитных помех, защитных схем и высоковольтного электронного оборудования.

Сравнение разных типов керамических конденсаторов

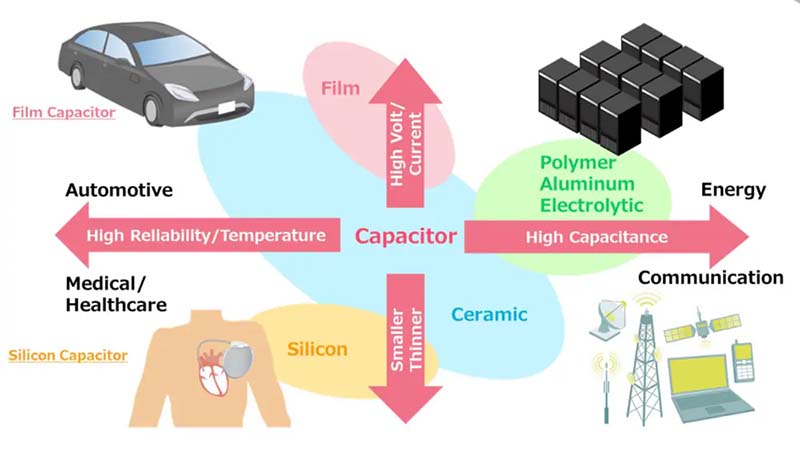

Где применяются керамические конденсаторы?

Керамические конденсаторы широко используются в электронных схемах для накопления энергии, фильтрации сигналов, подавления помех и стабилизации напряжения.

1. Развязка и шунтирование

Одно из самых распространенных назначений керамических конденсаторов — развязка и шунтирование, особенно в схемах с интегральными микросхемами (ИМС). Их размещают рядом с силовыми выводами чипов для стабильного питания: они быстро выдают переходные токи при переключении режимов работы микросхемы. Одновременно они снижают высокочастотные помехи в цепи питания и предотвращают влияние скачков напряжения на работу схемы.

2. Фильтрация цепей питания

Керамические конденсаторы активно используются в схемах управления питанием для фильтрации нежелательных пульсаций напряжения и электрических помех. Они сглаживают нестабильное постоянное напряжение, повышают эффективность и надежность блоков питания, стабилизаторов напряжения и устройств с батарейным питанием. Благодаря низкому ЭПС и быстрой реакции МЛКК часто применяются в импульсных блоках питания и преобразователях DC-DC.

3. Подавление помех и ЭМ-фильтрация

Керамические конденсаторы эффективно снижают электромагнитные помехи (ЭМП) и высокочастотные шумы, генерируемые электронными схемами. Их часто устанавливают в цепи подавления помех, входные и выходные фильтры и защитные схемы для предотвращения взаимного влияния компонентов и повышения общей стабильности системы.

4. Передача и фильтрация сигналов

В аналоговых и коммуникационных схемах керамические конденсаторы используются для передачи сигналов и фильтрации. Они пропускают переменные сигналы, блокируя постоянную составляющую, помогая разделить разные каскады схемы. Высокостабильные керамические конденсаторы типов C0G/NP0 широко применяются в ВЧ-схемах, генераторах и тактовых цепях, требующих точной обработки сигналов.

5. Автомобильная электроника

Керамические конденсаторы играют важную роль в автомобильных электронных системах благодаря своей надежности и способности работать в сложных условиях эксплуатации. Они используются в блоках управления двигателями (ECU), системах помощи водителю (ADAS), системах управления батареями электромобилей, датчиках и мультимедийных комплексах для силовой фильтрации, обработки сигналов и стабилизации напряжения.

6. Потребительская электроника и мобильные устройства

Современная потребительская электроника активно использует многослойные керамические конденсаторы (МЛКК) из-за их сверхмалых размеров и высокой плотности емкости. Смартфоны, планшеты, ноутбуки, умные часы и другие компактные устройства могут содержать сотни и даже тысячи МЛКК для регулировки питания, развязки процессоров, фильтрации ВЧ-сигналов и защиты схем.

7. Промышленные и высокоэффективные системы

Керамические конденсаторы также широко применяются в промышленном оборудовании, телекоммуникационных системах, серверах и вычислительных комплексах на основе ИИ. Высокая надежность, низкие потери и быстрая реакция делают их подходящими для приложений с требованиями стабильной работы: центры обработки данных, сетевое оборудование, промышленные контроллеры и высокочастотные схемы.

Лучшие многослойные керамические конденсаторы

Murata GRM188C80E107ME – МЛКК 0603, 100 мкФ, 2,5 В

Murata GRM188C80E107ME — многослойный керамический конденсатор большой емкости в компактном корпусе 0603 (метрический размер 1608), номинальная емкость 100 мкФ, номинальное напряжение 2,5 В. Диэлектрик X6S обеспечивает отличную плотность емкости и низкое полное сопротивление при малом размере. Конденсатор предназначен для сглаживания напряжения в цепях питания и развязки, подходит для смартфонов, серверов и высокопроизводительных вычислительных систем.

KYOCERA AVX KGM15CS60E107MT – МЛКК 0603, 100 мкФ, 2,5 В

KYOCERA AVX KGM15CS60E107MT — плотный многослойный керамический конденсатор на диэлектрике X6S в корпусе 0603, емкость 100 мкФ, номинальное напряжение 2,5 В. Сочетает компактные размеры, низкое ЭПС и стабильную работу в диапазоне температур от -55 °C до +105 °C. Идеально подходит для управления питанием, развязки и фильтрации в портативной электронике, промышленном оборудовании и низковольтных цепях.

Murata GRM188R60E106ME – МЛКК 0603, 10 мкФ, 2,5 В

Murata GRM188R60E106ME — компактный керамический конденсатор на диэлектрике X5R, емкость 10 мкФ, номинальное напряжение 2,5 В. Обеспечивает хороший баланс емкости, размера и стоимости, является одним из распространенных решений МЛКК для развязки, фильтрации помех и стабилизации питания в мобильных устройствах и встроенных системах.

Samsung CL10A106MQ8NNNC – МЛКК 0603, 10 мкФ, 6,3 В

Samsung CL10A106MQ8NNNC — широко используемый многослойный керамический конденсатор, емкость 10 мкФ, номинальное напряжение 6,3 В. Компактный SMD-корпус и стабильный диэлектрик X5R делают его популярным выбором для потребительской электроники, устройств Интернета вещей, силовых цепей и универсальной развязки.

TDK C1608X7R1A106K080AC – МЛКК 0603, 10 мкФ, 10 В

TDK C1608X7R1A106K080AC — МЛКК на диэлектрике X7R, разработанный для приложений с повышенными требованиями к температурной стабильности. Емкость 10 мкФ, номинальное напряжение 10 В, корпус 0603. Подходит для автомобильной электроники, промышленных систем управления и цепей питания, где важна надежность и стабильность параметров.

KEMET C0603C104K5RACTU – МЛКК 0603, 0,1 мкФ, 50 В

KEMET C0603C104K5RACTU — популярный универсальный керамический конденсатор, емкость 0,1 мкФ, номинальное напряжение 50 В, компактный корпус 0603. Широко применяется как развязывающий и шунтирующий конденсатор для интегральных микросхем, подавляет высокочастотные помехи и поддерживает стабильное питание в цифровых и аналоговых схемах.

Единый источник конденсаторов и пассивных компонентов — Eastech предлагает широкий выбор качественных решений с конденсаторами для различных электронных приложений: МЛКК, керамические, алюминиевые электролитические, пленочные, танталовые, полимерные и суперконденсаторы. Прямой доступ к ведущим производителям и большой выбор номиналов помогает клиентам подобрать надежные пассивные компоненты для потребительской электроники, автомобильных систем, промышленного оборудования, блоков питания, коммуникационных устройств и других высокотехнологичных электронных систем.

Итог: керамические конденсаторы относятся к наиболее распространенным пассивным компонентам в современных электронных разработках благодаря компактным размерам, стабильной работе и отличным электрическим характеристикам. Сфера их применения охватывает множество направлений: управление питанием, обработка сигналов, автомобильная электроника, коммуникационные системы и потребительские устройства. По мере дальнейшего развития электронных технологий в сторону повышения производительности и миниатюризации керамические конденсаторы останутся ключевым решением для построения стабильных и эффективных схем.
