Что такое индуктивность и дроссель?

Индуктивности являются основными компонентами электронных схем, играющими важную роль в преобразовании мощности, фильтрации и накоплении энергии. Накопляя энергию в магнитном поле и регулируя изменения тока, индуктивности обеспечивают стабильную работу схем и повышают эффективность систем. В данной статье описывается принцип работы индуктивностей, понятие индуктивности и назначение индуктивностей в различных электронных устройствах.

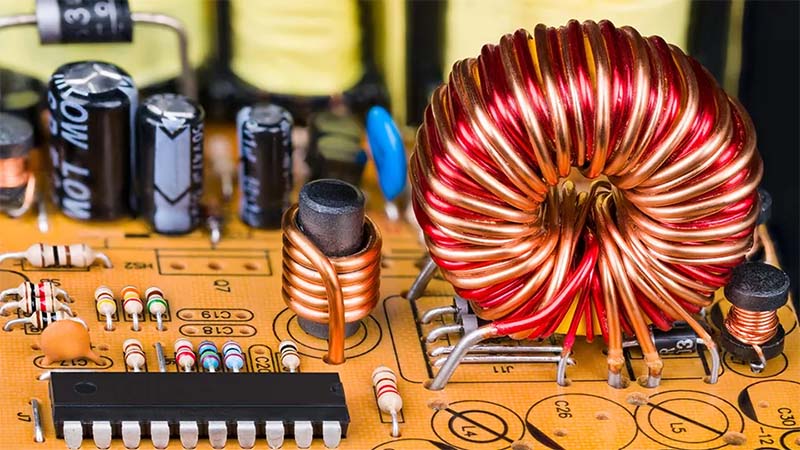

Что такое индуктивность и индуктивный элемент?

Индуктивный элемент — это электронный компонент, обычно представляющий собой катушку из проводящего провода. При прохождении тока через катушку создается магнитное поле, которое накапливает энергию и препятствует резким изменениям тока. Как один из трех основных пассивных компонентов электронных схем (наряду с резисторами и конденсаторами), индуктивности широко используются в различных областях электроники.

Индуктивности активно применяются в схемах управления питанием для накопления и стабилизации энергии, в фильтрующих схемах для подавления электрических шумов и электромагнитных помех (ЭМП), а также в радиочастотных и сигнальных схемах для организации резонанса, выбора частоты и согласования импедансов.

Что такое индуктивность?

Индуктивность — это физическая величина, характеризующая способность проводника или катушки препятствовать изменениям электрического тока и накапливать энергию в виде магнитного поля.

Обычно обозначается буквой L.

Единица измерения индуктивности:

Генри (Гн)

Распространенные меньшие единицы:

мГн (миллигенри) = 10⁻³ Гн

мкГн (микрогенри) = 10⁻⁶ Гн

нГн (наногенри) = 10⁻⁹ Гн

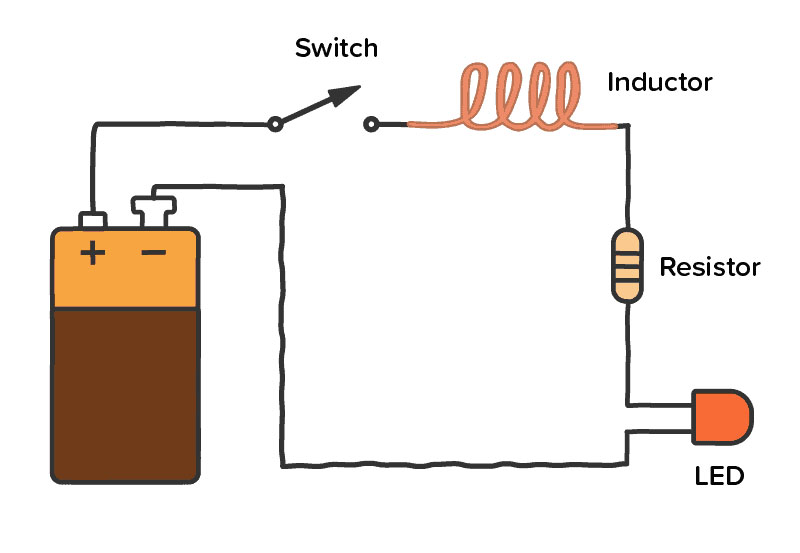

Как работает индуктивность?

• При прохождении тока через катушку возникает магнитное поле. Любое изменение силы тока приводит к изменению этого магнитного поля.
• Согласно закону электромагнитной индукции Фарадея, изменяющееся магнитное поле индуцирует напряжение внутри катушки. По закону Ленца это индуцированное напряжение всегда препятствует изменениям тока.
• Важно понимать, что индуктивность не препятствует самому току — она препятствует изменению тока.

При резком увеличении тока: индуктивность создает обратное напряжение, замедляющее рост тока.

При резком снижении тока: индуктивность выделяет накопленную энергию, поддерживая стабильность тока.

Факторы, влияющие на величину индуктивности

Величина индуктивности катушки зависит от ее физической структуры. Количество витков, размер катушки, материал сердечника и длина катушки определяют итоговое значение индуктивности.

• Количество витков катушки: чем больше витков, тем выше индуктивность.
• Площадь поперечного сечения катушки: большая площадь сечения увеличивает индуктивность.
• Длина катушки: при одинаковом количестве витков более длинная катушка имеет меньшую индуктивность.
• Материал сердечника: использование ферритового или железного сердечника значительно повышает индуктивность.
• Магнитная проницаемость (μ): материалы с высокой проницаемостью обеспечивают большую индуктивность.

Основные функции индуктивностей

Накопление энергии:

Временно накапливает энергию в магнитном поле и выделяет ее при необходимости.

Стабилизация тока:

Сглаживает колебания тока и обеспечивает стабильную передачу мощности в электронных схемах.

Фильтрация шумов:

Подавляет электрические шумы и электромагнитные помехи в силовых и сигнальных линиях.

Обработка сигналов:

Используется в радиочастотных и резонансных схемах для выбора частоты, согласования импедансов и формирования сигналов.

Повышение эффективности преобразования мощности:

Играет ключевую роль в DC-DC преобразователях, импульсных блоках питания и стабилизаторах напряжения для эффективной передачи энергии.

Индуктивности — это незаменимые пассивные компоненты, отвечающие за управление энергией, стабилизацию тока, фильтрацию сигналов и повышение производительности и надежности современных электронных схем.

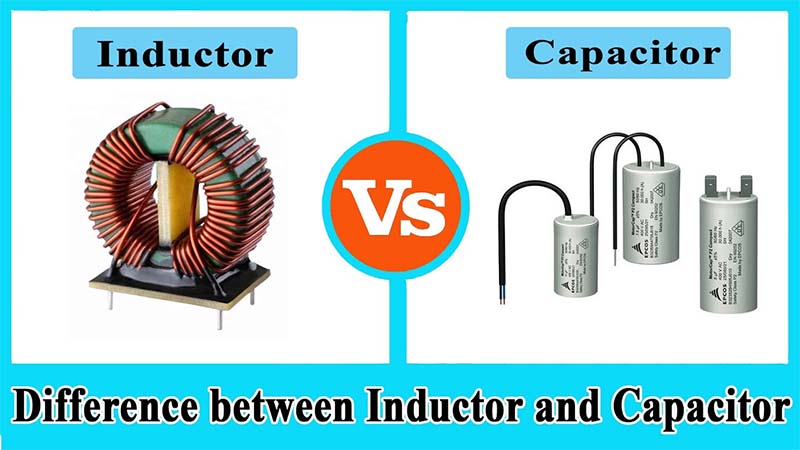

Чем отличается работа индуктивности от конденсатора?

И индуктивности, и конденсаторы являются пассивными электронными компонентами, предназначенными для накопления энергии в схемах, но они накапливают энергию разными способами и по-разному ведут себя при работе с постоянным (ПТ) и переменным (ПеремТ) током.

Индуктивность

Индуктивность накапливает энергию в виде магнитного поля при протекании тока через ее катушку. Ее основная задача — противодействовать изменениям тока.

При увеличении тока индуктивность создает обратную ЭДС, препятствующую этому изменению.

При снижении тока накопленная магнитная энергия высвобождается для поддержания протекания тока.

Индуктивности пропускают постоянный ток после короткого переходного процесса, но подавляют высокочастотные переменные сигналы.

Конденсатор

Конденсатор накапливает энергию в виде электрического поля между двумя проводящими пластинами. Его основная задача — противодействовать изменениям напряжения.

При подаче напряжения конденсатор заряжается и накапливает электрическую энергию.

При падении напряжения конденсатор отдает накопленную энергию для поддержания стабильности напряжения.

Конденсаторы блокируют постоянный ток после полного заряда, но пропускают переменные сигналы.

Применение индуктивностей в электронных системах

Благодаря способности накапливать магнитную энергию, противодействовать резким скачкам тока и блокировать высокочастотные сигналы индуктивности выполняют ключевые функции в системах управления питанием, фильтрации, связи и преобразования энергии.

1. Преобразование мощности и стабилизация напряжения

Индуктивности широко используются в DC-DC преобразователях для накопления и отдачи энергии при преобразовании напряжения. В смартфонах, ноутбуках, серверах, графических процессорах и электромобилях индуктивности помогают преобразовывать входное напряжение в стабильное выходное с помощью схем понижающих и повышающих преобразователей, повышая эффективность и устойчивость питания.

2. Фильтрация питания и подавление помех

Индуктивности часто применяются в силовых фильтрующих цепях для снижения пульсаций тока и высокочастотных шумов. В паре с конденсаторами они формируют LC-фильтры, сглаживающие выходное питание и обеспечивающие стабильное напряжение для чувствительных компонентов: процессоров, ПЛИС и коммуникационных модулей.

3. Радиочастотная и беспроводная связь

В радиочастотных устройствах — смартфонах, модулях Wi-Fi, Bluetooth и оборудовании 5G индуктивности используются для согласования импедансов, подстройки частоты и фильтрации сигналов. В комбинации с конденсаторами они оптимизируют передачу сигналов и улучшают качество связи.

4. Подавление электромагнитных помех (ЭМП)

Индуктивности, в частности дроссели общего режима, предназначены для снижения электромагнитных помех в электронных устройствах. Их устанавливают в интерфейсы USB, HDMI, Ethernet и входные цепи питания для блокировки паразитных шумов без искажения полезных сигналов.

5. Электродвигатели и электромагнитные устройства

Индуктивности являются обязательными компонентами электродвигателей, трансформаторов и реле. Обмотки двигателей работают как индуктивности, создавая магнитное поле и преобразуя электрическую энергию в механическую. Трансформаторы и реле используют явление электромагнитной индукции для преобразования напряжения и коммутации цепей.

6. Драйверы светодиодов

В схемах драйверов светодиодов индуктивности регулируют ток путем накопления и отдачи энергии, гарантируя стабильную работу светодиодов и повышая КПД. Они широко используются в автомобильной оптике, подсветке дисплеев и интеллектуальных системах освещения.

7. Автомобильная электроника и системы электромобилей

Индуктивности играют важную роль в автомобильной электронике: системах управления аккумуляторами (BMS), бортовых зарядных устройствах, контроллерах двигателей и силовых модулях. Они регулируют протекание тока, стабилизируют подачу питания и повышают надежность оборудования электромобилей и интеллектуального транспорта.

Часто задаваемые вопросы об индуктивностях

1. Где чаще всего применяются индуктивности?

Индуктивности используются в DC-DC преобразователях, блоках питания, радиочастотных схемах связи, фильтрах ЭМП, драйверах светодиодов, автомобильной электронике и системах промышленного управления.

2. Зачем индуктивности устанавливают в блоки питания?

Индуктивности накапливают и отдают энергию во время преобразования напряжения, позволяя DC-DC преобразователям эффективно повышать или понижать напряжение с сохранением стабильного выходного питания.

3;">Пропускает ли индуктивность постоянный ток?

Да. В установившемся режиме идеальная индуктивность пропускает постоянный ток при очень малом сопротивлении. При этом она противодействует резким изменениям тока и подавляет высокочастотные переменные сигналы.

4. Почему индуктивности используют вместе с конденсаторами?

Индуктивности и конденсаторы часто объединяют для создания LC-фильтров. Индуктивность снижает шумы по току, а конденсатор сглаживает пульсации напряжения, обеспечивая более чистое и стабильное питание.

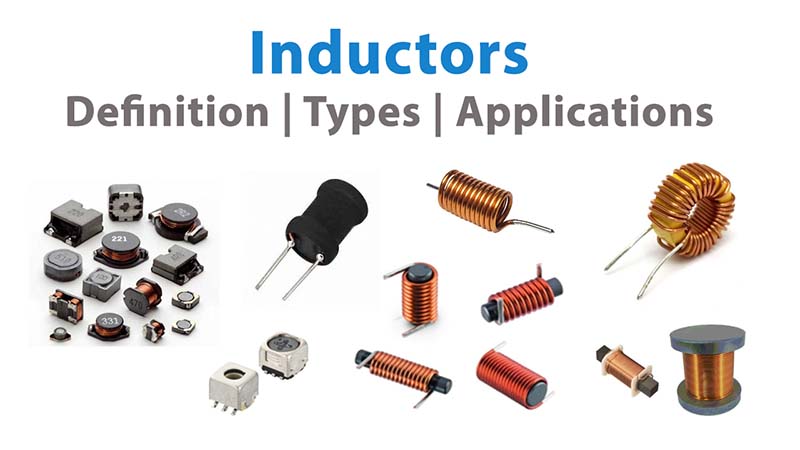

5. Какие основные типы индуктивностей существуют?

Распространенные типы: силовые индуктивности, ВЧ-индуктивности, дроссели общего режима, связанные индуктивности, индуктивности без сердечника и с ферритовым сердечником.

6. Как индуктивность снижает электромагнитные помехи (ЭМП)?

Индуктивность блокирует высокочастотные токи помех, пропуская полезные сигналы или силовой ток. Дроссели общего режима широко применяются в электронике для подавления электромагнитных помех.

7. Какие параметры учитывать при выборе индуктивности?

Ключевые параметры: значение индуктивности, номинальный ток, сопротивление насыщения, постоянное сопротивление обмотки (DCR), рабочая частота, габариты и условия применения. Правильный выбор гарантирует эффективную работу и предотвращает перегрев или ухудшение характеристик.

Как выбрать индуктивность?

Выбор подходящей индуктивности зависит от схемы и электрических требований устройства. Основные критерии: индуктивность, номинальный ток, ток насыщения, постоянное сопротивление обмотки (DCR), рабочая частота и размеры.

Сначала подбирают требуемое значение индуктивности (мкГн или мГн) согласно схемному проекту — оно определяет способность накапливать энергию и качество фильтрации. Для силовых цепей, например DC-DC преобразователей, индуктивность должна выдерживать номинальный и насыщающий ток без перегрева и потери характеристик под нагрузкой.

Важным параметром является постоянное сопротивление обмотки (DCR): чем оно ниже, тем меньше потери мощности и выше КПД устройства. Для высокочастотных приложений, таких как ВЧ-схемы и фильтры ЭМП, выбирают индуктивности с подходящими частотными характеристиками и малым затуханием сигнала.

И последнее: учитывают физические размеры, диапазон рабочих температур и требования к надежности системы.
