Что такое цифровые сигнальные процессоры?
Что такое цифровые сигнальные процессоры? Чипы цифровой обработки сигналов часто называют «супер-мозгами» современных электронных устройств. Вы можете найти DSP, работающие внутри смартфонов, автомобилей, промышленных машин и медицинского оборудования, обеспечивая быструю и точную обработку сигналов в реальном времени.
Цифровые сигнальные процессоры (DSP) реализуются с помощью специализированных DSP-чипов, которые преобразуют реальные сигналы, такие как аудио, видео, температура, давление или сигналы положения, в цифровые данные для обработки и вычислений. Эти чипы работают как высокоскоростные вычислители, способные эффективно выполнять сложные расчёты.
Аналого-цифровой преобразователь (ADC) сначала преобразует аналоговые сигналы, например аудио или видео, в цифровой формат, состоящий из 1 и 0. Затем DSP-чип обрабатывает эти цифровые сигналы и передаёт обработанную информацию пользователю через цифро-аналоговый преобразователь (DAC).
Как работают цифровые сигнальные процессоры?
Основная сила DSP-чипов заключается в их высокой эффективности обработки сигналов, обеспечиваемой встроенными передовыми алгоритмами и высокой вычислительной производительностью. Принцип работы начинается с приема аналогового сигнала, который преобразуется в цифровой с помощью аналого-цифрового преобразователя (АЦП). Затем цифровой сигнал обрабатывается ядром DSP с использованием сложных операций, таких как фильтрация, модуляция, кодирование и декодирование. Наконец, обработанный цифровой сигнал преобразуется обратно в аналоговый через цифро-аналоговый преобразователь (ЦАП) для вывода.
Выборка (Sampling)
Непрерывные аналоговые сигналы преобразуются в дискретные цифровые с помощью АЦП. Частота дискретизации должна быть как минимум в два раза выше наивысшей частоты исходного аналогового сигнала, чтобы обеспечить точную и без искажений реконструкцию сигнала.
Обработка (Processing)
DSP выполняет алгоритмическую обработку дискретных сигналов, включая быстрое преобразование Фурье (БПФ) и цифровую фильтрацию. Эти алгоритмы выполняются внутренними вычислительными блоками и специализированными наборами команд DSP, обеспечивая функции анализа спектра, подавления шума и выделения признаков.
Вывод (Output)
После обработки цифровой сигнал может быть преобразован обратно в аналоговый для вывода или передан в цифровой форме другим системам для дальнейшей обработки или передачи.

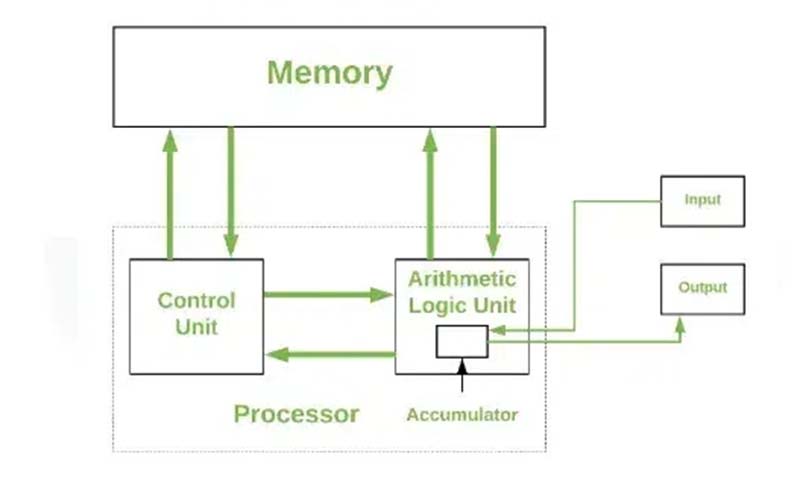

Какие компоненты входят в DSP-чипы?
Чип DSP состоит из нескольких ключевых блоков, которые совместно работают для эффективного решения сложных задач обработки сигналов.
Арифметическое устройство:
Это ядро чипа DSP, которое включает базовые вычислительные элементы, такие как умножители и сумматоры. Умножитель может выполнить операцию умножения за один цикл инструкции, а сумматор обрабатывает операции сложения. В совместной работе они обеспечивают быструю выполнение сложных математических операций.
Память:
Чипы DSP обычно включают как программную, так и данные память. Программная память хранит код, необходимый для операций DSP, а данные память содержит входные сигнальные данные и результаты обработки. Некоторые чипы DSP также оснащены высокоскоростным кэшем для повышения скорости доступа к данным и инструкциям.
Интерфейсы ввода/вывода:
Интерфейсы ввода/вывода позволяют чипу DSP общаться с внешними устройствами. Они принимают цифровые сигналы от сенсоров, аналого-цифровых преобразователей (АЦП) и других источников, а также отправляют обработанные цифровые сигналы на цифро-аналоговые преобразователи (ЦАП), дисплеи и модули связи.
Управляющее устройство:
Часто называемое «мозгом» чипа DSP, управляющее устройство генерирует управляющие сигналы на основе программных инструкций. Оно координирует работу всех внутренних компонентов и управляет потоком данных по всему чипу.
Комбинируя высокоскоростные арифметические устройства, специализированную память и интеллектуальную управляющую логику, DSP разработаны для быстрой, эффективной и реального времени обработки сигналов, что позволяет им решать широкий спектр задач обработки сигналов в реальных приложениях.
Характеристики цифровых процессоров сигналов
Высокая емкость и возможность сложной обработки
Цифровые процессоры сигналов способны решать крупномасштабные и сложные задачи обработки, включая вычисления с сигналами, фильтрацию, анализ и преобразование. Одновременно они требуют очень мало физического пространства, что позволяет интегрировать больше функций в компактные электронные устройства.
Высокая гибкость
В отличие от аналоговых систем обработки сигналов, параметры цифровых систем обработки сигналов обычно хранятся в регистрах или памяти. Изменение этих параметров для настройки или оптимизации системы является простым и эффективным. Эта гибкость позволяет цифровым процессорам сигналов адаптироваться к широкому спектру сложных сценариев применения.
Высокая надежность
Цифровые процессоры сигналов используют цифровые компоненты и двоичное представление сигналов. В определенных пределах внешние помехи не вызывают изменений цифровых значений. В результате системы на основе DSP обладают высокой шумоустойчивостью, стабильным хранением данных и высокой общей надежностью.
Высокая точность
Аналоговые устройства, как правило, имеют ограниченную точность представления данных, тогда как цифровые процессоры сигналов могут поддерживать большие разрядности, например 64 бита. Это позволяет достичь точности данных на уровне выше 10⁻¹⁸, что значительно превышает показатели аналоговых систем.
Специализированные аппаратные умножители
Цифровые процессоры сигналов оснащены специализированными аппаратными умножителями, которые могут выполнить операцию умножения за один цикл инструкции, что значительно повышает эффективность обработки. Кроме того, аккумуляторные регистры позволяют процессору эффективно обрабатывать сумму нескольких произведений.
Архитектура с двойной памятью
DSP обычно разделяют внутреннюю память на два отдельных пространства — одно для хранения программ, другое для хранения данных. Эта архитектура позволяет одновременно получать доступ к инструкциям и данным, значительно увеличивая пропускную способность памяти и общую производительность обработки.
Что делают цифровые процессоры сигналов?
Цифровой процессор сигналов (DSP) — это специализированный микропроцессор, разработанный для реального времени обработки цифровых сигналов. Он может эффективно выполнять операции,such as получение сигнала, преобразование, фильтрацию, детекцию и модуляцию/демодуляцию. Благодаря своей высокой скорости и эффективности, цифровые процессоры сигналов широко используются в связи, обработке аудио и видео, промышленной автоматизации, автомобильной электронике, управлении роботами, управлении моторами и бытовой технике.
Применения цифровой обработки сигналов
Связь
В области связи цифровые процессоры сигналов широко используются в базовых станциях, мобильных телефонах, модемах, а также в аналого-цифровых и цифро-аналоговых преобразовательных системах. DSP обеспечивают реальное время обработки коммуникационных сигналов, повышая качество сигнала, надежность и эффективность передачи.
Обработка аудио и видео
В аудио и видео приложениях цифровые процессоры сигналов выполняют такие задачи, как кодирование и декодирование аудио, смешивание, шумоподавление, а также сжатие, распаковка и улучшение видео. Эти возможности значительно повышают четкость, реализм и общую качество мультимедийного контента.
Распознавание речи
Цифровые сигнальные процессоры могут обрабатывать и анализировать голосовые сигналы в режиме реального времени, снижая фоновый шум и повышая точность распознавания речи. Они широко используются в интеллектуальных помощниках, системах голосового управления и коммуникационных устройствах.
Радар
Цифровые сигнальные процессоры могут быстро обрабатывать эхо-сигналы радара, что позволяет обнаруживать цели, измерять расстояние и отслеживать движение.
Автоматические системы управления
В приложениях автоматического управления цифровые процессоры сигналов используются для реализации реального времени управления и оптимизации системы. Они обрабатывают сигналы от различных сенсоров и выполняют предопределенные алгоритмы управления для принятия точных решений, обеспечивая точное управление целевой системой.
Медицинское оборудование
Цифровые процессоры сигналов широко применяются в медицинском оборудовании. Они поддерживают реконструкцию изображений, шумоподавление, улучшение и реальное время обработку в медицинских изображительных системах, таких как КТ, МРТ, ультразвуковые аппараты и рентгеновские машины. DSP также используются для извлечения и анализа биомедицинских сигналов, включая данные ЭКГ, ЭЭГ и ЭМГ.
Промышленный контроль
В промышленных системах управления цифровые процессоры сигналов являются одним из ключевых компонентов. В системах машинного зрения они обрабатывают получение, обработку и анализ изображений для контроля качества, распознавания объектов и измерения положения на производственных линиях. DSP также используются в промышленных роботах и ЧПУ станках для высокоточного движения управления и планирования траектории, а также для реального времени задач обработки сигналов, таких как ПИД-контроль, фильтрация, выборка и обработка данных в условиях промышленной автоматизации.

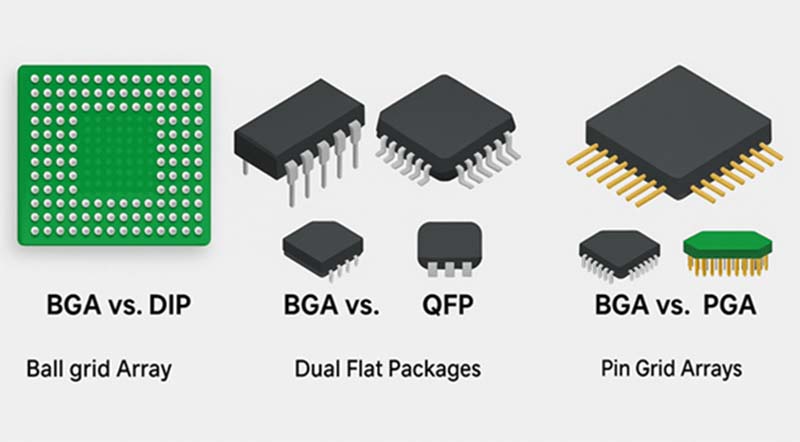

Типы упаковок цифровых процессоров сигналов
PGA (Pin Grid Array – Сетка контактных выводов)
PGA — это упаковка в виде сетки контактных выводов, подходящая для приложений, требующих большого количества выводов, но с умеренными требованиями к рассеиванию тепла. Например, модель SM320C40GFS60 использует упаковку SPGA (Shrink Pin Grid Array – Уменьшенная сетка контактных выводов).
QFP (Quad Flat Package – Четырехсторонняя плоская упаковка)
QFP — это четырехсторонняя плоская упаковка, включая модификации seperti LFQFP (Low Profile QFP – Низкопрофильная QFP), широко используемая для технологии поверхностного монтажа. Примером является модель TMS320VC33PGE150, поставляемая в упаковке LFQFP.
BGA (Ball Grid Array – Сетка шариковых контактов)
Упаковки BGA, включая HBGA (Heat Sink BGA – BGA с радиатором) и FBGA (Fine Pitch BGA – BGA с мелким шагом контактов), обеспечивают большое количество выводов и отличные электрические характеристики. Например, модель TMS320C6454BZTZA поставляется в упаковке FBGA, а TMS320DM640AZDKA4 использует стандартную упаковку BGA.
CSP (Chip Scale Package – Упаковка размером с чип)
CSP — это упаковка, размер которой очень близок к размеру самого чипа, идеально подходящая для приложений с ограниченным пространством. Конкретные модели, использующие CSP, не широко раскрываются в общедоступных источниках.
Другие специализированные упаковки
Некоторые DSP могут также поставляться в других индивидуальных или специализированных типах упаковок, в зависимости от тепловых, электрических и механических требований.
Ведущие производители цифровых сигнальных процессоров (DSP) в 2026 году
Ряд известных полупроводниковых компаний продолжают занимать лидирующие позиции на рынке DSP в 2026 году, создавая высокопроизводительные процессоры для сфер связи, автомобильной промышленности, промышленного управления и встраиваемых систем. Среди крупнейших производителей цифровых сигнальных процессоров: Texas Instruments, Analog Devices, Qualcomm, NXP Semiconductors, STMicroelectronics, Infineon Technologies, Microchip Technology и Renesas Electronics.
Для высокопроизводительных задач отлично подходит цифровой сигнальный процессор ADSP-21060LCW-160 производства Analog Devices Inc. Данный процессор известен стабильной работой и мощными вычислительными характеристиками, поэтому идеально подходит для сложных задач обработки сигналов в реальном времени в системах связи, аудио- и видеопроцессинга, промышленного управления и автомобильного оборудования.
Цифровой процессор Analog Devices | ADSP-21060LCW-160

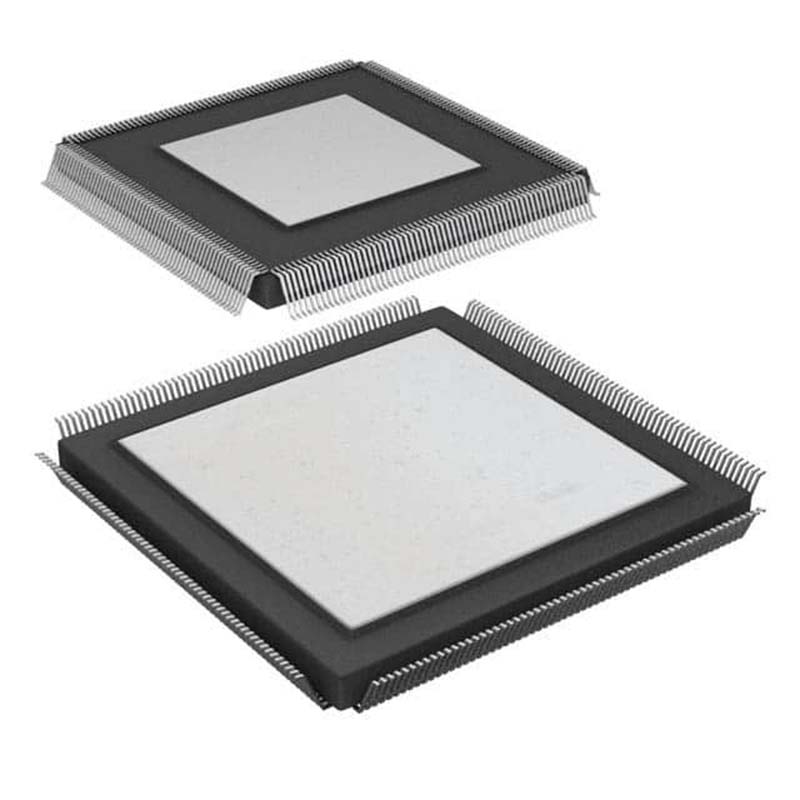

Цифровой сигнальный процессор ADSP-21060LCW-160
Цифровой сигнальный процессор ADSP-21060LCW-160 от производителя Analog Devices Inc. является оптимальным решением для высокоскоростного преобразования сигналов. Диапазон рабочих температур данного DSP составляет от -40℃ до 100℃, максимальная рабочая частота — 40 МГц. Стандартное рабочее напряжение равно 3,3 В, минимальное 3,15 В, максимальное 3,45 В. Это 32-битный интегральный контроллер DSP в корпусе 225-BGA без постоянной программной памяти с тактовой частотой 40 МГц, поддерживающий хост-интерфейсы, связующие и последовательные порты.
Свяжитесь с нами, чтобы узнать актуальную стоимость и наличие ADSP-21060LCW-160, а также получить полную информацию: данные производителя, даташиты, схемы распайки выводов, напряжения выводов, принципиальные схемы и аналогичные компоненты.
TMS320C6678 — восьмиядерный высокопроизводительный DSP на архитектуре C66x от компании TI с максимальной тактовой частотой 1,25 ГГц, поддерживающий операции с фиксированной и плавающей запятой. Оснащен набором высокоскоростных интерфейсов DDR3, SRIO, гигабитный Ethernet и PCIe, обладает высокой вычислительной мощностью и масштабируемостью. Широко используется в обработке радиолокационных сигналов, базовых станциях мобильной связи, вычислении алгоритмов высококачественного изображения и высокоточном промышленном контроле.
ADSP-21489 — классический профессиональный аудио DSP с плавающей запятой на архитектуре SHARC от ADI, работающий на частоте 450 МГц. Имеет встроенные ускорители аудиовычислений и большой объем встроенной памяти, полный набор периферийных модулей и превосходные характеристики обработки звука. Подходит для разработки акустических алгоритмов, применяется в автомобильных аудиосистемах, профессиональном звуковом оборудовании, для настройки звуковых эффектов, шумоподавления и бытовой аудиотехники.
Больше встраиваемых решений в наличии!
У нас всегда есть популярные микросхемы и редкие электронные компоненты — мы являемся универсальным поставщиком и дистрибьютором электронных комплектующих.
Немаловажно, что правильный выбор DSP напрямую влияет на производительность и стабильность работы системы. Для проверенных решений рекомендуем чип ADSP-21060LCW-160, который сочетает высокую скорость вычислений, надежную архитектуру и универсальность для решения самых сложных задач обработки данных.
