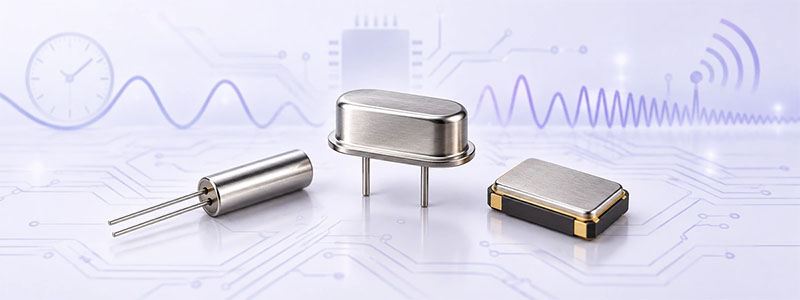

Что такое кварцевый генератор?

Кварцевые генераторы тактовых импульсов являются важными компонентами современных электронных систем, обеспечивая стабильные и точные частотные сигналы для широкого спектра применений. От микроконтроллеров и коммуникационного оборудования до встроенных систем и автомобильной электроники эти компоненты помогают поддерживать точность синхронизации и согласованную работу системы. В этой статье рассматривается для чего используются кварцевые генераторы, как работают кварцевые генераторы и где они применяются при разработке электронных устройств.

Что такое кварцевый генератор?

Кварцевый генератор — это электронный компонент, который использует механический резонанс кварцевого кристалла для формирования стабильного электрического сигнала определённой частоты. Он служит надёжным источником опорной частоты и тактовых сигналов в электронных схемах, помогая синхронизировать цифровые операции, поддерживать точность временных параметров связи и обеспечивать корректную обработку сигналов.

Работа кварцевых генераторов основана на пьезоэлектрическом эффекте кварца. При подаче переменного электрического напряжения на кристалл возникают механические колебания с характерной резонансной частотой. Эти колебания взаимодействуют с генераторной схемой, поддерживая периодический электрический сигнал. Благодаря высокой частотной стабильности кварца и высокому значению добротности (Q-фактора) генератор способен поддерживать постоянную выходную частоту при соответствующих условиях эксплуатации.

В электронных системах кварцевые генераторы широко применяются в микроконтроллерах, микропроцессорах, коммуникационном оборудовании, сетевых устройствах, системах промышленного управления, автомобильной электронике и потребительских электронных устройствах. Они обеспечивают стабильные тактовые сигналы, необходимые для передачи данных, синхронизации процессоров, синтеза частот и других операций, чувствительных к временным параметрам.

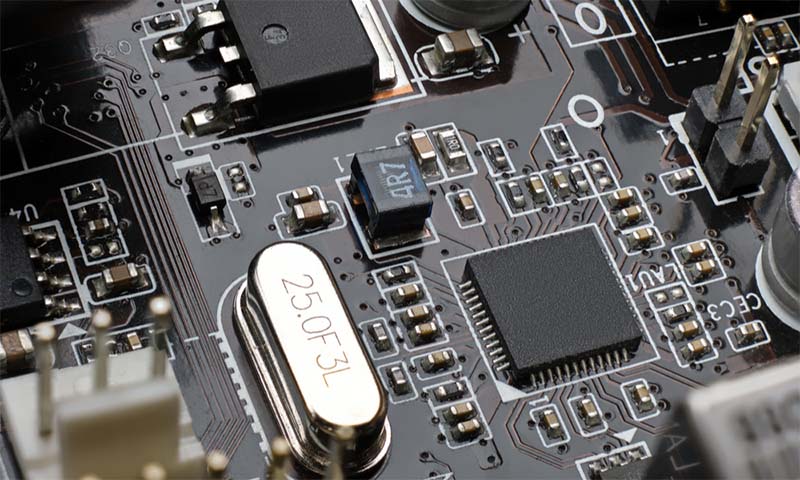

Как работает кварцевый генератор?

Кварцевый генератор работает за счёт сочетания пьезоэлектрических свойств кварцевого кристалла и электронной схемы обратной связи, формирующей стабильный периодический сигнал определённой частоты. Его работа основана на механическом резонансе кристалла, который обеспечивает точную опорную частоту для электронных систем.

Когда к электродам кварцевого кристалла прикладывается переменное напряжение, пьезоэлектрический эффект вызывает его механическое расширение и сжатие. На резонансной частоте кристалл эффективно колеблется и демонстрирует выраженный электрический отклик. Генераторная схема использует это резонансное поведение для поддержания непрерывных колебаний, формируя стабильный выходной электрический сигнал.

На частотную стабильность кварцевого генератора влияют такие факторы, как температура, ёмкость нагрузки, старение, уровень возбуждения и конструкция схемы. В зависимости от требований системы различные типы генераторов могут включать дополнительные механизмы температурной компенсации или управления, повышающие точность частоты при изменении условий эксплуатации.

Для чего используются кварцевые генераторы в микроэлектронике?

В микроэлектронике кварцевые генераторы обеспечивают стабильные опорные частоты для интегральных схем (IC), полупроводниковых устройств и высокоскоростных цифровых систем. Они играют важную роль в формировании тактовых сигналов, управлении временными параметрами, синхронизации данных и работе коммуникационных интерфейсов.

1. Генерация тактовых сигналов для микроконтроллеров и SoC

Микроконтроллеры (MCU) и системы на кристалле (SoC) используют тактовые сигналы для координации выполнения инструкций, работы периферийных устройств и внутренних передач данных. Кварцевые генераторы могут служить внешними опорными источниками для схем формирования тактовых сигналов, включая системы фазовой автоподстройки частоты (PLL), которые генерируют внутренние тактовые частоты, необходимые различным функциональным блокам.

Встроенных процессорах и специализированных интегральных схемах (ASIC) стабильность опорного тактового сигнала влияет на точность временных параметров системы и может отражаться на работе коммуникационных интерфейсов и других функций, чувствительных к синхронизации.

2. FPGA и системы программируемой логики

Программируемые пользователем вентильные матрицы (FPGA) и другие устройства программируемой логики используют тактовые сигналы для синхронизации последовательностной логики, конвейеров обработки данных, контроллеров памяти и высокоскоростных интерфейсов. Кварцевые генераторы обычно обеспечивают внешние опорные тактовые сигналы для отладочных плат FPGA, платформ встроенных вычислений и программируемых цифровых систем.

Опорный тактовый сигнал может поступать на внутренние блоки управления тактовыми сигналами, такие как PLL или менеджеры тактовых сигналов со смешанными режимами работы, для формирования нескольких тактовых доменов с различными частотами. В проектах с высокоскоростными последовательными трансиверами необходимо учитывать стабильность тактового сигнала и фазовый шум наряду с требованиями к опорной частоте самого трансивера. Генератор не выполняет логические операции FPGA, а обеспечивает временную опору для согласованной работы схемы.

3. Высокоскоростные коммуникационные микросхемы и сетевые чипы

Коммуникационные микросхемы, контроллеры Ethernet, сетевые процессоры и беспроводные трансиверы требуют точных опорных частот для передачи и приёма сигналов. Кварцевые генераторы обеспечивают опорные сигналы для синтезаторов частоты, PLL и схем восстановления тактовой частоты в зависимости от архитектуры устройства.

В оборудовании Ethernet, Wi-Fi, сотовой связи и оптических сетей характеристики генератора могут влиять на точность несущей частоты, джиттер тактового сигнала и общий временной бюджет системы. В приложениях с жёсткими требованиями к фазовому шуму или джиттеру могут использоваться специализированные тактовые генераторы или решения с опорной частотой, предназначенные для высокоскоростных интерфейсов.

4. Аналого-цифровые и цифро-аналоговые преобразователи

Аналого-цифровые преобразователи (ADC) и цифро-аналоговые преобразователи (DAC) используют тактовые сигналы для управления временем выборки и преобразования. В приложениях с ADC джиттер тактового сигнала может приводить к неопределённости момента выборки и ухудшать характеристики отношения сигнал/шум, особенно при измерении высокочастотных входных сигналов.

Кварцевые генераторы могут служить опорными источниками для схем формирования тактовых сигналов, которые обеспечивают преобразователи подходящими сигналами выборки. Требуемые характеристики генератора зависят от частоты дискретизации преобразователя, архитектуры тактовой системы, полосы пропускания сигнала и целевых показателей производительности.

5. Интерфейсы памяти и системы цифровой обработки

Процессоры, контроллеры памяти и микросхемы цифровой обработки используют тактовые сигналы для координации передачи данных и внутренних операций. Кварцевые генераторы могут обеспечивать опорные тактовые сигналы для схем формирования частоты, поддерживающих эти функции, особенно во встроенных вычислительных платформах и специализированных цифровых системах.

В проектах с памятью DDR, высокоскоростными последовательными интерфейсами и другими межсоединениями, чувствительными к временным параметрам, вся тактовая архитектура должна соответствовать установленным требованиям к синхронизации и целостности сигналов.

6. Беспроводные RF-микросхемы и синтезаторы частоты

Радиочастотные (RF) интегральные схемы используют сигналы опорной частоты для формирования или управления частотами гетеродинов при беспроводной передаче и приёме. Кварцевые генераторы могут подавать опорные сигналы на синтезаторы частоты на основе PLL, которые формируют рабочие частоты, необходимые RF-трансиверам и другим радиочастотным компонентам.

Точность опорной частоты и фазовый шум имеют большое значение для таких приложений, как беспроводная связь, спутниковая навигация и радиочастотные коммуникационные модули.

7. Микросхемы синхронизации и сети распределения тактовых сигналов

Специализированные микросхемы синхронизации, генераторы тактовых сигналов и буферы тактовых сигналов используют опорные входы для формирования и распределения тактовых сигналов по сложным электронным системам. Кварцевые генераторы могут обеспечивать опорную частоту для этих устройств, которые затем формируют необходимые тактовые выходы для процессоров, FPGA, коммуникационных микросхем и других интегральных схем.

В системах с несколькими тактовыми доменами при проектировании распределения тактовых сигналов необходимо учитывать выходную частоту, джиттер, перекос временных параметров (skew), синхронизацию и электрическую нагрузку.

В целом кварцевые генераторы используются для формирования периодических сигналов и обеспечивают основу тактовой архитектуры, позволяющей интегральным схемам обрабатывать данные, обмениваться информацией и работать согласованно.

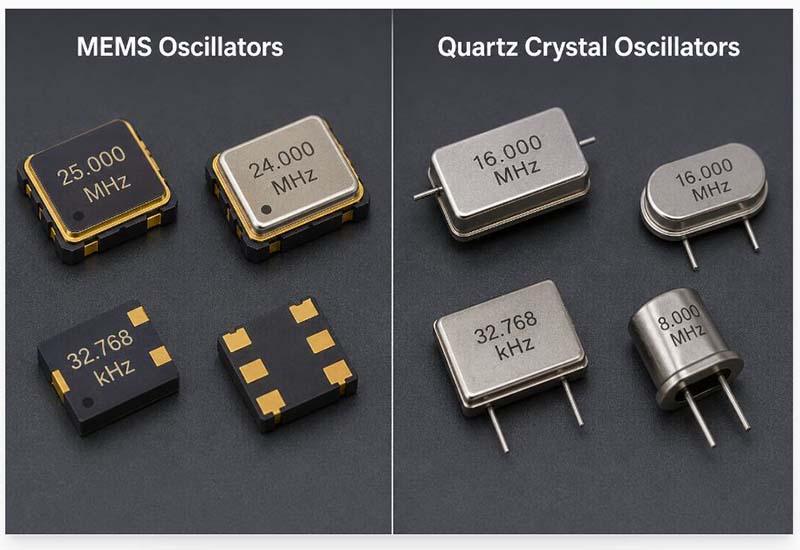

MEMS-генератор и кварцевый генератор: сравнение

Кварцевый генератор: основан на пьезоэлектрическом эффекте синтетической кварцевой пластины. Частота определяется механическим резонансом кристалла.

MEMS-генератор (кремниевый генератор): использует микромеханически обработанную резонансную структуру, сформированную на кремниевом кристалле. Частота контролируется и калибруется с помощью встроенной CMOS-схемы.

Кварцевые генераторы по-прежнему лидируют в области высокостабильной, малошумящей и энергоэффективной прецизионной синхронизации. MEMS-генераторы представляют собой достойную альтернативу благодаря своей механической прочности, программируемости и гибкости поставок, однако они не могут превзойти лучшие кварцевые генераторы по максимальной стабильности частоты и характеристикам фазового шума.

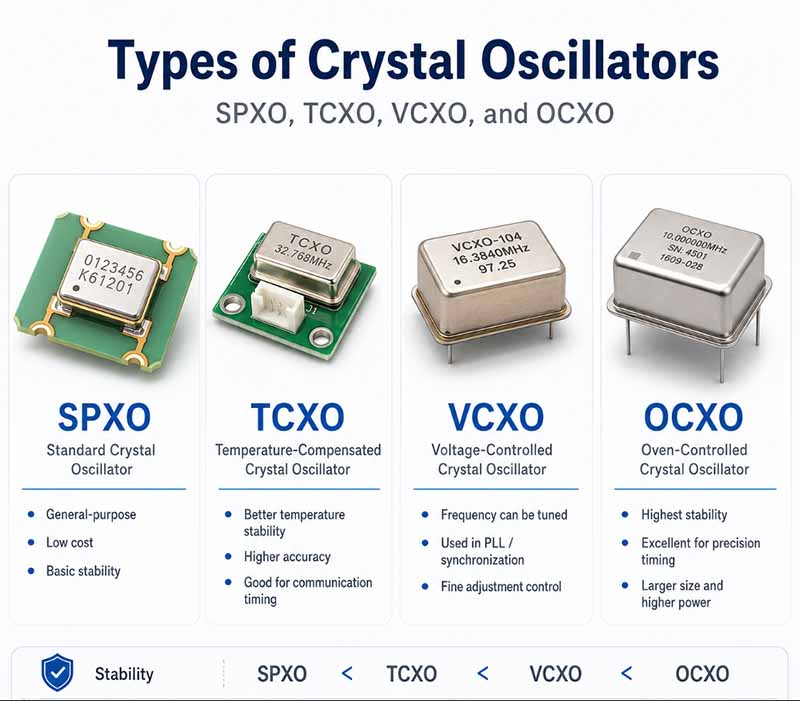

Какие существуют типы кварцевых генераторов?

Кварцевые генераторы выпускаются в нескольких типах, каждый из которых предназначен для удовлетворения различных требований к стабильности частоты, температурным характеристикам, управлению частотой и синхронизации выходного сигнала. В микроэлектронике выбор подходящего генератора зависит от целевой интегральной схемы, архитектуры опорного тактового сигнала, условий эксплуатации и требований к производительности системы в целом.

К основным типам кварцевых генераторов относятся стандартные кварцевые генераторы (XO), термокомпенсированные кварцевые генераторы (TCXO), генераторы с управлением напряжением (VCXO), термостатированные кварцевые генераторы (OCXO) и генераторы с цифровым управлением (DCXO).

1. Стандартный кварцевый генератор (XO)

Для универсальных задач синхронизации стандартные кварцевые генераторы (XO) обеспечивают надежный и экономичный источник опорной частоты. Каждое устройство объединяет кварцевый резонатор с электронной схемой генерации колебаний, формируя периодический выходной сигнал заданной частоты без необходимости в специализированной температурной компенсации или функциях управления частотой.

Генераторы XO широко применяются в микроконтроллерах, встроенных процессорах, FPGA-платах, контроллерах Ethernet, устройствах хранения данных и универсальных цифровых схемах. В зависимости от модели они доступны с различными частотами, размерами корпусов, напряжениями питания и форматами выходного сигнала, включая CMOS и другие логические уровни.

2. Термокомпенсированный кварцевый генератор (TCXO)

Когда приложение требует повышенной стабильности частоты при изменении температуры окружающей среды, эффективным решением становятся термокомпенсированные кварцевые генераторы (TCXO). Они оснащены механизмом температурной компенсации, который уменьшает отклонения частоты, вызванные изменениями температуры, обеспечивая более высокую стабильность по сравнению с обычными генераторами без компенсации.

TCXO широко используются в модулях беспроводной связи, приемниках GNSS, сотовых устройствах, радиочастотных трансиверах и прецизионных схемах синхронизации. В таких приложениях стабильная опорная частота помогает обеспечивать точный синтез частот и надежную беспроводную связь.

3. Кварцевый генератор с управлением напряжением (VCXO)

Регулировка частоты необходима в системах, которым требуется синхронизировать локальный тактовый сигнал с внешним источником синхронизации. Кварцевые генераторы с управлением напряжением (VCXO) решают эту задачу, позволяя изменять выходную частоту в ограниченном диапазоне с помощью управляющего напряжения.

VCXO часто используются в системах фазовой автоподстройки частоты (PLL), схемах синхронизации тактовых сигналов, системах цифрового видео, телекоммуникационном оборудовании и отдельных высокоскоростных интерфейсах передачи данных. Диапазон перестройки, чувствительность к управляющему напряжению, фазовый шум и характеристики управления являются важными параметрами при выборе компонентов для восстановления тактового сигнала и синхронизации.

4. Термостатированный кварцевый генератор (OCXO)

Для приложений, требующих исключительно высокой стабильности частоты, термостатированные кварцевые генераторы (OCXO) поддерживают кварцевый резонатор вблизи заданной рабочей температуры с помощью термостатируемого корпуса. Такой подход минимизирует влияние колебаний температуры окружающей среды и обеспечивает высокостабильный выходной сигнал.

OCXO широко применяются в телекоммуникационной инфраструктуре, прецизионных испытательных и измерительных приборах, эталонах частоты, радиолокационных системах и других приложениях с высокими требованиями к синхронизации. По сравнению со стандартными генераторами XO они обычно потребляют больше энергии, занимают больше места и требуют более длительного прогрева. Поэтому они лучше подходят для систем, в которых стабильность частоты важнее габаритов и энергопотребления.

5. Кварцевый генератор с цифровым управлением (DCXO)

Цифровая регулировка частоты представляет собой еще один способ управления характеристиками генератора. Кварцевые генераторы с цифровым управлением (DCXO) используют цифровые управляющие сигналы или схемы регулировки для настройки или корректировки выходной частоты. В зависимости от реализации механизм управления может изменять эффективные параметры нагрузки кварцевого резонатора или использовать другие электронные методы коррекции частоты.

DCXO применяются в отдельных беспроводных устройствах, цифровых системах связи и приложениях синхронизации, требующих электронного управления частотой. Разрешение регулировки, диапазон перестройки, интерфейс и особенности коррекции зависят от конкретной архитектуры устройства.

6. Кварцевый генератор с расширенным спектром (Spread-Spectrum)

Электромагнитные помехи (EMI) являются важным фактором при проектировании плотных цифровых схем и высокоскоростных электронных систем. Кварцевые генераторы с расширенным спектром решают эту задачу путем преднамеренной модуляции выходной частоты в заданном диапазоне. Это позволяет распределять энергию тактового сигнала по более широкой полосе частот и потенциально снижать пиковый уровень электромагнитных помех.

Такие генераторы используются в вычислительных платформах, дисплейной электронике, цифровых интерфейсах и других системах, в которых электромагнитная совместимость является важным фактором проектирования. Поскольку выходная частота намеренно модулируется, разработчикам необходимо проверять совместимость профиля модуляции и величины отклонения частоты с принимающими интегральными схемами и требованиями к синхронизации интерфейса.

Ведущие производители кварцевых генераторов

На рынке кварцевых генераторов представлены известные производители, предлагающие компоненты управления частотой для потребительской электроники, промышленных систем, автомобильной электроники, телекоммуникаций и высокоскоростных цифровых приложений. Эти компании разрабатывают различные кварцевые генераторы и резонаторы с разными диапазонами частот, характеристиками стабильности, вариантами корпусов и рабочими параметрами.

1. KYOCERA Corporation

KYOCERA Corporation через подразделение по производству кварцевых устройств является признанным поставщиком кварцевых резонаторов и генераторов. Ее продукция используется в коммуникационном оборудовании, автомобильной электронике, промышленных системах и других электронных устройствах.

Компоненты синхронизации KYOCERA обеспечивают генерацию частоты и формирование опорных тактовых сигналов в компактных электронных устройствах.

2. Seiko Epson Corporation

Seiko Epson Corporation является известным производителем кварцевых устройств и компонентов синхронизации, включая кварцевые генераторы и термокомпенсированные генераторы. Ее продукция применяется в потребительской электронике, коммуникационном оборудовании, промышленных системах управления и автомобильной электронике.

Ассортимент компании предназначен для приложений, требующих компактных корпусов, стабильной выходной частоты и надежной работы систем синхронизации. Ее генераторные решения подходят для встроенных вычислительных платформ, беспроводных модулей и прецизионных электронных схем.

3. Nihon Dempa Kogyo Co., Ltd. (NDK)

NDK специализируется на кварцевых устройствах, кварцевых генераторах, синтезаторах частоты и сопутствующих технологиях управления частотой.

Широкий ассортимент NDK включает стандартные кварцевые генераторы и специализированные решения для формирования опорной частоты. Эти компоненты применяются в системах связи и цифровых электронных платформах, где стабильность частоты и надежная синхронизация имеют важное значение при проектировании.

4. TXC Corporation

TXC Corporation является крупным производителем компонентов управления частотой, включая кварцевые резонаторы, кварцевые генераторы и термокомпенсированные генераторы.

Предлагая продукцию с различными размерами корпусов и рабочими характеристиками, TXC обслуживает широкий спектр приложений — от генерации тактовых сигналов общего назначения до синхронизации в системах связи. Ее компоненты подходят для проектов на базе микроконтроллеров, коммуникационных модулей и систем цифровой обработки данных.

5. Murata Manufacturing Co., Ltd.

Murata Manufacturing — ведущий поставщик электронных компонентов, предлагающий широкий ассортимент продукции, включая пассивные компоненты, изделия на основе керамических технологий и устройства для синхронизации. В линейку компонентов управления частотой компании входят кварцевые устройства для компактных электронных систем.

Компоненты Murata подходят для мобильной электроники, беспроводных систем связи, автомобильных систем и промышленного оборудования.

6. Microchip Technology Inc.

Microchip Technology предлагает решения для синхронизации и управления частотой в рамках своих продуктовых линеек генераторов и прецизионных компонентов синхронизации, включая технологии, связанные с Microsemi и Vectron International.

Продукция компании предназначена для телекоммуникаций, сетевого оборудования, промышленных систем и прецизионных измерительных приборов. В зависимости от семейства устройств ассортимент может включать кварцевые генераторы и специализированные компоненты опорной частоты, разработанные для приложений с высокими требованиями к стабильности частоты, джиттеру или синхронизации.

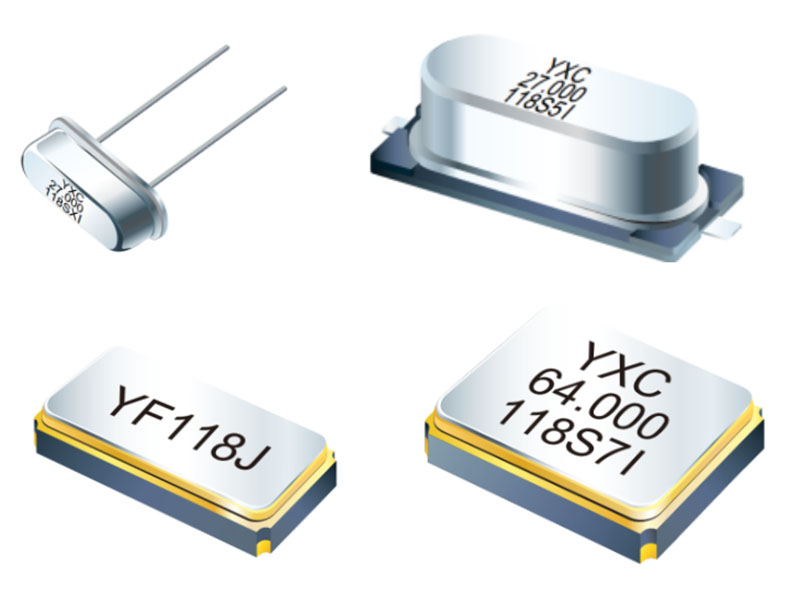

Поставки кварцевых генераторов от Eastech

Для производителей, инженерных команд и покупателей электронных компонентов надежность поставок играет не менее важную роль в разработке продукции и обеспечении непрерывности производства.

Eastech специализируется на дистрибуции электронных компонентов и помогает клиентам закупать полупроводниковые приборы, интегральные схемы (IC), компоненты синхронизации и другие электронные детали для промышленных систем, коммуникационного оборудования, автомобильной электроники и встроенных систем. Наши преимущества в поставках включают доступ к широкому ассортименту электронных компонентов, помощь в поиске конкретных моделей и решения, адаптированные к различным требованиям закупок.

В заключение, понимание различий между типами кварцевых генераторов, включая XO, TCXO, VCXO и OCXO, помогает инженерам оценивать стабильность частоты, температурные характеристики и требования к управлению в конкретных проектах. Как надежный дистрибьютор электронных компонентов, Eastech предлагает решения по поставкам компонентов для широкого спектра полупроводниковых устройств и приложений синхронизации. Свяжитесь с Eastech, чтобы обсудить ваши требования к закупкам и подобрать подходящие компоненты для ваших проектов.
