Что такое МЭМС-датчики движения?

Среди различных технологий измерения MEMS-микросхемы датчиков движения широко используются благодаря компактным размерам, низкому энергопотреблению, высокой чувствительности и надежной работе. От акселерометров и гироскопов до интегрированных IMU и других микросхем датчиков движения — эти устройства обеспечивают данные, необходимые для точного обнаружения и управления движением. В этой статье рассматриваются основные типы датчиков движения, объясняется принцип их работы и представлены лучшие микросхемы датчиков движения от ведущих производителей.

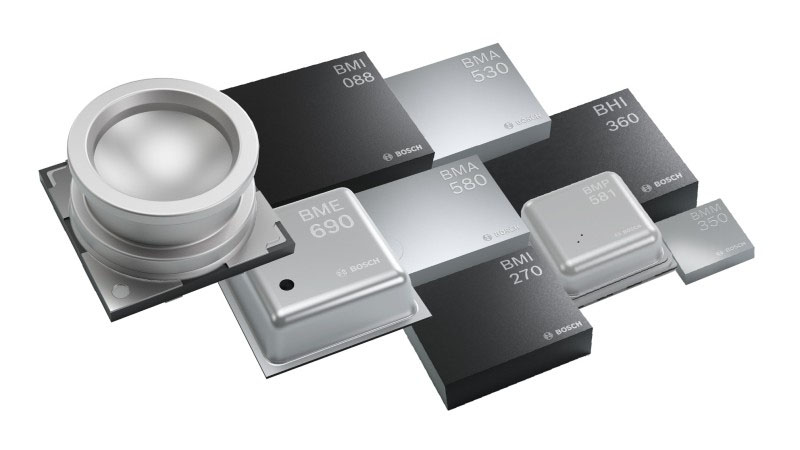

Что такое MEMS-датчики движения?

MEMS-датчики движения — это миниатюрные электронные устройства, использующие технологию микроэлектромеханических систем (MEMS) для обнаружения и измерения движения, ускорения, вращения и изменений ориентации. Они объединяют миниатюрные механические структуры с электронными схемами на полупроводниковом кристалле, обеспечивая точное обнаружение движения в компактном корпусе с низким энергопотреблением.

К распространенным MEMS-датчикам движения относятся акселерометры, гироскопы и инерциальные измерительные модули (IMU). Акселерометры измеряют линейное ускорение и изменения скорости, а гироскопы определяют угловую скорость или вращательное движение. IMU обычно объединяют несколько функций измерения, например 3-осевой акселерометр и 3-осевой гироскоп, для получения полной информации о движении и ориентации объекта.

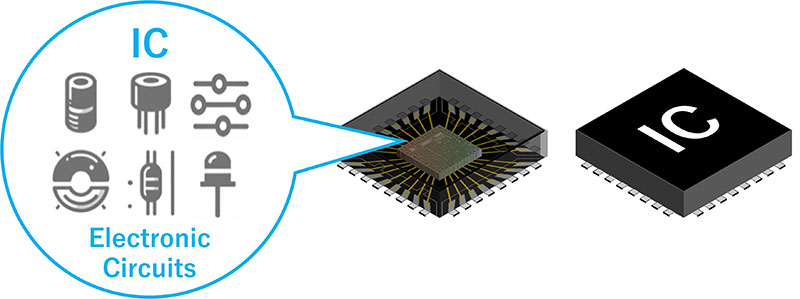

Как работает MEMS-датчик?

MEMS-датчики движения — это миниатюрные устройства, которые объединяют механические структуры и электронные схемы на микромасштабном уровне. Технология MEMS позволяет создавать различные датчики и исполнительные механизмы, которые обнаруживают физические воздействия и преобразуют их в полезные электрические сигналы. В зависимости от конструкции MEMS-датчики могут измерять такие параметры, как давление, движение, концентрация газа, влажность, расход, звук и магнитные поля.

В системах измерения движения MEMS-датчики обнаруживают изменения движения микроскопических механических структур внутри устройства. Например, в MEMS-акселерометре внутренняя инерционная масса перемещается относительно окружающей структуры датчика, когда устройство подвергается ускорению. Это движение вызывает измеримое изменение емкости или другого электрического параметра, которое затем обрабатывается и преобразуется в аналоговый или цифровой выходной сигнал. Это позволяет MEMS-датчикам движения точно обнаруживать ускорение, вибрацию, наклон, вращение и другие виды движения.

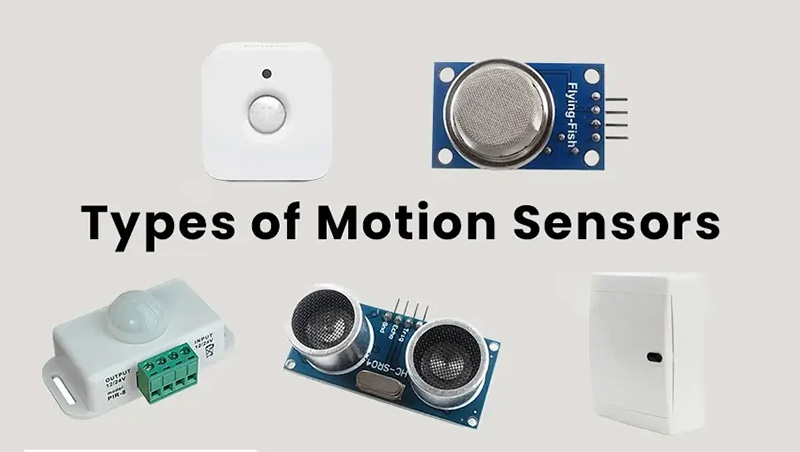

Типы датчиков движения

Различные датчики движения используют разные технологии для обнаружения движения, ускорения, вибрации, вращения или изменений положения. К наиболее распространенным типам относятся пассивные инфракрасные датчики (PIR), акселерометры, датчики гравитации, датчики вибрации, датчики вращения и датчики на эффекте Холла.

Пассивные инфракрасные датчики (PIR)

PIR-датчики обнаруживают движение путем регистрации изменений инфракрасного излучения, испускаемого объектами, особенно человеческим телом. Типичный PIR-датчик использует пироэлектрический чувствительный элемент и схему обработки сигнала.

Акселерометры

Акселерометры являются одним из наиболее распространенных типов MEMS-датчиков движения. Они измеряют линейное ускорение по одной или нескольким осям, а также могут использоваться для обнаружения вибрации, ударов и наклона.

MEMS-акселерометры обычно содержат микроскопическую инерционную массу, подвешенную на гибких структурах. Когда датчик испытывает ускорение, инерционная масса перемещается относительно окружающей структуры. Это перемещение изменяет емкость между микроскопическими электродами, а встроенная схема обработки сигнала преобразует изменение емкости в измеримый электрический выходной сигнал.

Распространенные микросхемы акселерометров включают 1-осевые, 2-осевые и 3-осевые устройства, при этом 3-осевые акселерометры широко используются в современной электронике. К важным характеристикам относятся диапазон измерений, чувствительность, плотность шума, полоса пропускания, частота выдачи выходных данных, смещение, температурная стабильность и энергопотребление.

Датчики гравитации

Датчики гравитации определяют направление гравитационного ускорения для определения ориентации или наклона устройства. Обычно они реализуются на основе MEMS-акселерометров в сочетании с программными алгоритмами.

Датчики вибрации

Датчики вибрации обнаруживают механическую вибрацию и ударные воздействия в электронных или механических системах. MEMS-акселерометры широко используются для измерения вибрации благодаря высокой чувствительности и широкой полосе пропускания.

Датчики вращения

Датчики вращения измеряют угловую скорость и вращательное движение. MEMS-гироскопы используют вибрирующие микроскопические структуры и эффект Кориолиса для обнаружения вращения.

Датчики на эффекте Холла

Датчики на эффекте Холла обнаруживают магнитные поля и могут использоваться для определения положения, движения или вращения магнитных объектов. Микросхемы на эффекте Холла доступны с цифровыми или аналоговыми выходами.

Какой датчик используется для обнаружения движения?

Для обнаружения движения могут использоваться различные типы датчиков в зависимости от того, какой вид движения необходимо измерять. В системах измерения движения на основе MEMS наиболее распространенными решениями являются акселерометры, гироскопы и IMU.

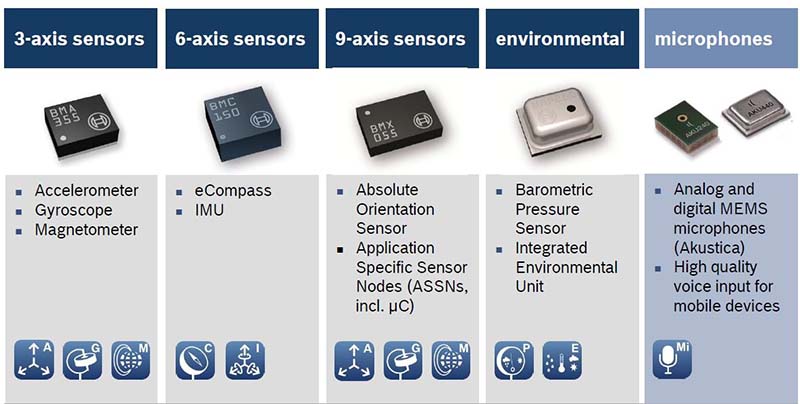

Какие существуют типы MEMS-датчиков?

MEMS-датчики представлены в широком диапазоне типов, каждый из которых предназначен для обнаружения определенных физических параметров. В зависимости от применения технология MEMS может использоваться для измерения движения, давления, звука, температуры и других условий окружающей среды. В следующей таблице представлены наиболее распространенные типы MEMS-датчиков, их основные функции и области применения.

Что делают датчики движения?

В системах измерения движения на основе MEMS различные датчики выполняют разные функции. Акселерометры измеряют линейное ускорение, а также могут использоваться для обнаружения наклона и вибрации, тогда как гироскопы измеряют угловую скорость и вращательное движение. При объединении в инерциальном измерительном модуле (IMU) эти датчики могут предоставлять более полную информацию о движении и ориентации объекта.

Датчики движения широко используются в смартфонах, носимых устройствах, автомобильной электронике, дронах, робототехнике, навигационных системах, камерах и промышленном оборудовании. Они обеспечивают такие функции, как ориентация экрана, стабилизация изображения, отслеживание движения, навигация, безопасность транспортных средств, мониторинг вибрации и распознавание жестов.

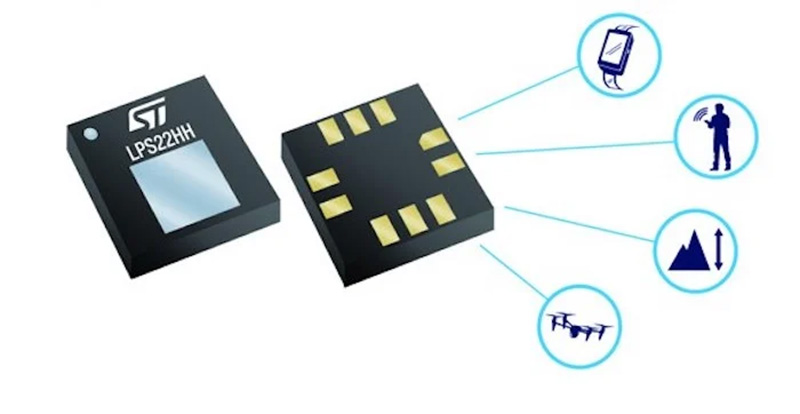

Где используются MEMS-датчики движения?

Смартфоны и мобильные устройства

MEMS-датчики движения широко используются в смартфонах и планшетах для обнаружения движения, ориентации и вращения устройства. Они поддерживают такие функции, как автоматический поворот экрана, управление на основе движения, игры и отслеживание активности.

Носимые устройства

В смарт-часах, фитнес-трекерах и других носимых устройствах MEMS-акселерометры и гироскопы отслеживают движения тела и физическую активность. Они обеспечивают подсчет шагов, распознавание активности, обнаружение жестов и отслеживание движения.

Автомобильные системы

MEMS-датчики движения играют важную роль в современной автомобильной электронике, обнаруживая ускорение, вращение и движение транспортного средства. Они используются в таких приложениях, как электронная система стабилизации, обнаружение опрокидывания, навигация и передовые системы помощи водителю (ADAS).

Дроны и БПЛА

Дроны используют MEMS-акселерометры и гироскопы для измерения изменений ориентации и движения. Данные о движении помогают системам управления полетом поддерживать стабильность, контролировать высоту и выполнять точные маневры.

Робототехника

MEMS-датчики движения предоставляют роботам информацию в реальном времени об ускорении, вращении и ориентации. Эта информация поддерживает управление движением, навигацию, балансировку и взаимодействие с окружающей средой.

Промышленное оборудование

В промышленных системах MEMS-датчики движения могут контролировать вибрацию, ускорение и механическое движение машин и оборудования. Они широко используются для мониторинга состояния, прогнозного технического обслуживания и обнаружения неисправностей оборудования.

Камеры и стабилизация изображения

MEMS-гироскопы могут обнаруживать нежелательное движение камеры и предоставлять данные о движении для систем стабилизации изображения. Это помогает уменьшить размытие и улучшить качество изображения в смартфонах, цифровых камерах и других устройствах обработки изображений.

Навигация и инерциальные системы

MEMS-акселерометры и гироскопы являются ключевыми компонентами инерциальных навигационных систем. Они измеряют изменения ускорения и вращения, помогая определять движение, положение и ориентацию транспортных средств, дронов и других устройств.

Устройства AR, VR и игровые устройства

MEMS-датчики движения обеспечивают отслеживание движений головы и контроллера в реальном времени в системах дополненной реальности (AR), виртуальной реальности (VR) и игровых системах. Они помогают обеспечить отзывчивое отслеживание движения и эффект полного погружения пользователя.

Ведущие производители микросхем датчиков движения

На рынке микросхем датчиков движения представлено несколько ведущих производителей полупроводниковых компонентов, предлагающих акселерометры, гироскопы, IMU и другие решения для обнаружения движения на базе MEMS. При выборе лучших микросхем датчиков движения для конкретного применения следует учитывать такие факторы, как точность измерений, энергопотребление, размер корпуса, рабочий диапазон, надежность и требования конкретного приложения.

TDK Corporation

TDK предлагает широкий ассортимент MEMS-акселерометров, гироскопов и IMU, уделяя особое внимание высокой степени интеграции, низкому энергопотреблению и компактным корпусам датчиков. Портфель датчиков движения включает решения со встроенными функциями измерения и обработки сигналов, что позволяет сократить количество внешних компонентов и упростить конструкцию системы. TDK также предлагает продукты с различными комбинациями измерения ускорения и угловой скорости, позволяя разработчикам находить оптимальный баланс между производительностью, размером и энергопотреблением.

Analog Devices (ADI)

Analog Devices особенно известна своими высокоточными инерциальными MEMS-датчиками. По сравнению со многими универсальными датчиками движения, продукты ADI часто ориентированы на низкий уровень шума, низкий дрейф смещения, высокую стабильность и точные измерения в течение длительного времени. Эти характеристики делают ADI подходящим выбором при оценке микросхем датчиков движения, когда точность измерений и долговременная стабильность имеют большее значение, чем минимально возможные энергопотребление или стоимость.

Bosch Sensortec

Bosch Sensortec уделяет большое внимание высокоинтегрированным, компактным и энергоэффективным MEMS-датчикам. В ассортимент компании входят акселерометры, гироскопы и многоосевые IMU, при этом многие устройства объединяют несколько функций измерения в одном корпусе. Bosch также уделяет внимание эффективному управлению питанием и расширенным встроенным функциям, что делает ее решения привлекательными для разработок, где ключевыми критериями выбора являются компактные размеры, низкое энергопотребление и высокая степень интеграции датчиков.

STMicroelectronics

STMicroelectronics предлагает широкий ассортимент MEMS-датчиков движения с различными диапазонами измерений, уровнями шума, скоростями выходных данных и режимами энергопотребления. Портфель продукции предоставляет разработчикам широкие возможности выбора между низким энергопотреблением и более высокой производительностью при обнаружении движения. ST также предлагает многоосевые датчики и IMU со встроенными функциями обработки, обеспечивая различные уровни обнаружения движения и оценки ориентации.

Texas Instruments (TI)

Texas Instruments рассматривает задачи измерения движения с более широкой точки зрения, включая аналоговые технологии, обработку сигналов и встроенные системы. Хотя TI не известна прежде всего таким же широким ассортиментом отдельных MEMS-датчиков движения, как TDK, ADI, Bosch Sensortec или ST, ее аналоговые и смешанные сигнальные технологии могут дополнять MEMS-датчики, обеспечивая точный сбор и обработку сигналов, управление питанием и обработку данных.

Не существует единственной лучшей микросхемы датчика движения, подходящей для всех применений. Выбор подходящего устройства зависит от таких факторов, как диапазон ускорения, диапазон гироскопа, чувствительность, характеристики шума, энергопотребление, рабочая температура, размер корпуса, интерфейс связи и стоимость.

Лучшие интегральные схемы датчиков движения

Выбор подходящей микросхемы датчика движения зависит от таких факторов, как точность измерений, диапазон измерения, характеристики шума, энергопотребление, степень интеграции, размер корпуса и общие требования системы. Чтобы помочь инженерам и закупщикам быстро определить подходящие решения, мы выбрали ряд популярных микросхем датчиков движения от ведущих производителей, включая TDK, Analog Devices (ADI), STMicroelectronics и Bosch Sensortec. Представленные продукты охватывают различные MEMS-технологии, включая акселерометры, гироскопы, инерциальные измерительные модули (IMU) и датчики давления — от компактных энергоэффективных устройств до высокоточных инерциальных датчиков.

Если вы ищете конкретный номер детали или не можете найти необходимую микросхему датчика, EASTECH также предлагает широкий ассортимент MEMS-датчиков и микросхем датчиков движения от ведущих производителей. Свяжитесь с нами, чтобы узнать о других доступных моделях и вариантах поставки.

В заключение, MEMS-датчики движения стали важнейшими компонентами современных систем измерения и управления движением. Обнаруживая ускорение, вращение, ориентацию и другие изменения движения, эти микросхемы датчиков обеспечивают надежные данные о движении для широкого спектра электронных приложений. Понимание того, что делают датчики движения, также подчеркивает важную роль технологии MEMS в создании компактных конструкций, снижении энергопотребления и обеспечении точного измерения движения. По мере дальнейшего развития технологии MEMS ожидается, что микросхемы датчиков движения будут поддерживать все более сложные приложения в потребительской электронике, автомобильных, промышленных и IoT-системах.
