Что такое диод 1N4148?

Диод 1N4148 — один из наиболее широко используемых компонентов для переключения малых сигналов в электронных схемах. Благодаря высокой скорости переключения и универсальности он играет важную роль в приложениях от обработки сигналов до цифровых логических схем. Понимание принципа его работы, электрических характеристик и пригодности для конкретных разработок помогает инженерам принимать обоснованные решения при выборе компонентов. В этой статье мы рассмотрим, к какому типу диодов относится 1N4148, его основные характеристики и другие важные особенности.

Что такое диод 1N4148?

1N4148 — широко используемый высокоскоростной переключательный диод, предназначенный для быстрого переключения сигналов в электронных схемах. Это кремниевый диод для малых сигналов, отличающийся малым временем обратного восстановления, низкой ёмкостью перехода и стабильной работой в высокоскоростных переключательных приложениях. Благодаря этим характеристикам он подходит для обработки сигналов, логических схем, формирования импульсов и электронных устройств общего назначения.

В отличие от выпрямительных диодов, предназначенных преимущественно для преобразования переменного тока в постоянный при относительно высоких токах, 1N4148 оптимизирован для переключения малых токов и обработки быстро изменяющихся сигналов. Он широко применяется в бытовой электронике, промышленных системах управления, коммуникационном оборудовании и других электронных устройствах, требующих быстрого и надёжного переключения сигналов.

Обычно 1N4148 выпускается в компактном корпусе DO-35 со стеклянным корпусом и осевыми выводами. Также доступны версии для поверхностного монтажа и совместимые варианты.

Таким образом, 1N4148 — универсальный высокоскоростной переключательный диод, обеспечивающий быстрое и надёжное управление сигналами в электронных схемах с малыми токами.

К какому типу диодов относится 1N4148?

1N4148 — кремниевый диод с PN-переходом, классифицируемый как высокоскоростной переключательный диод для малых сигналов. Он предназначен преимущественно для переключения электрических сигналов, а не для работы с высокой мощностью, что отличает его от силовых выпрямительных диодов и других специализированных типов диодов.

Различные типы диодов выполняют разные функции в электронных схемах. Например, стабилитроны обычно используются для стабилизации напряжения, а светодиоды (LED) преобразуют электрическую энергию в свет. В отличие от них, 1N4148 предназначен для управления протеканием тока и переключения сигналов в электронных схемах.

Хотя диоды 1N4148 и диоды Шоттки применяются в быстродействующих переключательных схемах, их внутренняя структура различается. В 1N4148 используется кремниевый PN-переход, тогда как диод Шоттки основан на контакте металл–полупроводник. Это структурное различие обусловливает разные электрические характеристики и особенности переключения.

В качестве универсального переключательного диода 1N4148 также может использоваться для выпрямления сигналов, формирования сигналов и импульсов, ограничения напряжения и переключения логических уровней.

Как работает диод 1N4148?

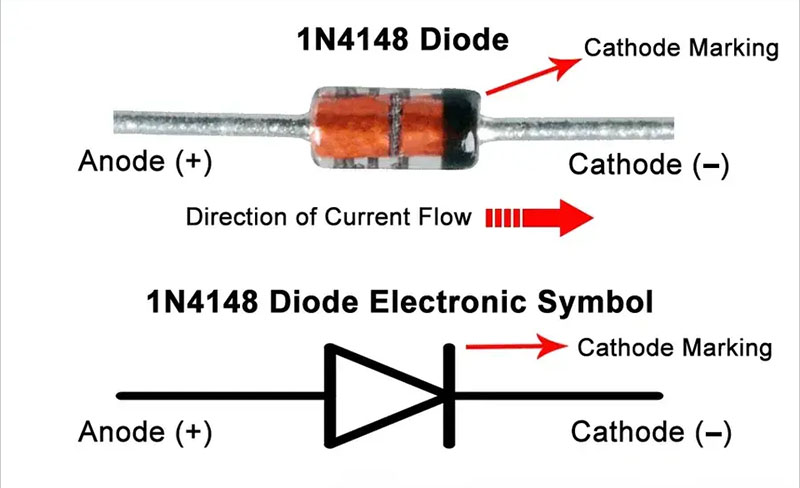

Диод 1N4148 пропускает ток преимущественно в одном направлении и ограничивает его протекание в противоположном направлении. Этот принцип основан на структуре кремниевого PN-перехода, электрические свойства которого зависят от полярности приложенного напряжения.

1. Прямое смещение

Когда анод подключён к более высокому потенциалу, чем катод, диод 1N4148 находится в режиме прямого смещения. Как только приложенное напряжение становится достаточным для преодоления прямого напряжения перехода, через диод начинает протекать ток. Для кремниевого диода 1N4148 прямое напряжение обычно составляет около 0,6–0,8 В при умеренных токах, однако фактическое значение зависит от тока и температуры.

2. Обратное смещение

Когда катод подключён к более высокому потенциалу, чем анод, диод находится в режиме обратного смещения. При нормальных условиях эксплуатации он блокирует протекание тока, пропуская лишь небольшой обратный ток утечки. Если обратное напряжение превышает допустимый предел диода, может произойти пробой, способный повредить компонент.

3. Высокоскоростное переключение

Одна из ключевых особенностей 1N4148 — способность быстро переключаться между проводящим и блокирующим состояниями. При изменении полярности напряжения диод переходит от прямой проводимости к блокированию тока в обратном направлении. Малое время обратного восстановления, обычно указываемое на уровне около 4 нс при определённых условиях испытаний, делает его подходящим для схем обработки быстро изменяющихся сигналов.

4. Протекание тока в электронных схемах

Односторонняя проводимость 1N4148 позволяет разработчикам управлять прохождением сигналов через схему. В зависимости от конфигурации схемы диод может направлять сигналы по различным цепям, ограничивать нежелательные уровни напряжения, формировать сигналы и выполнять выпрямление при малых токах.

Таким образом, принцип работы 1N4148 основан на односторонней проводимости кремниевого PN-перехода. Диод проводит ток при прямом смещении, блокирует его при обратном смещении и обеспечивает быстрое переключение.

Характеристики высокоскоростного переключательного диода для малых сигналов 1N4148: технические характеристики

Эти параметры определяют допустимые значения напряжения и тока, особенности переключения и электрические характеристики диода при заданных условиях эксплуатации. Перед выбором компонента для конкретной разработки инженеры обычно проверяют эти параметры по технической документации производителя.

Несмотря на стандартизированное обозначение 1N4148, некоторые характеристики могут незначительно различаться у разных производителей и совместимых модификаций. В следующей таблице приведены основные электрические параметры, обычно указываемые для диода 1N4148.

Особенности диода 1N4148

Диод 1N4148 обладает рядом характеристик, благодаря которым он широко используется для переключения малых сигналов и в электронных схемах общего назначения.

Высокая скорость переключения: время обратного восстановления может составлять всего 4 нс при определённых условиях испытаний. Это делает 1N4148 подходящим для схем, требующих быстрого перехода между проводящим и запирающим состояниями.

Низкая ёмкость перехода: низкая ёмкость, обычно составляющая несколько пикофарад, помогает уменьшить ёмкостную нагрузку в высокоскоростных сигнальных цепях.

Низкий обратный ток утечки: при нормальном обратном смещении диод характеризуется малым током утечки, что помогает сохранять целостность сигнала во многих приложениях с низкими токами.

Подходящее прямое напряжение: как кремниевый диод с PN-переходом, он имеет падение прямого напряжения, зависящее от тока и температуры, что делает его пригодным для стандартных задач переключения сигналов.

Компактный корпус: диод 1N4148 обычно выпускается в стеклянном корпусе DO-35 с осевыми выводами, что упрощает его установку в схемах с монтажом в сквозные отверстия. Также доступны варианты для поверхностного монтажа.

Универсальное применение в схемах: подходит для выпрямления сигналов, формирования формы сигнала, ограничения напряжения, направления сигналов и переключения логических уровней.

Широкая доступность: благодаря длительному использованию в электронике диод выпускается многими производителями полупроводников. Технические описания и совместимые аналоги также легко найти.

Корпуса переключательных диодов 1N4148

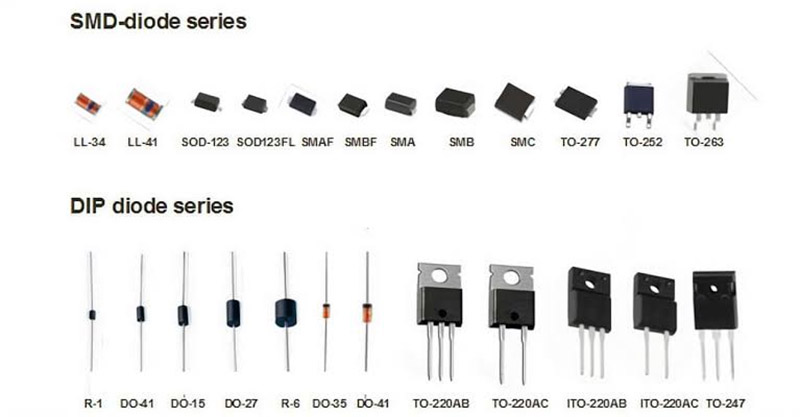

Диод 1N4148 и совместимые варианты выпускаются в нескольких типах корпусов, чтобы соответствовать различным компоновкам печатных плат, способам монтажа и требованиям к занимаемому пространству. Традиционный корпус DO-35 широко используется в конструкциях со сквозным монтажом, а корпуса для поверхностного монтажа, такие как LL34, SOD-323 и SOT-23, применяются в компактных электронных устройствах, если они предлагаются соответствующим производителем.

DO-35

DO-35 — это традиционный стеклянный корпус с осевыми выводами, широко используемый для стандартных диодов 1N4148. Он имеет небольшой цилиндрический стеклянный корпус с металлическими выводами с обеих сторон, что делает его подходящим для монтажа в сквозные отверстия печатной платы.

LL34

LL34 — это цилиндрический корпус для поверхностного монтажа, используемый для некоторых малосигнальных диодов. Его компактная конструкция без традиционных осевых выводов подходит для печатных плат, рассчитанных на поверхностный монтаж и уменьшенное занимаемое пространство.

SOD-323

SOD-323 — это компактный корпус для поверхностного монтажа, предназначенный для электронных устройств с ограниченным пространством. Небольшие габариты делают его подходящим для печатных плат с высокой плотностью компонентов и автоматизированного монтажа методом установки компонентов на плату.

Переключательные диоды в корпусах SOD-323 могут использоваться для обработки сигналов, в цифровых схемах и компактной потребительской электронике, если их электрические характеристики соответствуют требованиям конструкции.

SOT-23

SOT-23 — это небольшой корпус для поверхностного монтажа, широко используемый для транзисторов, диодов и других полупроводниковых компонентов. Обычно он имеет три вывода, однако обозначение корпуса само по себе не определяет внутреннюю схему компонента.

Для чего используется диод 1N4148?

Диод 1N4148 широко применяется в электронных схемах, требующих быстрого переключения сигналов и точного управления током. Благодаря универсальности он подходит для различных задач в цифровой электронике, коммуникационном оборудовании, промышленных системах управления и схемах общего назначения.

• Выпрямление сигналов: преобразование переменного тока или переменных составляющих сигнала в однонаправленный ток в малоточных сигнальных цепях.
• Формирование формы сигнала: отсечение, ограничение или изменение формы сигнала для получения требуемых уровней напряжения и характеристик сигнала.
• Ограничение напряжения и защита: помогает ограничивать отклонения напряжения и защищать чувствительные узлы схемы от определённых переходных процессов при использовании в правильно спроектированной защитной цепи.
• Высокоскоростное переключение: управление током в быстродействующих схемах, включая обработку импульсов и схемы синхронизации.
• Цифровые логические схемы: использование в диодной логике, для направления сигналов и выполнения других операций с цифровыми сигналами.
• Обнаружение сигналов и демодуляция: может применяться в простых детекторных схемах для извлечения информации из модулированных сигналов.
• Защита от обратной полярности: в зависимости от конфигурации схемы может использоваться для предотвращения обратного тока или защиты от неправильной полярности питания.

Диод 1N4148 особенно полезен в малоточных сигнальных приложениях, где важны высокая скорость отклика и компактные размеры компонентов. Однако он не предназначен для замены выпрямительных диодов, рассчитанных на большие токи, или специализированных защитных устройств, когда требуется работа с высокой мощностью либо более эффективное подавление переходных перенапряжений.

Лучшие аналоги диода 1N4148

Подходящий аналог должен иметь совместимые номинальные значения обратного напряжения и прямого тока, скорость переключения, ёмкость перехода, тип корпуса и электрические характеристики.

1N4148 — это быстродействующий кремниевый малосигнальный переключательный диод, поэтому наиболее подходящими заменами обычно являются другие переключательные диоды с аналогичными характеристиками.

Не являются настоящими аналогами (использовать только в некритичных схемах с низкой скоростью переключения)

1N4001/1N4007: медленные выпрямительные диоды с очень большим временем обратного восстановления, не предназначенные для высокоскоростного переключения.

BAT41/1N5817: диоды Шоттки с гораздо меньшим прямым падением напряжения (Vf), другими значениями ёмкости и тока утечки. В большинстве схем переключения сигналов они не могут заменить 1N4148.

Крупнейшие производители диодов

Переключательный диод 1N4148 — это широко распространённый полупроводниковый компонент, выпускаемый несколькими производителями полупроводниковых приборов.

При закупке диодов 1N4148 для производства электроники инженерам и специалистам по снабжению следует проверять техническую документацию производителя, электрические параметры, тип корпуса и доступность изделия, чтобы убедиться в соответствии выбранного компонента требованиям проекта.

Основные производители диодов 1N4148

Vishay - Предлагает быстродействующий малосигнальный переключательный диод 1N4148 в корпусе DO-35.
Vishay Intertechnology — известный производитель дискретных полупроводниковых приборов и пассивных электронных компонентов. Его продукция применяется в различных отраслях, включая промышленную электронику, автомобильные системы, вычислительную технику, телекоммуникации и потребительскую электронику.

Nexperia - Включает 1N4148 в линейку быстродействующих диодов. Компания Nexperia отмечает, что производство и продажи семейства стеклянных диодов 1N4148 по лицензии были переданы компании TAK CHEONG.

Diodes Incorporated - Имеет страницу продукта 1N4148, который в настоящее время отмечен статусом NRND (не рекомендуется для новых разработок). Поэтому перед закупкой следует уточнить доступность и актуальный статус жизненного цикла изделия.

Diodes Incorporated — международный производитель полупроводниковых приборов, специализирующийся на дискретных, логических, аналоговых и смешанных сигнальных компонентах.

onsemi

onsemi — международный производитель полупроводниковых приборов, специализирующийся на интеллектуальных технологиях управления питанием и сенсорных решениях. Компания предлагает широкий ассортимент дискретных полупроводниковых приборов, решений для управления питанием и интегральных схем для автомобильной промышленности, промышленного оборудования и других электронных приложений.

Компания предлагает быстродействующий переключательный диод 1N4148 в корпусах с осевыми выводами, включая варианты 1N4148-T50A и 1N4148-T50R. Согласно информации о продукции onsemi, эти компоненты предназначены для малосигнальных переключательных приложений, имеют номинальное обратное напряжение 100 В и максимальный прямой ток 300 мА.

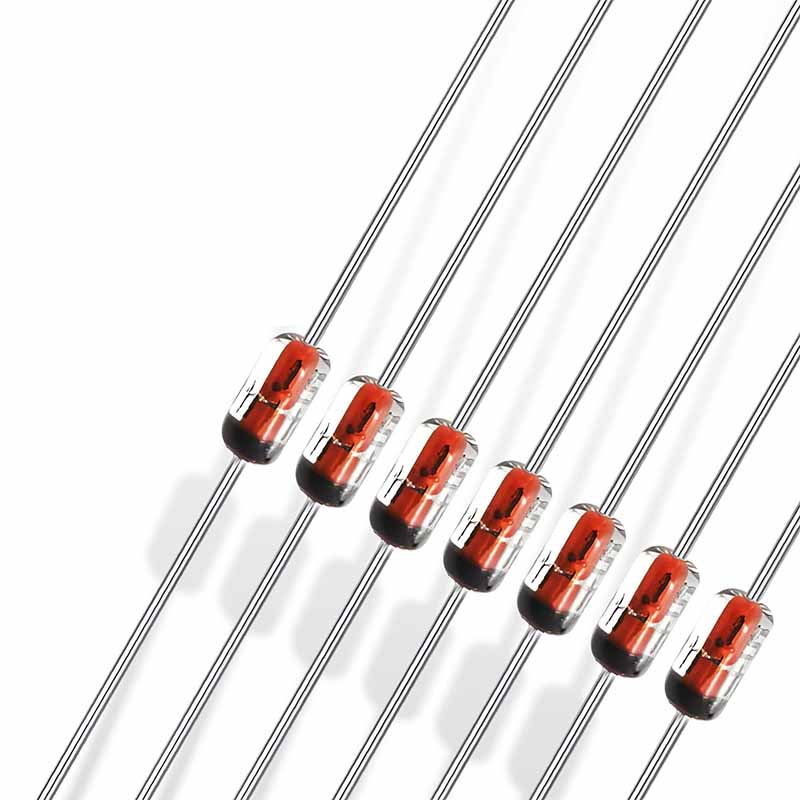

Поставки транзисторов, диодов и силовых полупроводников в Eastech

Если вам нужны диоды любого типа или вы ищете совместимые аналоги переключательных диодов, Eastech поможет подобрать подходящие компоненты с учётом номера детали, производителя, требований к корпусу и задач вашего проекта.

Eastech специализируется на поставках электронных компонентов и предлагает решения для снабжения различных предприятий электронной промышленности и инженерных проектов. Наш ассортимент включает полупроводниковые приборы, микросхемы памяти, интегральные схемы (IC) и другие электронные компоненты для промышленной электроники, автомобильных систем, телекоммуникаций, медицинского оборудования и других отраслей.

Независимо от того, закупаете ли вы компоненты для текущего производства, разрабатываете новые электронные изделия или решаете задачи управления цепочками поставок, Eastech стремится помочь клиентам найти необходимые компоненты. Мы уделяем особое внимание профессиональной поддержке при поиске комплектующих и оперативному обслуживанию, упрощая закупки электронных компонентов и помогая предприятиям поддерживать эффективную работу.

Eastech — ваш партнёр по поиску и поставкам электронных компонентов.

Итог :

1N4148 остаётся популярным решением для электронных схем, которым требуется быстрое и надёжное переключение сигналов. При необходимости замены подходящий аналог 1N4148 следует выбирать путём тщательного сравнения номинальных напряжений, прямого тока, скорости переключения и совместимости корпусов. Проверка этих параметров по технической документации производителя помогает инженерам обеспечить надёжную работу схем и принимать обоснованные решения о закупке компонентов. Eastech предлагает поддержку в поиске полупроводниковых приборов, микросхем памяти, интегральных схем и других электронных компонентов для удовлетворения разнообразных потребностей электронной промышленности.
