Что такое микроконтроллер?

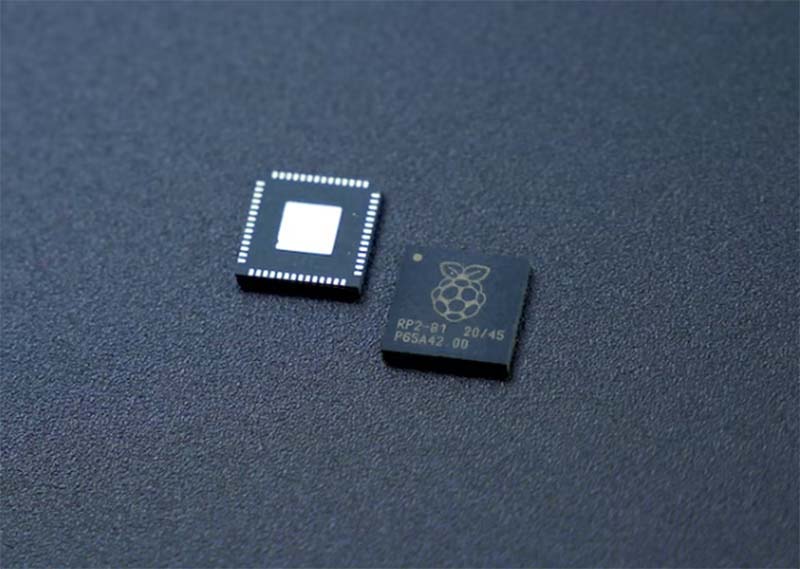

Что такое микроконтроллер? Микроконтроллер — это однокристальный микрокомпьютер, в котором основные компоненты небольшого компьютера интегрированы на одну микросхему. МК (микроконтроллерный модуль) объединяет центральный процессор (ЦПУ), память, таймеры, интерфейсы ввода/вывода и другие функциональные модули в компактную систему. Он отвечает за координацию работы схем, обработку сигналов, управление периферийными устройствами, логические решения и выполнение инструкций.

Для чего используется микроконтроллер? Он обычно применяется для управления и мониторинга различных электронных устройств и систем, таких как бытовая техника, автомобильная электроника и медицинское оборудование. С быстрым развитием искусственного интеллекта (ИИ), интернета вещей (IoT) и краевого вычисления микроконтроллеры развиваются от традиционных ролей, ориентированных на управление, к более интеллектуальным и эффективным приложениям.

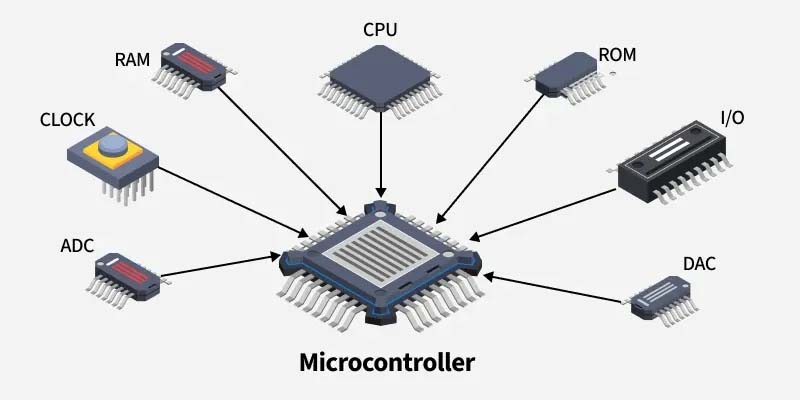

Какие основные компоненты у микроконтроллера?

Центральный процессор (ЦПУ):

Как ядро вычислительных и контрольных функций, ЦПУ выполняет инструкции, проводит арифметические и логические операции, а также управляет потоком программы.

Память:

Программная память: Обычно Flash или ROM, используется для постоянного хранения прошивки или кода приложения. Данные сохраняются даже при отключении питания.

Данныевая память:

Обычно RAM, используется для временного хранения переменных и промежуточных данных во время выполнения программы. Данные теряются при отключении питания.

Интерфейсы ввода/вывода (I/O):

• Общие цифровые I/O (GPIO): Можно настроить как вход или выход, используются для подключения цифровых устройств, таких как кнопки и светодиоды.
• Коммуникационные интерфейсы: Например, UART, I2C и SPI, обеспечивающие последовательный обмен данными между устройствами.
• Аналоговые интерфейсы: Включая АЦП (аналого-цифровой преобразователь) и ЦАП (цифро-аналоговый преобразователь), используются для обработки аналоговых сигналов.

Таймеры/Счетчики:

Используются для генерации точных временных задержек, измерения ширины импульсов или подсчета внешних событий. Они являются неотъемлемой частью приложений для тайминга и управления.

Последовательные коммуникационные интерфейсы:

Например, UART, SPI и I2C, обеспечивающие обмен данными с другими микросхемами или устройствами и поддерживающие расширение системы.

Аналого-цифровой преобразователь (АЦП):

Преобразует аналоговые сигналы от сенсоров или других устройств в цифровые сигналы для обработки ЦПУ.

Часы (тактовая схема):

Обеспечивают синхронизированные тактовые сигналы для всей микросхемы. Обычно состоит из генератора и схем деления тактовой частоты, чтобы обеспечить скоординированную работу всех модулей.

Система прерываний:

Управляет приоритетом и реакцией на внутренние или внешние события (например, нажатие кнопки или переполнение таймера), позволяя микроконтроллеру реагировать на срочные задачи в реальном времени.

Кроме того, современные микроконтроллеры могут интегрировать дополнительные функциональные модули, такие как цифро-аналоговые преобразователи (ЦАП), выходы с модуляцией ширины импульса (ШИМ), контроллеры USB, интерфейсы Ethernet, драйверы ЖКИ или каналы DMA, чтобы поддерживать более разнообразные и продвинутые требования приложений.‌

Как работает микроконтроллер?

Основной механизм работы микроконтроллера:

1. Извлечение: Микроконтроллер получает инструкцию из программной памяти.

2. Декодирование: Инструкция интерпретируется и переводится в машинные сигналы, понятые ЦПУ.

3. Выполнение: ЦПУ выполняет необходимую операцию, например, арифметические вычисления, логическую обработку или управление периферийными устройствами.

4. Хранение: Результат записывается обратно в регистр или память для последующего использования.

Этот непрерывный цикл извлечения–декодирования–выполнения–хранения позволяет микроконтроллеру эффективно обрабатывать данные, управлять внешними устройствами и реагировать на системные события в реальном времени.

Как работает микроконтроллер в встроенной системе?

Микроконтроллер выполняет роль центрального контрольного узла встроенной системы, отвечая за выполнение специализированных задач и управление конкретными функциями системы. В отличие от универсальных компьютеров, он обычно работает без сложной операционной системы, что позволяет ему функционировать автономно с оптимизированной эффективностью. Интегрируя процессор, память, интерфейсы ввода/вывода, таймеры и коммуникационную периферию на одну микросхему, микроконтроллер обеспечивает компактное diseño, низкое энергопотребление и надежную работу в реальном времени.

Благодаря высокой скорости реакции и эффективным возможностям обработки сигналов в реальном времени микроконтроллеры идеально подходят для приложений, требующих высокой стабильности и точного временного контроля. К таким приложениям относятся управление моторами и сервоприводами, реальное время сбора и обработки данных сенсоров, а также коммуникация через последовательные интерфейсы, промышленные шины и беспроводные модули. Координируя эти функции, микроконтроллеры обеспечивают автоматизацию, интеллектуальное сенсорное управление и надежную работу системы в современных встроенных приложениях.

Области применения встроенного микроконтроллера

1. Автомобильная электроника

Микроконтроллеры выступают как основные управляющие блоки в автомобильных электронных системах и широко используются в управлении кузовом, управлении силовым агрегатом, управлении шасси, бортовой развлекательной системе и продвинутых системах помощи водителю (ADAS). Они собирают данные сенсоров в реальном времени и быстро выполняют логику управления, обеспечивая стабильную, безопасную и эффективную работу систем движения, торможения, рулевого управления, освещения и климат-контроля. Таким образом, микроконтроллеры являются фундаментальным аппаратным обеспечением для интеллектуальных транспортных средств и технологий автономного вождения.

2. Промышленная автоматизация

В промышленной автоматизации микроконтроллеры играют ключевую роль в точном управлении и обработке данных в реальном времени. Они надежно управляют моторами, собирают различные сигналы сенсоров и контролируют исполнительные механизмы. Микроконтроллеры широко применяются в ПЛК, серводрайверах, инверторах, промышленных роботах, интеллектуальных приборах и системах управления производственными линиями, обеспечивая высокоточное и высоконадежное автоматизированное производство и мониторинг оборудования.

3. Умный дом

Микроконтроллеры выступают как «интеллектуальное ядро» устройств умного дома. В таких приложениях, как умное освещение, системы безопасности, бытовая техника, умные замки и устройства мониторинга окружающей среды, они обрабатывают сбор данных, локальное принятие решений, сетевую коммуникацию и координированное управление. Это позволяет домашним устройствам автоматически воспринимать, анализировать и реагировать, обеспечивая более безопасный, удобный и энергоэффективный опыт интеллектуального проживания.

4. Краевой ИИ (Edge AI)

В сценариях краевого вычисления и легковесного искусственного интеллекта микроконтроллеры обеспечивают низкопотребляемые, компактные и локальные возможности интеллектуальной обработки данных. Без зависимости от подключения к облаку они могут выполнять задачи инференса ИИ, такие как распознавание речи, детекция изображений, анализ поведения и оповещения о нештатных ситуациях, непосредственно на уровне устройства. Они широко используются в носимых устройствах, интеллектуальных сенсорах, промышленных краевых терминалах и узлах Интернета вещей (IoT), обеспечивая локальную интеллектуальную обработку с низкой задержкой, защитой конфиденциальности и высокой надежностью.

Помимо этих основных областей, микроконтроллеры также широко используются в потребительской электронике, медицинском оборудовании, телекоммуникационном оборудовании и системах новых источников энергии. Они поддерживают такие функции, как управление батареей, контроль питания, регистрация данных и диагностика системы, обеспечивая эффективную, надежную и интеллектуальную работу в самых разнообразных приложениях.

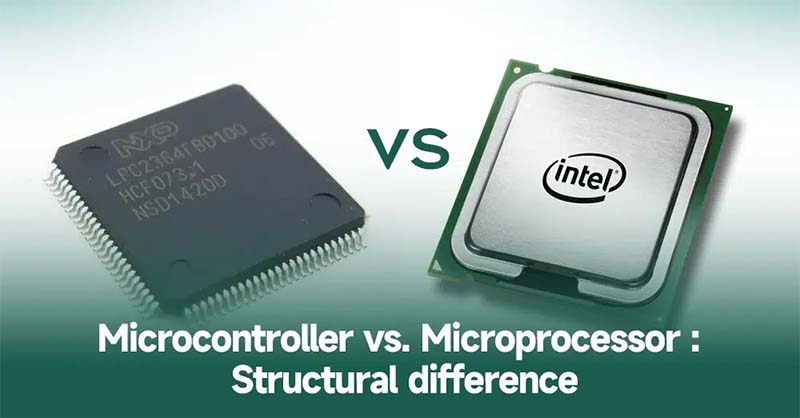

Микроконтроллер против микропроцессора

Оба являются однокристальными процессорами, способными выполнять вычислительную логику. Определяющая характеристика микроконтроллера заключается в том, что он интегрирует все необходимые вычислительные компоненты на один чип, что позволяет ему работать без дополнительной внешней схемотехники. Напротив, микропроцессор в основном состоит из ЦПУ и полагается на несколько поддерживающих чипов для обеспечения памяти, последовательных интерфейсов, функций ввода/вывода (I/O) и других важных возможностей.

Микроконтроллерный модуль (MCU) по существу представляет собой компактный компьютер, созданный на одном чипе. По сравнению с микропроцессорным модулем (MPU), микроконтроллеры более широко используются в встроенных и специализированных приложениях для управления. Микроконтроллеры функционируют автономно, тогда как микропроцессоры предназначены для работы с внешними вспомогательными устройствами и поддерживающим оборудованием.

Производительность

Тактовая частота:

Микропроцессоры, как правило, обеспечивают более высокую производительность, их тактовая частота достигает 4 ГГц. Они способны эффективно обрабатывать большое количество инструкций, что делает их подходящими для операционных систем, сложного программного обеспечения и ресурсоемких задач, требующих значительной вычислительной мощности. Напротив, микроконтроллеры ориентированы на эффективность и надежность, а не на максимальную вычислительную мощность. Их тактовая частота обычно достигает около 80 МГц, что достаточно для предназначенных приложений, одновременно эффективно снижая энергопотребление и выделение тепла. Микроконтроллеры демонстрируют отличные результаты при выполнении базовых задач, таких как сбор данных сенсоров, управление исполнительными механизмами и управление оборудованием.

Память:

Микропроцессоры поддерживают больший объем памяти и могут быть объединены с внешними модулями памяти, что позволяет им обрабатывать массовую обработку данных и сложные операции программного обеспечения. С другой стороны, микроконтроллеры оснащены ограниченной встроенной памятью, которая достаточна для предопределенных приложений, но не подходит для обработки крупномасштабных данных или очень сложных программ.

Периферийные интерфейсы:

Микропроцессоры предлагают более гибкие возможности ввода/вывода (I/O) и могут подключаться к широкому спектру внешних устройств и периферийных устройств, что делает их идеальными для сложных систем, таких как персональные компьютеры и серверы. Однако их зависимость от внешних компонентов иногда может привести к задержкам. Микроконтроллеры имеют более ограниченное количество встроенных интерфейсов I/O, которое достаточно для специализированных приложений. Поскольку их компоненты интегрированы на один чип, они могут обеспечить быструю и эффективную работу даже при较低ой тактовой частоте.

Стоимость

Разрыв в стоимости между ними значителен. Микроконтроллеры имеют более простую архитектуру с более высокой степенью интеграции и меньшим количеством внешних компонентов, что приводит к снижению производственных затрат. Поскольку они включают встроенную память и периферийные устройства, они снижают потребность в дополнительном оборудовании, уменьшая общую стоимость системы.

Микропроцессоры имеют более сложную структуру и требуют дополнительных внешних модулей памяти и периферийных компонентов для правильной работы, что увеличивает общую стоимость системы. Однако их высокая производительность и гибкость оправдывают более высокие расходы, делая их подходящими для сложных систем и высокоэффективных сценариев применения.

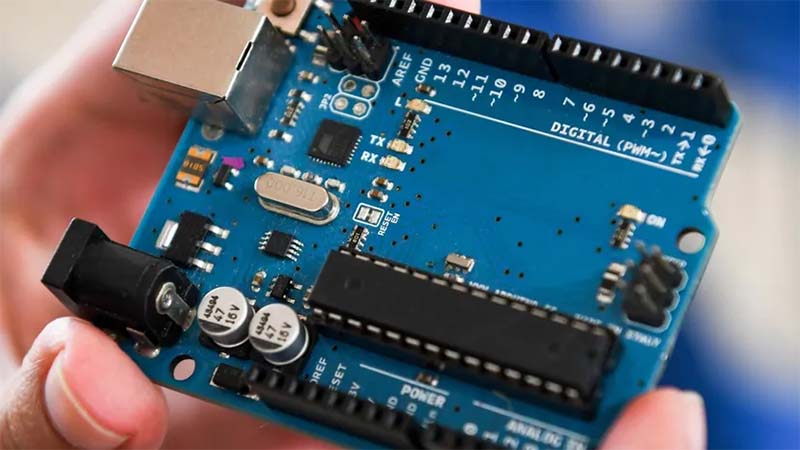

Eastech помогает удовлетворить ваши потребности в микроконтроллерах и микропроцессорах

Eastech предоставляет высокопроизводительные низкопотребляемые микроконтроллеры ведущих мировых брендов, подходящие для таких приложений, как умный дом и Интернет вещей (IoT). Наш портфель продуктов MCU предлагает производителям устройств универсальное решение для разработки проводных и беспроводных приложений. Благодаря встроенным обработчикам и модулям памяти микроконтроллеры можно программировать для эффективного выполнения функций логического управления, обработки сигналов и коммуникации данных.

Будущее микроконтроллеров: перспективы применения

1. Возможности, предоставляемые технологией полупроводников третьего поколения

Материалы полупроводников третьего поколения, представленные карбидом кремния (SiC) и нитридом галлия (GaN), коренным образом переопределяют границы производительности микроконтроллеров на фундаментальном уровне. Благодаря преимуществам, таким как высокое напряжение сопротивления, низкие потери мощности и термостойкость, в сочетании с передовыми технологиями процесса и новыми решениями для памяти (такими как MRAM и PCM), эти материалы значительно повышают энергоэффективность чипов, плотность мощности и адаптацию к окружающей среде. Это обеспечивает более высокую тяговую способность, более быструю реакцию и более длительный срок службы для приложений в автомобильной электронике, промышленном контроле и системах новых источников энергии, делая их основой для высококлассного интеллектуального оборудования.

2. Глубокая интеграция ИИ и краевого вычисления

Микроконтроллеры развиваются от традиционных устройств «выполнения управления» в платформы, способные принимать локальные интеллектуальные решения. Благодаря интеграции НПУ, ускорителей ИИ и легковесных движков инференса они могут обрабатывать данные голоса, зрения и сенсоров непосредственно на краю в реальном времени. Архитектуры совместной работы облака и края снижают задержку и повышают конфиденциальность данных, позволяя интеллектуальной системе работать независимо от облака. Это достижение широко поддерживает промышленный инспекционный контроль, автоматизацию умного дома, бортовое восприятие, носимые устройства и другие краевые сценарии, ускоряя переход от концепции к реальной реализации всеобъемлющей интеллектуальности.

3. Низкое энергопотребление и высокая надежность

Чтобы удовлетворить требования систем на батарейном питании, длительной безлюдной эксплуатации и суровых условий окружающей среды, микроконтроллеры развиваются в направлении экстремальной энергоэффективности и надежности на весь жизненный цикл. Благодаря работе при напряжении близком к пороговому, динамическому управлению энергопотреблением и многоуровневым режимам сна они достигают сверхнизких уровней тока ожидания. Одновременно соблюдение автомобильных стандартов ASIL-D и промышленных стандартов функциональной безопасности усиливает антишумовую производительность, отказоустойчивость, механизмы защищенной загрузки и шифровальную защиту. Эти улучшения обеспечивают долгосрочную стабильную работу и надежную защиту данных в критически важных приложениях.
