Что такое инерциальные измерительные блоки?

Что такое инерциальные измерительные блоки? Инерциальный измерительный блок (ИИБ) — это интегрированная система, состоящая из высокоточных многоосевых датчиков, включая гироскопы, акселерометры, магнетометры и датчики давления. Комбинируя трехосевую угловую скорость от гироскопов с данными трехосевого линейного ускорения, он обеспечивает точное измерение движения в трехмерном пространстве. В отличие от отдельного акселерометра, ИИБ предоставляет возможности обнаружения как поступательного, так и вращательного движения. Благодаря надежному сбору и обработке данных с несколькими степенями свободы он обеспечивает стабильную, непрерывную и полную информацию о движении даже в сложных динамических средах — что делает его ключевым фактором при выборе лучшего инерциального измерительного блока для БПЛА.

Как работают инерциальные измерительные блоки на основе МЭМС?

Суть ИИБ заключается в применении законов движения Ньютона. Он не зависит от сигналов GPS или базовых станций; вместо этого он воспринимает изменения скорости и направления через физические изменения своих внутренних датчиков. Эта «автономность» делает его незаменимым в таких средах, как подземные гаражи, туннели или глубокое море.

Акселерометр (обнаружение линейного движения)

Внутри акселерометра обычно находится крошечная «пробная масса», подвешенная между емкостными пластинами. Когда объект движется или изменяет скорость, инерция вызывает смещение массы, изменяя тем самым значение емкости. Измеряя это изменение, ИИБ может воспринимать линейное ускорение по осям X, Y и Z.

Гироскоп (обнаружение вращательного движения)

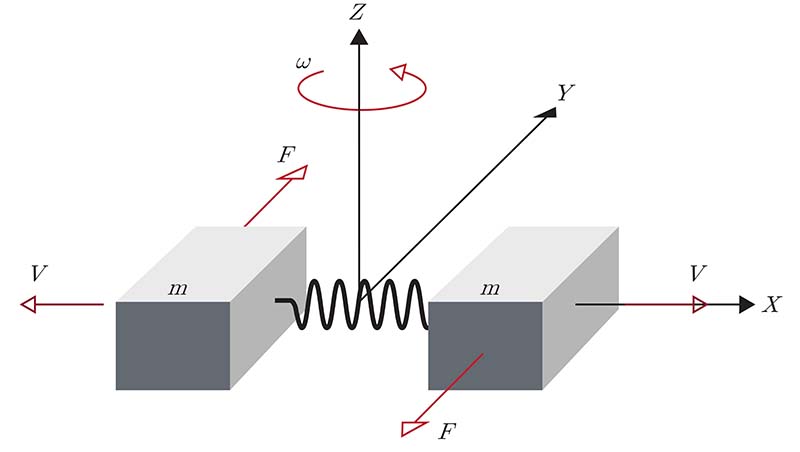

Гироскопы используют принцип «силы Кориолиса». Когда датчик вращается вокруг оси, внутренняя вибрирующая микроструктура подвергается боковой силе, вызывающей отклонение. Датчик фиксирует это отклонение и преобразует его в данные об угловой скорости. Это позволяет ИИБ определить, перекатывается, наклоняется или поворачивается объект.

Магнетометр (обнаружение абсолютной ориентации)

Магнетометр функционирует аналогично электронному компасу, определяя абсолютный курс объекта путем обнаружения магнитного поля Земли. Он в основном используется для коррекции накопительной ошибки, возникающей в гироскопе со временем (известной как «дрейф»), обеспечивая правильный курс при дальнем плавании.

Слияние данных и оценка положения

Необработанные данные (ускорение и угловая скорость) отправляются в процессор и объединяются с помощью алгоритмов, таких как фильтр Калмана. Акселерометр отвечает за предоставление долгосрочной опоры наклона, а гироскоп фиксирует мгновенные резкие движения. Они дополняют друг друга, в конечном итоге выдавая точную 3D-информацию о положении, скорости и местоположении.

Какие датчики используются в инерциальном измерительном блоке?

ИИБ объединяет несколько датчиков, его конструкция зависит от сложности системы и требуемых степеней свободы.

Акселерометр (необходимый)

Акселерометр — основа любого ИИБ. Он измеряет линейное ускорение по одной или нескольким осям (обычно X, Y и Z). Обнаруживая силу тяжести, он также может определить наклон устройства относительно поверхности Земли в состоянии покоя.

Гироскоп (необходимый)

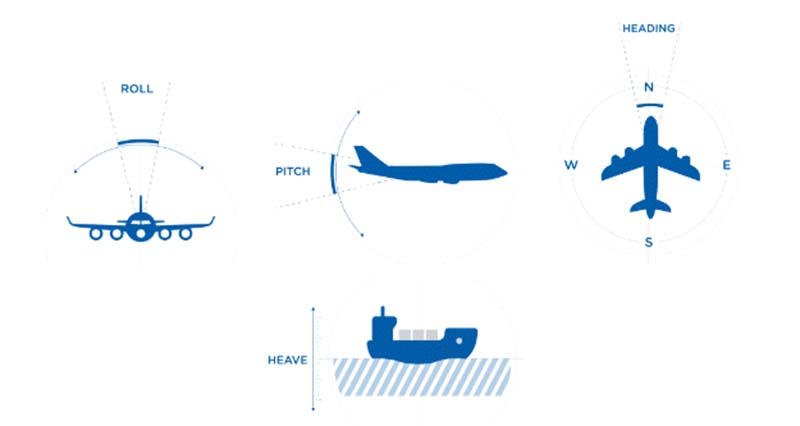

Гироскоп измеряет угловую скорость, то есть скорость вращения вокруг трех осей (перекат, тангаж и рыскание). В то время как акселерометр показывает, как быстро вы двигаетесь по прямой, гироскоп показывает, как быстро вы поворачиваетесь.

Магнетометр (обычно в 9-осевых ИИБ)

Часто называемый электронным компасом, магнетометр измеряет силу и направление магнитного поля Земли. Он используется для предоставления абсолютного курса (север) и коррекции «дрейфа», который естественным образом накапливается в гироскопах со временем.

Датчик давления / барометр (необязательный)

Во многих продвинутых ИИБ, особенно тех, которые используются в дронах или носимых фитнес-трекерах, установлен барометрический датчик давления. Он измеряет атмосферное давление для определения высоты или изменений высоты, добавляя вертикальную составляющую, которая более точна, чем при использовании только ускорения.

Датчик температуры

Большинство высокоточных ИИБ включают внутренний датчик температуры. Он не используется для определения погоды, а для калибровки других датчиков. Поскольку компоненты МЭМС (микроэлектромеханических систем) чувствительны к теплу, ИИБ использует данные о температуре для компенсации теплового смещения и обеспечения точности.

Почему стоит выбрать МЭМС-датчик для ваших беспилотных систем

1. Миниатюризация и высокая интеграция

МЭМС (микроэлектромеханические системы) датчики интегрируют механические структуры и электронные схемы на крошечные кремниевые чипы. В то время как традиционные механические гироскопы могут быть размером с кулак, МЭМС-ИИБ имеет размер только ногтя, а толщина часто менее 1 мм. Это позволяет легко встраивать их в смартфоны, умные часы и даже имплантируемые медицинские устройства.

2. Сверхнизкое энергопотребление

Благодаря чрезвычайно малым физическим размерам энергия, необходимая для работы МЭМС-устройств, минимальна. Рабочий ток типичного МЭМС-датчика обычно находится в диапазоне микроампер (мкА). Это критично для портативных устройств с батарейным питанием — таких как дроны и фитнес-трекеры — значительно продлевая срок службы батареи устройства.

3. Высокая экономическая эффективность

МЭМС-датчики используют процессы массового производства, аналогичные полупроводникам (такие как фотолитография и травление). Это означает, что тысячи датчиков могут быть изготовлены одновременно на одной пластине, что приводит к значительному снижению себестоимости единицы продукции.

4. Отличная долговечность и устойчивость к ударам

В отличие от механических гироскопов, содержащих сложные подшипники и роторы, внутренняя часть МЭМС-устройства обычно представляет собой твердую кремниевую структуру. Поскольку эта микроструктура имеет очень малую массу, она исключительно устойчива к ударам и вибрациям, что делает ее идеальной для высокодинамичных сред.

5. Цифровизация и простота интеграции

Современные МЭМС-датчики обычно имеют встроенные специализированные интегральные схемы (ASIC) для обработки сигналов, обеспечивая прямой вывод цифрового сигнала (например, интерфейсы I2C или SPI). Разработчики могут подключать их напрямую к МК (микроконтроллеру) или СИС (системе на кристалле) без обработки сложной аналоговой обработки сигналов, значительно упрощая проектирование схем.

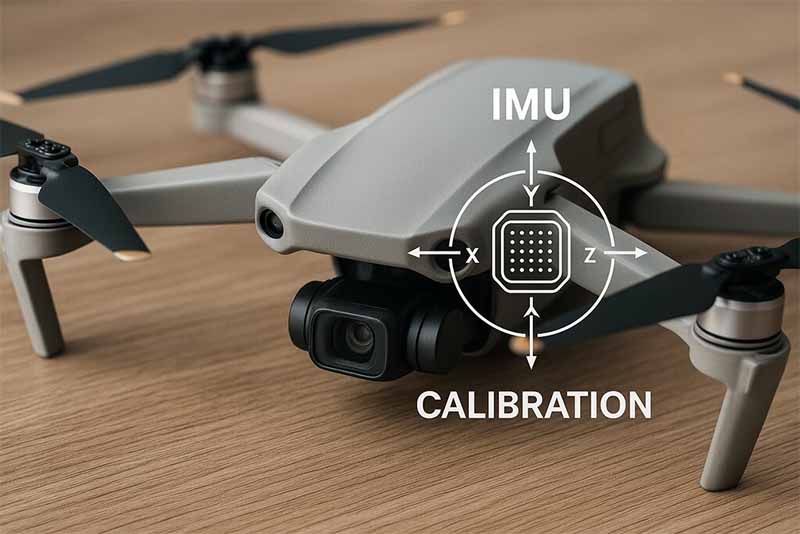

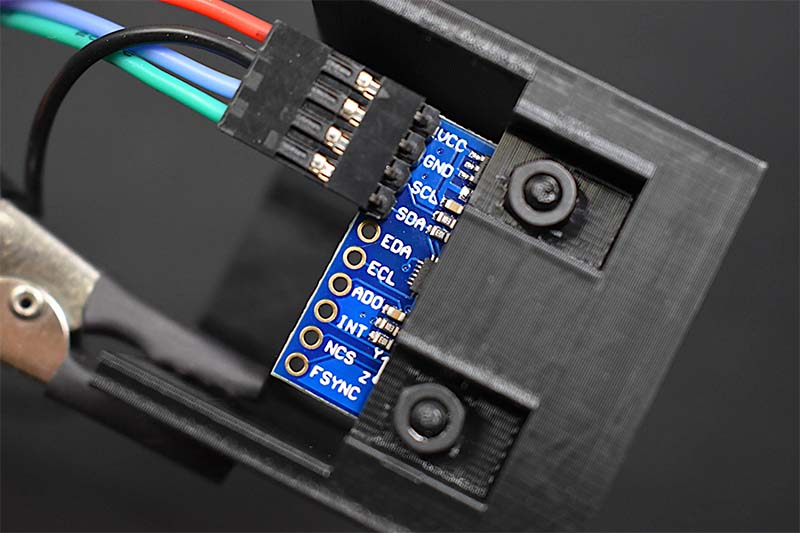

Как калибровать инерциальную измерительную блок?

1. Акселерометр: Статическая калибровка шести граней

Датчик размещается горизонтально и остается неподвижным на каждой из шести граней (положительные и отрицательные направления осей X, Y и Z). Используя гравитацию Земли ($1g$) в качестве стандартного эталонного значения, корректируются нулевое смещение и коэффициент масштаба датчика путем сравнения фактического выхода с теоретическими значениями.

2. Гироскоп: Калибровка статического дрейфа

В условиях абсолютной неподвижности записываются средние выходные данные гироскопа за определенный период. В это время теоретическая угловая скорость должна составлять $0^\circ/с$. Затем программные алгоритмы используются для вычитания незначительных отклонений, зафиксированных за этот период, тем самым снижая долгосрочный угловой дрейф.

3. Магнетометр: Калибровка подгонкой под сферу

Устройство вращается во всех направлениях в трехмерном пространстве для сбора данных о магнитном поле по всем измерениям. Эти точки данных подгоняются под стандартную математическую сферу. С помощью математических преобразований устраняются помехи жесткого и мягкого железа, вызванные окружающими металлами или электронными компонентами.

4. Калибровка температурной компенсации

Измеряются вариации выхода датчика при разных температурах в контролируемой термокамере. Затем создается модель температурной ошибки, позволяющая ИИБ автоматически компенсировать отклонения данных, вызванные изменениями физических свойств, на основе показаний реального времени температуры во время работы.

5. Динамическая онлайн-калибровка

Во время работы системы (например, полета дрона) данные ИИБ сравниваются с внешней информацией, такой как GPS или визуальная одометрия, с использованием алгоритмов вроде фильтра Калмана. Рассчитывая остатки в реальном времени, система динамически корректирует мгновенные ошибки датчика, возникающие во время движения.

Советы по калибровке ИИБ

При выполнении калибровки шести граней убедитесь, что поверхность максимально ровная. Даже наклон в $1^\circ$ может вызвать ошибку примерно $0.017g$, что может существенно повлиять на точность высокопроизводительных датчиков MEMS.

Какие применения у инерциального измерительного блока?

Используя автономную работу, высокоскоростную выборку и сильную помехозащищенность, инерциальный измерительный блок (ИИБ) широко применяется в различных секторах, включая потребительскую электронику, сельское хозяйство, наружную промышленность и оборону.

1. Потребительская электроника: Интеллектуальное восприятие и взаимодействие

В смартфонах и носимых устройствах ИИБ является ядром интеллектуального опыта. Он используется для автоматического поворота экрана, алгоритмов шагомера и управления наклоном в гоночных играх.

Экшн-камеры: ИИБ измеряет и компенсирует дрожание камеры для достижения профессиональной стабилизации видео (EIS).

2. Дроны и робототехника

Технология ИИБ произвела революцию в системах дронов, обеспечив точное управление движением и положением — необходимое для безопасной и эффективной работы в различных отраслях.

2.1 Стабилизация полета: ИИБ является «внутренним ухом» полетного контроллера (ПК). Отслеживая углы наклона и вибрации на высоких частотах, алгоритм полетного контроля корректирует скорость двигателей с интервалом в миллисекунды.

2.2 Автономная навигация: При отсутствии вмешательства пилота ИИБ обеспечивает непрерывные возможности мертвойreckoning. Он может взять на себя навигацию, интегрируя данные движения для оценки положения, обеспечивая планирование пути и безопасное возвращение домой (RTH) на короткие промежутки времени.

2.3 Стабилизация гимбала: Для съемки стабильного аэрофотоснимка системы гимбала требуют выделенного ИИБ или общих полетных данных. ИИБ фиксирует колебания и вибрации дрона в реальном времени, управляя моторами гимбала для выполнения компенсации.

2.4 Обнаружение препятствий: ИИБ предоставляет незаменимую обратную связь о движении. Когда сенсоры обнаруживают препятствие, точные данные ускорения и замедления от ИИБ позволяют системе рассчитать кратчайшее тормозное расстояние и оптимальную траекторию обхода.

2.5 Вертикальный взлет и посадка (VTOL): При вертикальном взлете и посадке восприятие вектора гравитации ИИБ определяет плавность маневра. Он отслеживает турбулентность платформы, помогая дрону точно выровняться с центром посадки.

3. Автономное вождение и автомобильные системы

В то время как GPS/GNSS предоставляет данные о местоположении, спутниковые сигналы часто пропадают в туннелях, городских каньонах или подземных гаражах. В этих сценариях ИИБ использует мертвуюreckoning для оценки положения и направления транспортного средства, заполняя пробелы в сигнале. Кроме того, он критически важен для электронной системы стабилизации (ESC) и обнаружения столкновений для срабатывания подушек безопасности.

4. Промышленная и сельскохозяйственная автоматизация

• Промышленность: ИИБ отслеживает состояние вибрации тяжелого оборудования или действует как инклинометры для контроля структурной целостности мостов и зданий.
• Сельское хозяйство: В сельскохозяйственных дронах ИИБ обеспечивает постоянную высоту и углы распыления на неровной местности. Даже при ускорении, поворотах или изменении полезной нагрузки (по мере расхода пестицидов) ИИБ поддерживает стабильность сопел для обеспечения равномерного покрытия и предотвращения пропусков или перекрытий распыления.

5. Спортивный анализ и захват движения

Нося сенсоры с интегрированным ИИБ на суставах человека, спортсмены могут записывать точные траектории движения в реальном времени — например, дугу замаха при гольфе или позу при спринте — для оптимизации производительности.

6. Аэрокосмическая техника и морской флот: Дальнемагистральная точная навигация

В ракетах, спутниках и подводных лодках ИИБ является основным компонентом инерциальной навигационной системы (ИНС). Поскольку эти платформы часто не могут полагаться на GPS (например, подводные лодки в глубоком море или ракеты в средах с высокими помехами), высокоточные ИИБ — такие как кольцевые лазерные гироскопы (RLG) или волоконно-оптические гироскопы (FOG) — становятся единственной опорой навигации для обеспечения точности на больших расстояниях.

Как выбрать лучший инерциальный измерительный блок для БПЛА?

Выбор лучшего инерциального измерительного блока (ИИБ) для беспилотного летательного аппарата (БПЛА) зависит от баланса точности, габаритов и энергопотребления (SWaP), устойчивости к окружающей среде и стоимости в соответствии с конкретными потребностями вашей миссии.

1. Определите миссию и требования к производительности

Сначала уточните сценарий использования — он напрямую определяет класс и точность ИИБ:

DoF (Степени свободы):

6-DoF: 3-осевой гироскоп + 3-осевой акселерометр (базовое управление положением, низкая стоимость).

9-DoF: +3-осевой магнетометр (лучшая точность направления, идеально для навигации; учитывайте магнитные помехи).

2. Оцените основные технические параметры

Производительность гироскопа

Стабильность смещения: Самый важный параметр — измеряет дрейф со временем. Меньшие значения = лучшая долгосрочная стабильность.

Плотность шума (ARW): Влияет на краткосрочную дрожь; критично для плавного зависания и динамического полета.

Частота обновления: ≥100 Гц для обычных БПЛА; ≥500 Гц для высокоманевренных или внутренних полетов.

Производительность акселерометра

Стабильность смещения: Определяет точность оценок скорости/положения.

Диапазон: ±2g до ±16g для большинства БПЛА; выше для высокодинамических маневров.

Характеристики дрейфа и ошибки

Дрейф смещения во время работы: Насколько смещение изменяется во время эксплуатации (ключево при отключении GPS).

Ошибка коэффициента масштаба: Влияет на линейность измерений.

3. Оптимизируйте габариты и энергопотребление (SWaP)

БПЛА сильно ограничены полезной нагрузкой и батареей:

Размер/Вес: Малые дроны (например, микробпла) нуждаются в ИИБ <50г и <30 см³.

Потребление энергии: Приоритет <1Вт для батарейных БПЛА; высококлассные устройства могут потреблять 2–5Вт.

Форм-фактор: Компактные, прочные корпуса (например, алюминий) для интеграции в фюзеляжи.

4. Обеспечьте устойчивость к окружающей среде

БПЛА работают в сложных условиях — проверьте:

Устойчивость к вибрациям: MEMS ИИБ должны выдерживать вибрации 5–20g (обычно для мультироторов); ищите варианты монтажа с виброизоляцией.

Температурный диапазон: -40°C до +85°C для промышленного использования; более широкие диапазоны для военных/высокогорных миссий.

ЭМИ-экранирование: Критично для БПЛА с GPS, радиостанциями или ESC для избежания электромагнитных помех.

5. Совместимость и интеграция

Готовность к слиянию данных: ИИБ для навигации должны поддерживать слияние GNSS/ИИБ (например, EKF/UKF) для коррекции дрейфа.

Интерфейс связи: SPI/I2C для недорогих MEMS; RS-422/Ethernet для высококлассных тактических устройств.

Калибровка: Заводские откалиброванные (температура, смещение) устройства экономят время; поддержка полевой калибровки — плюс.

Цена инерциального измерительного блока (ИИБ)

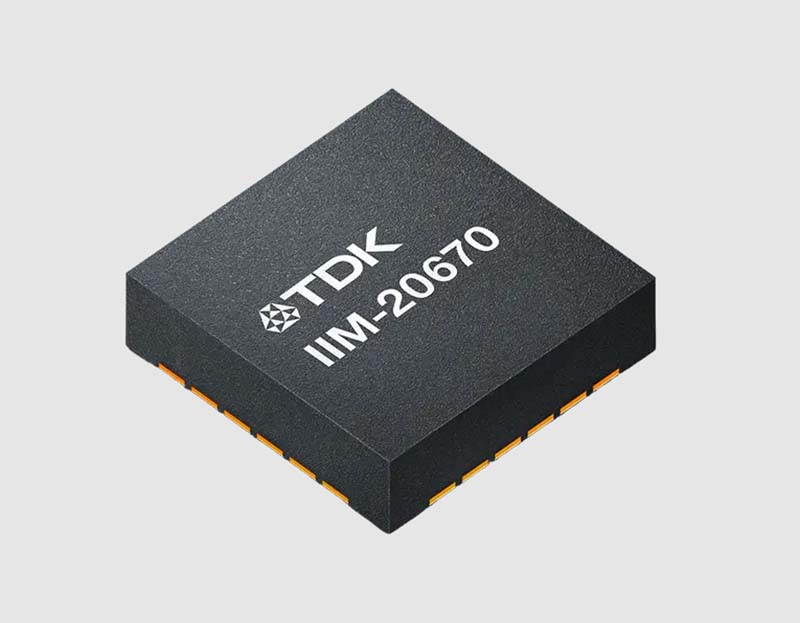

При выборе ИИБ для БПЛА, например, от производителей ИИБ TDK InvenSense, цена инерциального измерительного блока для дрона обычно варьируется в зависимости от класса производительности и конкретных требований к применению.

Потребительские 6-осевые и 9-осевые модели MEMS, включая ICM-42605, ICM-20602 и ICM-20948 для хобби и гражданских дронов, стоят $2–4, идеально подходя для базового управления положением и повседневных полетных задач. Промышленные и автомобильные высоконадежные ИИБ серий IIM и IAM, предназначенные для сельскохозяйственных и инспекционных БПЛА, оцениваются в $10–20 за единицу, предлагая лучшую температурную устойчивость, подавление вибраций и стабильность для сложных наружных сред. Интегрированные заводские откалиброванные готовые модули ИИБ стоят в 2–5 раз больше цены чипа, в диапазоне от $15 до $50.

В заключение, инерциальные измерительные блоки играют критическую роль в современных системах обнаружения движения и навигации. Понимание того, как каждый сенсор инерциального измерительного блока — такие как гироскопы, акселерометры и другие вспомогательные компоненты — работает вместе, помогает выбрать правильный ИИБ для конкретных применений. Используемые ли они в БПЛА, робототехнике или промышленных и сельскохозяйственных автоматизированных системах, ИИБ продолжают предоставлять точные и надежные данные о движении для все более требовательных сред.
