Какие типы датчиков используются в дронах?

Дроны стали широко используемыми вспомогательными инструментами в различных отраслях, и их основные эксплуатационные возможности зависят от скоординированной поддержки нескольких функциональных чипов. Эти чипы бывают самых разных типов, каждый из которых выполняет определенную роль, включая микросхемы управления питанием, микроконтроллеры, инерционные и гироскопические чипы, а также микросхемы радиочастотных трансиверов. Среди них сенсоры дронов как основные управляющие компоненты работают на протяжении всего полетного контроля, восприятия окружающей среды и выполнения задач, играя незаменимую роль в разнообразных сценариях применения. В этой статье будет подробно рассмотрен какие сенсоры используются в дронах, как они работают и их применение.

Что такое Сенсоры для БПЛА?

Сенсоры могут точно собирать различные физические параметры, такие как температура, свет, магнитные поля и ускорение, и преобразовывать их в электрические сигналы или цифровые выходы, распознаваемые системой. По сути, это компоненты сбора и обработки сигналов, которые обеспечивают преобразование между различными формами энергии, создавая фундаментальную основу для восприятия оборудованием внешней среды.

Как работают сенсоры дронов?

Принцип работы сенсоров дронов представляет собой замкнутый цикл «восприятие → преобразование → передача → обратная связь». По сути, сенсоры улавливают физические и химические параметры самого дрона и его внешней среды с помощью специализированных чувствительных элементов. Они преобразуют неэлектрические сигналы, такие как смещение, угол, температура и расстояние, в электрические сигналы, распознаваемые системой полетного контроля дрона. После базовой обработки сигналов эти сигналы передаются в микроконтроллер, обеспечивая точную поддержку данных для полетного контроля и выполнения задач, гарантируя стабильную и эффективную работу дрона.

• Сбор сигналов: Сенсоры используют встроенные чувствительные элементы, такие как пьезоэлектрические компоненты в инерционных сенсорах или инфракрасные излучатели и приемники в сенсорах расстояния, для сбора физических величин в реальном времени. К ним относятся угловая скорость и ускорение, связанные с полетным положением, высота, расстояние и температура из окружающей среды, а также специфические для задачи данные, такие как изображения или концентрации газов.

• Преобразование сигналов: Поскольку система полетного контроля дрона может обрабатывать только электрические сигналы, сенсоры используют преобразовательные схемы для преобразования собранных неэлектрических физических величин в напряжение, ток или другие электрические сигналы. В процессе этого сигналы также фильтруются и усиливаются для снижения внешних помех, обеспечивая точные измерения.

• Передача и обратная связь сигналов: Преобразованные электрические сигналы передаются через интерфейсы в основной блок управления дрона (микроконтроллер). Блок управления использует эти данные для корректировки полетного положения, траектории или выполнения конкретных задач. Результаты выполнения затем передаются обратно в сенсоры, обеспечивая динамическую корректировку и формируя полный рабочий цикл.

Какие типы сенсоров используются в дронах?

Сенсоры являются ключевыми компонентами, позволяющими дронам выполнять свои задачи. Каждый сенсор выполняет определенную роль, формируя комплексную сеть мониторинга, которая поддерживает все: от базовой навигации и визуальных возможностей до восприятия окружающей среды. Это гарантирует, что дроны не только стабильно летают, но и точно видят и измеряют в различных сценариях.

IMU – Инерционный измерительный блок

IMU, или инерционный измерительный блок, является основным сенсорным компонентом, позволяющим дронам, а также другим летательным аппаратам и роботам осуществлять автономное движение. Он в основном состоит из двух частей:

• Акселерометр: Измеряет линейное ускорение по трем пространственным осям. Анализируя изменения ускорения, дрон может рассчитать тенденции изменения скорости и смещения.
• Гироскоп: Измеряет угловую скорость вращения по трем осям, отражая наклон, крен и рыскание дрона.

Объединяя данные акселерометра и гироскопа, IMU может непрерывно рассчитывать положение, скорость и движение дрона в реальном времени. Это предоставляет критическую инерционную информацию системе полетного контроля, обеспечивая стабильный полет и управляемую позу.

1. Навигационные сенсоры

IMU (Инерционный измерительный блок)

Измеряет ускорение, угловую скорость и углы положения дрона в реальном времени, помогая дрону поддерживать стабильный полет и правильную позу. Является основным компонентом системы полетного контроля.

GPS

Предоставляет информацию о положении, скорости и курсе, обеспечивая точное зависание, навигацию по маршруту, возврат домой и точное позиционирование.

Барометр (Датчик давления)

Рассчитывает относительную высоту на основе изменений атмосферного давления, помогая поддерживать высоту и обнаруживать изменения высоты местности.

2. Визуальные сенсоры

Визуальные сенсоры

Захватывают изображения окружающей среды для таких задач, как визуальное избегание препятствий, визуальное позиционирование, аэрофотосъемка, распознавание целей и планирование пути.

Камера высокого разрешения

Захватывает фотографии и видео высокой четкости, поддерживая аэрофотосъемку, картографирование, инспекции, разведку и документирование задач.

Тепловизионный сенсор

Использует инфракрасное излучение для формирования изображений, позволяя работать ночью, в дыму или при слабом освещении. Распространенные приложения включают поиск и спасение, инспекции, измерение температуры и разведку.

3. Сенсоры восприятия окружающей среды

Лидар (Лазерное обнаружение и дальномер)

Излучает лазерные лучи для измерения расстояний и создания моделей, обеспечивая высокоточное избегание препятствий, картографирование местности, 3D реконструкцию и автономную навигацию вокруг препятствий.

Инфракрасные сенсоры

Обнаруживают инфракрасные сигналы, поддерживая ночное восприятие, обнаружение препятствий и идентификацию тепловых источников.

Сонар / Ультразвуковые сенсоры

Измеряют короткие расстояния, в основном используются для поддержания малой высоты и избегания близких препятствий. Они экономичны и быстро реагируют.

4. Магнитометр (Электронный компас)

Ощущает магнитное поле Земли для предоставления информации о курсе, помогая GPS корректировать направление и гарантируя, что дрон поддерживает точный курс.

5. Температурные сенсоры

Мониторят температуру окружающей среды в реальном времени, предоставляя экологические данные, поддерживающие выполнение задач и гарантирующие эффективную работу дрона в различных условиях.

6. Мультиспектральные сенсоры

Захватывают спектральные данные по нескольким диапазонам света, обычно используемые для профессиональных приложений, таких как мониторинг сельскохозяйственной растительности, экологический мониторинг и разведка ресурсов.

7. Специализированные сенсоры

В зависимости от задачи дроны могут оснащаться различными специализированными сенсорами

• Газовые сенсоры: Обнаруживают токсичные или воспламеняющиеся газы.
• Сенсоры влажности: Мониторят влажность окружающей среды.
• Сенсоры столкновений: Обнаруживают удары для защиты корпуса дрона.
• Сенсоры PM2.5 / Твердых частиц: Измеряют концентрацию пыли и частиц в атмосфере для экологического мониторинга и инспекции загрязнения воздуха.
• Сенсоры света: Обнаруживают интенсивность окружающего света, помогая автоматической экспозиции камеры и определяя дневное/ночное время и условия полета.
• Шумовые сенсоры: Собирают данные о шумовом фоне окружающей среды для мониторинга и локализации источников шума.

Что делают сенсоры в дронах?

Обеспечение безопасности и стабильности полета

Один сенсор легко подвержен влиянию окружающих помех — например, потере сигнала GPS или блокировке визуальных сенсоров. Совместная работа нескольких сенсоров позволяет дрону стабильно зависать, поддерживать точную высоту, следовать правильному курсу и избегать потери управления или крушений.

Обеспечение комплексного восприятия окружающей среды

Разные сенсоры эффективны в разных сценариях: лидар идеально подходит для точного измерения расстояния и избегания препятствий, ультразвуковые сенсоры — для низковысотного обнаружения, тепловое изображение позволяет видеть в темноте и дыму, а мультиспектральные сенсоры контролируют растительность. Только сочетая эти сенсоры, дроны могут точно воспринимать сложные окружающие условия.

Повышение надежности навигации и позиционирования

GPS обеспечивает наружное позиционирование, IMU управляет положением, магнитометр предоставляет направление, а барометр помогает с высотой. Объединяя данные из нескольких источников, дроны могут надежно работать даже в сложных условиях сигнала, таких как помещения, под мостами или между зданиями.

Поддержка различных профессиональных задач

Аэрофотосъемка требует камер высокого разрешения, сельское хозяйство зависит от мультиспектральных сенсоров, поиск и спасение используют тепловое изображение, а экологический мониторинг — газовые и температурно-влажностные сенсоры. Оснащение дронов специализированными сенсорами позволяет им выполнять разнообразные задачи, такие как картографирование, инспекции, спасение и защита культур.

Дополнение данных и снижение ошибок

Отдельные сенсоры имеют ограничения или слепые зоны, но несколько сенсоров могут проводить перекрестную проверку и объединять данные, повышая точность измерений и надежность принятия решений. Это делает полеты безопаснее, а результаты задач — более достоверными.

Применение и использование дронов

• Ежедневная аэрофотосъемка, съемка пейзажей и запись коротких видео
• Наружное позиционирование при полете, зависание в фиксированной точке и автоматический возврат домой
• Простое наблюдение за местностью, инспекция объектов и передача изображений на месте
• Простой мониторинг метеоусловий, например сбор данных о температуре, атмосферном давлении и скорости ветра

• Сенсоры дронов для сельского хозяйства

Оснащенные мультиспектральными, температурными, влажностными и визуальными сенсорами, дроны обеспечивают точный мониторинг сельскохозяйственных угодий. Они могут быстро собирать данные о росте культур, влажности почвы, распространении вредителей и болезней, помогая фермерам проводить точное удобрение, орошение и обработку пестицидами для сокращения отходов ресурсов и повышения эффективности сельскохозяйственного производства. Одновременно за счет координации GPS и IMU реализуется инспекция сельскохозяйственных угодий с полным покрытием и точное планирование рабочего пути.

• Инспекция в опасных сценариях

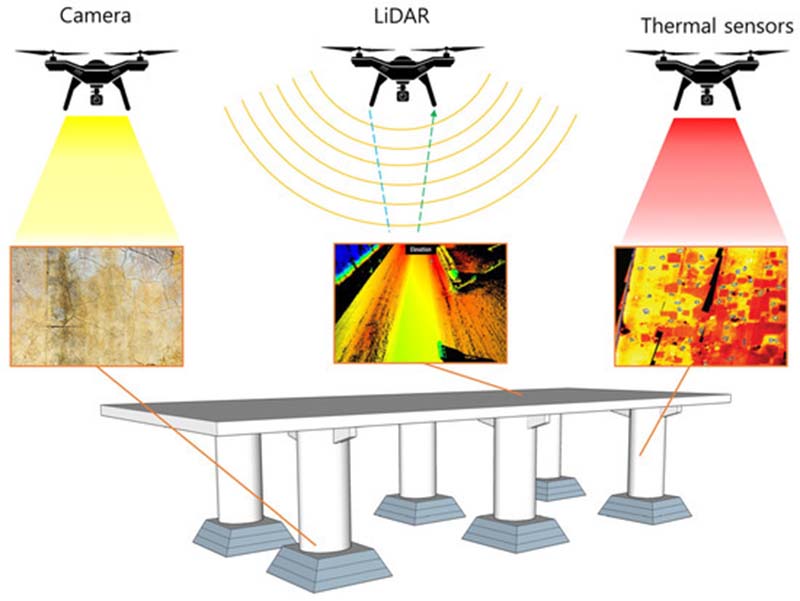

Различные сенсоры используются для автоматического обнаружения в недоступных для человека местах, таких как эстакадные мосты, удаленные нефтегазовые трубопроводы, коммуникационные башни, высоковольтные линии передачи и т.д. Безопасные инспекции выполняются за счет точного восприятия и изображения.

• Городская логистика и доставка в жилые дома

За счет интегрированной навигации с несколькими сенсорами дроны-доставщики поддерживают стабильный и беспрепятственный полет, не теряясь в сложных городских условиях, обеспечивая безопасную и надежную доставку на последнем километре.

• Интеллектуальный мониторинг в автоматизированных фабриках

Непрерывный мониторинг трубопроводов и производственного оборудования внутри фабрик и выявление аномалий, повышение безопасности производства и эффективности эксплуатации и технического обслуживания.

В будущем сенсорные преобразователи дронов будут уделять больше внимания прецизионности, точности и надежности для удовлетворения сценариев с чрезвычайно высокими требованиями к качеству данных и безопасности полетов, таких как картографирование, защита сельскохозяйственных растений, экстренное спасение и промышленная инспекция.

Как выбрать правильные сенсоры для систем дронов

1. Точность и стабильность

Точность данных сенсоров напрямую влияет на позиционирование дрона, контроль положения и выполнение задач. Одновременно необходимо обеспечить стабильный выход с минимальным дрейфом во время длительных полетов и в различных рабочих условиях, чтобы избежать нестабильности полета или неточных результатов работы из-за ошибок данных.

2. Размер, вес и потребление энергии

Дроны чувствительны к полезной нагрузке и продолжительности полета. Выбранные сенсоры должны быть легкими, миниатюрными и с низким потреблением энергии. При соблюдении требований к производительности необходимо максимально снизить их влияние на нагрузку самолета и срок службы батареи.

3. Адаптивность к окружающей среде и устойчивость к помехам

Дроны часто летают на открытом воздухе в сложных сценариях. Сенсоры нуждаются в высокой адаптивности к окружающей среде для нормальной работы в условиях высоких и низких температур, вибраций, электромагнитных помех и переменного освещения, без отказов из-за внешних факторов.

4. Соответствие сценариям задач

Выбирайте подходящие сенсоры в соответствии с реальным применением дрона. Например, аэрофотосъемка ориентирована на высококачественное изображение, инспекции требуют теплового изображения или лидара, а логистическая доставка — на надежную навигацию, обеспечивая высокое соответствие функций сенсоров требованиям приложения.

Ведущий производитель сенсоров для дронов

Точный полет, восприятие окружающей среды и выполнение задач дронами зависят от высокопроизводительного сенсорного оборудования. Ведущие производители сенсоров для дронов стимулируют развитие отрасли за счет основных технологий и надежных продуктов, сочетая превосходную производительность, стабильное качество и оптимальную цену на сенсоры для дронов.

Analog Devices Inc. (ADI)

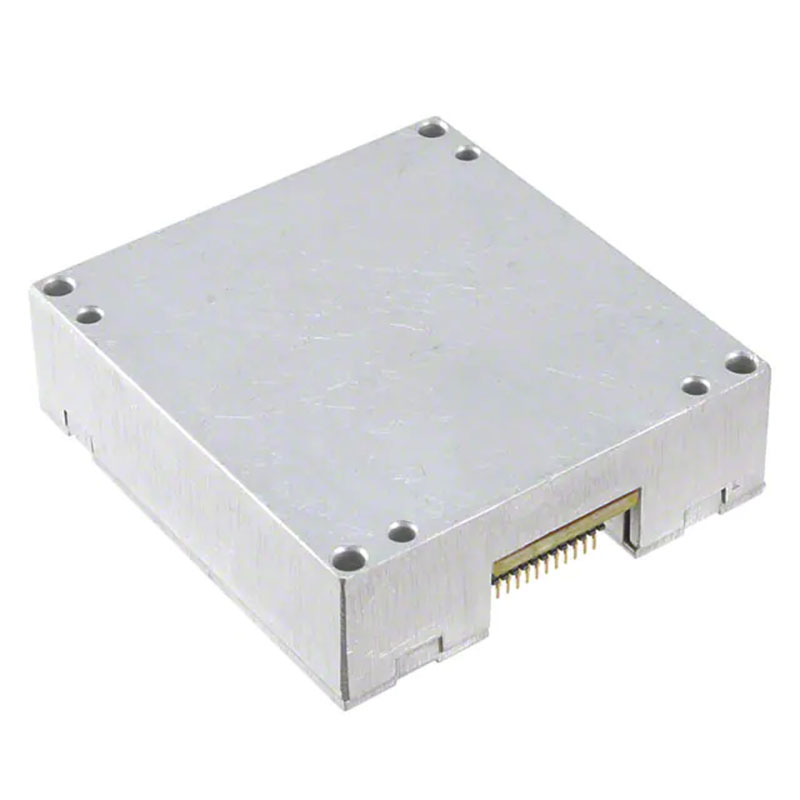

Компания ADI специализируется на промышленных высокоточных инерционных сенсорах, продукты которых отличаются высокой стабильностью и устойчивостью к помехам, широко используются в высококлассных промышленных и картографических дронах. Модель ADIS16488 — это 10-осевой тактический инерционный сенсор, интегрирующий 3-осевой гироскоп, акселерометр, магнитометр и барометр. Он отличается заводской калибровкой при всех температурах и низким дрейфом, предоставляя точные данные о положении и навигации для дронов. Модель ADXRS453BRGZ-RL — это одноосевой гироскоп с высокой устойчивостью к вибрациям, использующий дифференциальную архитектуру из четырех сенсоров, которая эффективно подавляет вибрации и помехи линейного ускорения. Он может выводить стабильную угловую скорость даже в сложных условиях полета, обеспечивая надежный контроль полета.

STMicroelectronics

Как ведущий поставщик МЭМС-инерционных сенсоров, компания STMicroelectronics сочетает высокую производительность и низкое потребление энергии, охватывая рынок потребительских и промышленных дронов. Модель LSM6DSV32XTR — это новое поколение высокопроизводительных 6-осевых IMU с низким шумом и широким диапазоном измерений, оснащенное интеллектуальным ядром обработки для удовлетворения потребностей высокоскоростного полета и стабилизации изображения. Модель LSM6DS3TR-C — это экономичный 6-осевой IMU с низким потреблением энергии и встроенным FIFO. Он оптимизирует потребление энергии системы, обеспечивая точность измерения положения, являясь распространенным выбором для малых и средних дронов.

Infineon

Компания Infineon обладает выдающимися преимуществами в области высокоточных барометрических и экологических сенсоров. Модель DPS368XTSA1 — это миниатюрный цифровой барометр на основе емкостной технологии измерения, с низким температурным дрейфом и сантиметровым разрешением высоты. Он поддерживает двойное измерение атмосферного давления и температуры, отличается низким потреблением энергии, устойчивостью к влаге и пыли, предоставляя надежную поддержку данных для удержания высоты дрона, возврата домой и метеорологического восприятия.

В заключение, как ведущий поставщик сенсорного оборудования, Eastech специализируется на сквозных решениях цепочки поставок для дронов и промышленной электроники. Будучи основным авторизованным дистрибьютором ведущих брендов, включая ADI, STMicroelectronics, Xilinx, Intel и Infineon, мы предлагаем комплексный портфель продуктов IMU, МЭМС, давления и сенсорных устройств. Гарантируя 100% подлинность компонентов, конкурентоспособную цену на сенсоры для дронов и стабильные запасы, мы помогаем клиентам ускорить вывод на рынок высокопроизводительных систем дронов.
