Что такое RFID чип?

С быстрым развитием автоматизации и систем интеллектуальной идентификации технология RFID стала неотъемлемой частью современной электроники. Но что делает чип RFID? Чип RFID обеспечивает беспроводную идентификацию и обмен данными, храня и передавая информацию через радиосигналы, что позволяет эффективно отслеживать объекты и активы без физического контакта.

Что такое чип RFID?

Чип RFID — это небольшая электронная интегральная схема, используемая в системах радиочастотной идентификации для беспроводного хранения и передачи данных. Чипы RFID являются интегральными схемами (ИС), расположенными внутри RFID-меток или этикеток. Они работают вместе с антенной для связи со считывателями RFID через радиоволны, обеспечивая автоматическую идентификацию, отслеживание и сбор данных без физического контакта. Чипы RFID широко применяются в управлении инвентарем, контроле доступа, логистике, розничной торговле, здравоохранении и системах интеллектуального производства благодаря своей эффективности, долговечности и способности поддерживать реалтайм-трекинг.

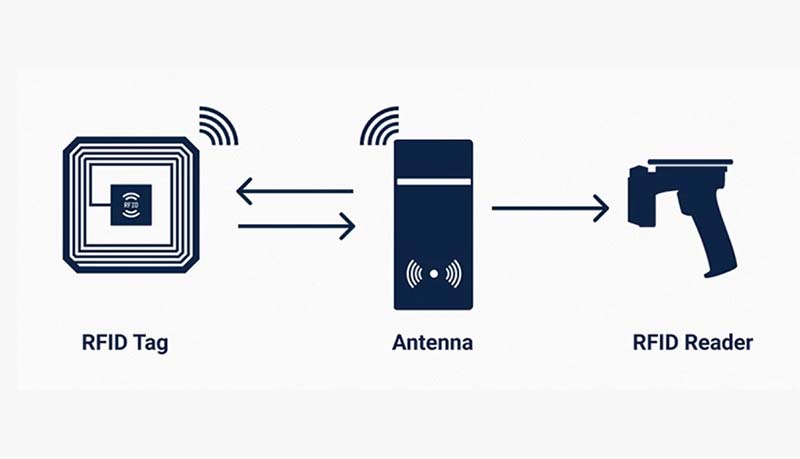

Как работают системы RFID?

RFID-метка — это система отслеживания, использующая технологию интеллектуальных штрих-кодов для идентификации объектов. RFID расшифровывается как Radio Frequency Identification (радиочастотная идентификация), и RFID-метки работают на основе радиочастотной технологии. Эти радиоволны передают данные от метки к считывателю, который затем отправляет информацию в компьютерную систему RFID.

RFID работает за счет использования радиоволн для автоматической идентификации и обмена данными между RFID-меткой и считывателем RFID без прямого контакта. Система RFID в основном состоит из трех частей: чипа RFID, антенны и считывателя RFID. Чип RFID хранит цифровую информацию, а антенна обеспечивает беспроводную связь.

Когда считыватель RFID излучает радиочастотный сигнал, антенна внутри RFID-метки принимает сигнал и активирует чип RFID. Затем чип отправляет обратно хранимые данные, такие как идентификатор продукта, серийный номер или информацию об отслеживании, на считыватель. Считыватель обрабатывает эту информацию и передает ее в компьютерную систему для мониторинга, идентификации или анализа данных.

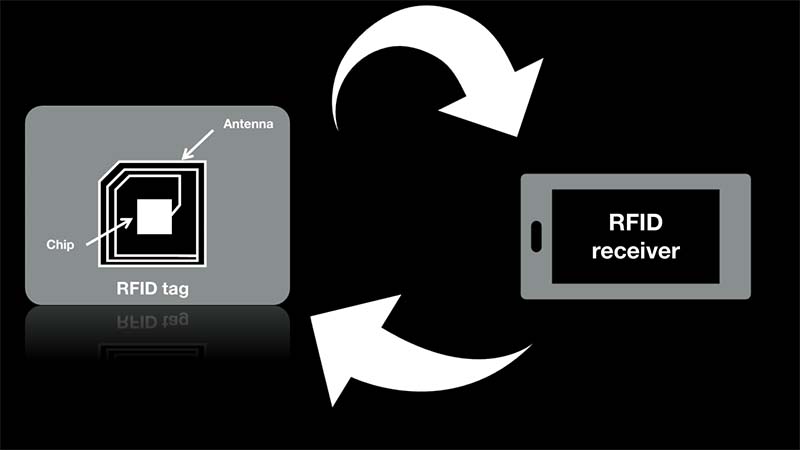

Что такое RFID-метки

RFID-метки отвечают за хранение и передачу данных в системе RFID. Каждая метка содержит чип RFID и антенну. Когда метка попадает в электромагнитное поле, создаваемое считывателем RFID, она получает энергию или сигнал связи от считывателя. Затем чип RFID активируется и отправляет хранимую информацию, такую как идентификатор продукта, серийный номер или данные отслеживания, обратно на считыватель через радиоволны. В зависимости от типа метки RFID-метки могут быть только для чтения, читаемыми/записываемыми, пассивными, активными или полупассивными, что позволяет им поддерживать приложения идентификации, отслеживания, аутентификации и управления инвентарем.

Что такое считыватель RFID

Считыватели RFID — это устройства, которые взаимодействуют с RFID-метками для сбора и обработки данных. Считыватель генерирует радиочастотные сигналы через свою антенну для обнаружения ближайших RFID-меток. После ответа метки считыватель принимает переданные данные, декодирует информацию и отправляет ее в компьютерную систему или базу данных для дальнейшей обработки. Считыватели RFID также могут выполнять такие функции, как аутентификация меток, запись данных, фильтрация повторных считываний и управление связью с несколькими метками одновременно. Они широко применяются в логистике, управлении складом, розничной торговле, контроле доступа и системах промышленной автоматизации.

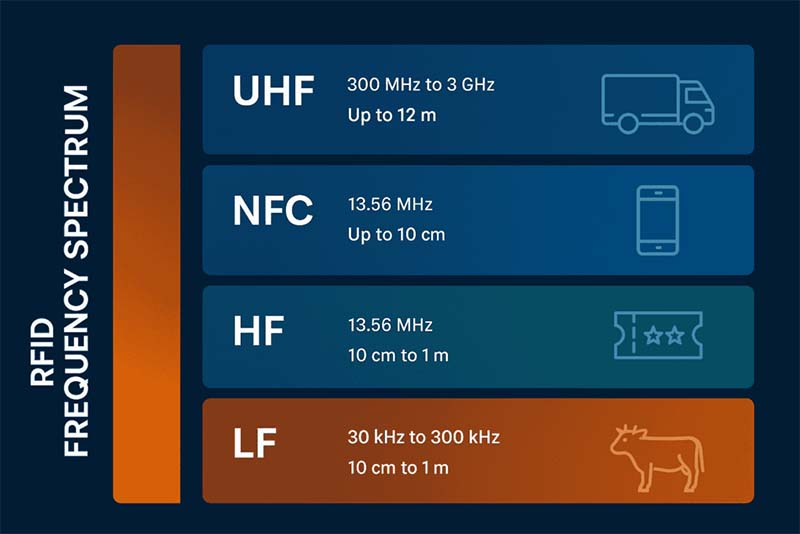

Каковы три типа частот RFID?

Низкочастотный RFID (НЧ, 30–134 кГц)

Системы низкочастотного RFID обычно имеют короткую дальность считывания, обычно в пределах нескольких сантиметров до около 10 см, что делает их технологией ближней идентификации. Скорость считывания относительно низкая, но сигнал очень стабилен и может надежно работать в средах с водой, помехами от человеческого тела или при легком воздействии металла.

Общие приложения включают идентификацию животных (например, ушные метки), иммобилайзеры транспортных средств и системы контроля доступа — ситуации, требующие высокой надежности, но не нуждающиеся в большой дальности считывания. Системы НЧ имеют относительно простую конструкцию и низкую стоимость меток и считывателей, но размер антенной катушки относительно большой, что накладывает определенные ограничения на физический дизайн.

Высокочастотный RFID (ВЧ, 13,56 МГц)

Системы высокочастотного RFID обычно работают в диапазоне считывания от 5 см до 30 см, что делает их системами идентификации короткой и средней дальности с умеренной скоростью считывания и стабильной способностью обмена данными. Их устойчивость к окружающим помехам умеренная; производительность может снижаться рядом с водой или металлом, но в целом остается сбалансированной.

В результате ВЧ RFID широко используется в приложениях смарт-карт, таких как транспортные карты, метро карты, карты контроля доступа, электронные платежи (NFC), управление библиотеками и медицинские браслеты. Системы ВЧ хорошо разработаны и широко распространены, с метками среднего размера и зрелым дизайном, что делает их одним из самых распространенных диапазонов частот RFID.

Сверхвысокочастотный RFID (СВЧ, 865–960 МГц)

Сверхвысокочастотный RFID обеспечивает самую длинную дальность считывания, обычно от 1 метра до 10 метров и более в зависимости от мощности и условий окружающей среды. Он также обеспечивает очень высокую скорость считывания и подходит для сценариев, требующих одновременной идентификации большого количества меток.

СВЧ RFID широко применяется в логистике и складском хозяйстве, управлении цепочками поставок, инвентаризации розничной торговли, отслеживании активов и управлении контейнерами, особенно в средах, требующих массового и высокоэффективного сканирования. Однако СВЧ более чувствителен к металлу и жидкостям, что приводит к относительно слабой адаптивности к окружающей среде.

Системы СВЧ требуют более продвинутого технического дизайна и более сложных конструкций антенн, но выгодуют от низкой стоимости меток при массовом производстве, что делает их идеальными для промышленных и коммерческих крупномасштабных внедрений.

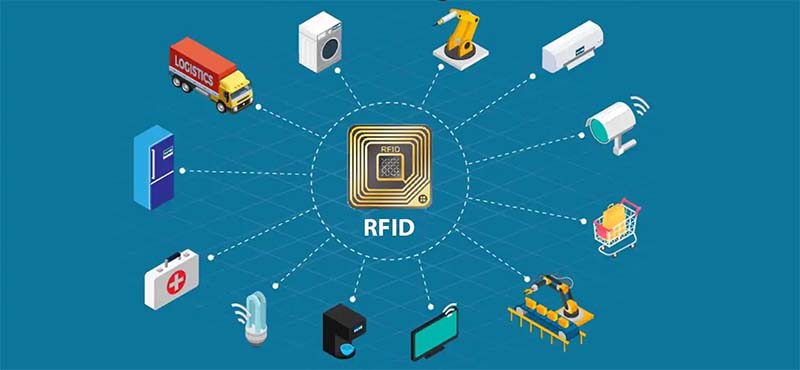

Для чего используется чип RFID?

Ручной сканер RFID для склада

RFID широко используется в ручных сканирующих устройствах в складской и логистической отрасли для быстрой идентификации товарных меток, инвентаризации и отслеживания поступающих и отправляемых товаров. По сравнению с традиционным сканированием штрих-кодов RFID позволяет считывать несколько меток одновременно, значительно повышая эффективность и точность управления складом.

Система контроля доступа RFID

В офисных зданиях, фабриках, школах и аналогичных помещениях устройства контроля доступа RFID аутентифицируют личность и автоматически разблокируют двери, распознавая карты сотрудников или ИК-карты. Эта система повышает безопасность, а также поддерживает отслеживание посещаемости и управление правами доступа.

Система противоугонной защиты RFID в рознице

В розничной торговле широко используются противоугонные ворота RFID и электронные метки для управления товарами и предотвращения потерь. Технология RFID не только снижает кражи товаров, но и обеспечивает отслеживание инвентаря в реальном времени и поддерживает приложения розницы без кассиров.

RFID в автомобильной электронике система

Цифровая трансформация автомобильной отрасли включает использование чипов RFID для отслеживания компонентов на производственных линиях. Другие применения RFID в автомобильном секторе включают идентификацию транспортных средств и системы автоматической оплаты дорожных сборов.

Система отслеживания медицинских активов RFID

В здравоохранении метки RFID используются для отслеживания медицинского оборудования, лекарств и информации о пациентах. Например, больничные устройства, такие как инфузионные насосы, инвалидные коляски и мониторы пациентов, можно отслеживать и управлять ими в реальном времени через системы RFID, повышая оперативную эффективность и безопасность.

Система производственного отслеживания RFID

В интеллектуальном производстве и промышленной автоматизации RFID используется для отслеживания оборудования производственной линии и заготовок. Система может автоматически записывать производственные процессы, статус рабочего потока и информацию о качестве, помогая компаниям повысить прозрачность производства и уровень автоматизации.

Часто задаваемые вопросы по RFID

В1: Из каких компонентов состоит система RFID?

Ответ: Четыре основных компонента: метки RFID, считыватели, антенны и управляющее программное обеспечение. Метки хранят уникальные идентификационные данные; считыватели передают радиосигналы; антенны усиливают покрытие сигнала; программное обеспечение обеспечивает сбор данных и интеграцию системы.

В2: В чем разница между RFID и штрих-кодом?

Ответ: Штрих-коды требуют сканирования в прямой видимости и считываются по одному. Они недорогие, но легко повреждаются. RFID поддерживает массовое считывание, идентификацию без прямой видимости и перезапись данных, но стоит дороже. Выбор зависит от сценария применения.

В3: В чем разница между активным и пассивным RFID?

Ответ: Пассивные метки не имеют батареи, недорогие и имеют долгий срок службы, но короткую дальность считывания. Активные метки имеют встроенную батарею, поддерживают дальнюю локализацию в реальном времени, но стоят дороже.

В4: Можно ли изменить данные метки RFID?

Ответ: Да. Современные метки UHF (протокол EPC Gen2) имеют память, разделенную на блоки TID, EPC, пользовательский и резервный. TID — это уникальный код, присвоенный на заводе, и его нельзя изменить. Блоки памяти EPC и пользовательский можно перезаписывать несколько раз. Некоторые одноразовые программируемые метки только для чтения кодируются на заводе навсегда и не подлежат изменению.

В5: Может ли RFID интегрироваться с системами ERP, WMS и MES?

Ответ: Да. Современные устройства RFID поддерживают разработку SDK, последовательные порты, сетевые порты и протоколы TCP/IP. Они могут беспрепятственно интегрироваться с различными промышленными системами управления для автоматической загрузки данных, синхронизации инвентаря, отслеживания поступления/отправки и прослеживаемости активов.

В6: Почему металл и жидкости мешают работе RFID?

Ответ: Металл отражает радиоволны, а жидкости поглощают сигналы. Для таких сред следует использовать противоатомарные и водонепроницаемые метки RFID.

В7: Могут ли мобильные телефоны считывать метки RFID?

Ответ: Мобильные телефоны имеют только встроенную функцию считывания NFC (ВЧ высокочастотный), которая может считывать метки NFC, карты доступа и транспортные карты; они не могут напрямую считывать сверхвысокочастотные метки RFID UHF.

Лучшие чипы RFID и производители 2026

Impinj: мировой лидер в технологии RAIN RFID, специализируется на чипах, метках и решениях считывателей UHF RFID.

NXP Semiconductors: крупный мировой производитель чипов RFID и NFC. Серия MIFARE широко используется в картах доступа, транспортных картах, платежах и аутентификации личности. Также является ключевым поставщиком чипов для многих производителей меток RFID.

Alien Technology: ведущий поставщик технологий RFID, специализирующийся на решениях для управления активами, оптимизации цепочки поставок и контроля доступа. Компания предлагает полный спектр продукции от меток RFID до антенн и считывателей, известных высокой производительностью и надежностью.

Zebra Technologies: ведущий производитель промышленных считывателей и устройств RFID, широко используемых в складах, промышленной автоматизации, инвентаризации розницы и логистических системах.

Texas Instruments: также важный игрок в сфере RFID, особенно сильный в чипах считывателей RFID, чипах NFC и низкочастотных (НЧ) трансиверах RFID. Продукция широко используется в промышленном контроле, автомобильной электронике, системах контроля доступа, медицинских устройствах и приложениях ближней связи.

Eastech — ведущий поставщик чипов RFID

Eastech тесно сотрудничает с ведущими мировыми производителями чипов RFID, специализируясь на дистрибуции полного спектра чипов RFID и интегральных схем считывателей. Наш портфель охватывает диапазоны частот UHF, HF и LF, включая чипы меток, интегральные схемы передатчиков/приемников, радиочастотные усилители, низкочастотные компоненты идентификации и связанные радиочастотные и коммуникационные интегральные схемы. Мы являемся ключевым мировым поставщиком основных компонентов RFID. Мы предоставляем клиентам гибкую поддержку выбора нескольких брендов и моделей, помогая сократить циклы разработки и снизить риски закупок.

При этом Eastech обладает сильными глобальными возможностями по поиску поставщиков и управлению запасами, обеспечивая быстрый отклик на промышленные, потребительские и индивидуальные проектные требования. На фоне быстрого внедрения RFID в таких приложениях, как интеллектуальные склады, промышленная автоматизация, цифровизация розницы и устройства Интернета вещей, мы не только поставляем компоненты, но и предоставляем рекомендации по выбору и альтернативные решения, адаптированные под нужды проектов клиентов, обеспечивая стабильность системы и оптимизацию затрат.

Итог: понимание того, для чего используется чип RFID, помогает осознать его важность в современных системах отслеживания и идентификации, где он обеспечивает эффективный сбор данных, управление активами и автоматизацию в различных отраслях. Железо чипов RFID продолжает развиваться с повышенной интеграцией, улучшенной точностью считывания и более широкой совместимостью приложений, становясь основным компонентом в решениях интеллектуальной логистики, промышленного Интернета вещей и цифровой цепочки поставок.
