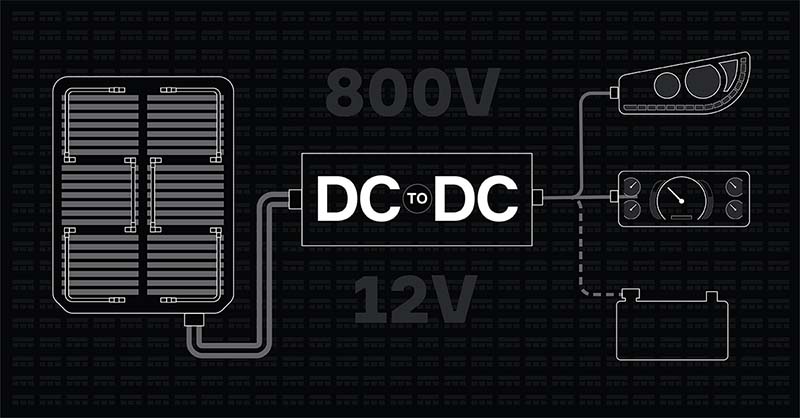

Что такое DC/DC-преобразователи?

Ппреобразователь постоянного тока (DC-DC) — это устройство управления питанием, которое использует технологию полупроводникового коммутирования для преобразования постоянного напряжения. Его основные функции включают повышение, понижение напряжения, изменение полярности и стабилизацию напряжения, что обеспечивает совместимость с батареями, сетевым питанием и другими системами электропитания. В данной статье рассматривается что такое преобразователь постоянного тока (DC-DC) а также изолированный и неизолированный преобразователи постоянного тока (DC-DC).

Что такое преобразователи постоянного тока (DC-DC)? Модули преобразователей постоянного тока (DC-DC) для монтажа на плате состоят из управляющего чипа, коммутационных компонентов (MOSFET/IGBT), индукторов накопления энергии и фильтрующих конденсаторов, и используют модуляцию ширины импульсов (PWM) или модуляцию частоты импульсов (PFM) для регулирования выходного напряжения. Они могут быть классифицированы на 4 типа: понижающий (Buck), повышающий (Boost), повышающий/понижающий (Buck-Boost) и изолированные преобразователи, которые обладают высокой эффективностью (70%–95%), компактными размерами и множеством функций защиты цепи. Они широко используются в силовой электронике, коммуникационном оборудовании, автомобильной электронике и промышленном контроле.

Классификация преобразователей постоянного тока (DC-DC)

Понижающий преобразователь (Buck): Выдает напряжение ниже входного. Обладает простой конструкцией и высокой эффективностью, что делает его наиболее часто используемым решением для понижения и регулирования напряжения.

Повышающий преобразователь (Boost): Выдает напряжение выше входного. Часто используется в устройствах, питающихся от батарей, или в сценариях повышения напряжения от низкого к высокому.

Повышающий/понижающий преобразователь (Buck-Boost): Выходное напряжение может быть как выше, так и ниже входного, что подходит для приложений с широкими колебаниями входного напряжения.

Изолированный преобразователь постоянного тока (DC-DC): Обеспечивает электрическую изоляцию между входом и выходом, обладает высокой безопасностью и сильной иммунитетом к помехам. Часто используется в высоковольтных системах, системах с высоким уровнем помех или системах, требующих безопасной изоляции.

Какие функции выполняет модуль преобразователя постоянного тока (DC-DC)?

Преобразование напряжения (повышение и понижение)

Основная функция модуля преобразователя постоянного тока (DC-DC) — гибкое преобразование постоянного напряжения. Он может понижать высокое напряжение до низкого или повышать низкое напряжение до высокого в соответствии с фактическими требованиями электропитания последующих устройств. Некоторые модели также поддерживают двунаправленную регулировку (повышение/понижение), эффективно решая проблему несоответствия между единственным источником питания и рабочим напряжением устройства. Это удовлетворяет разнообразные потребности в подаче напряжения различных электронных и промышленных устройств, от маломощных до высокомощных приложений.

Стабильная стабилизация напряжения

Эта функция обеспечивает стабильное электропитание, эффективно компенсируя колебания входного напряжения, внезапные изменения тока нагрузки и внешние экологические помехи. Модуль непрерывно подает точное и постоянное постоянное напряжение, устраняя дрейф напряжения и пульсации. Даже в сложных условиях, таких как разряд батареи или нестабильное напряжение шины, модуль поддерживает стабильный выход, защищая последующие чипы, сенсоры и другие чувствительные компоненты от сбоев или снижения производительности, связанных с питанием.

Электрическая изоляция, защита от перегрузки и адаптация к широкому диапазону температур

Эти функции обеспечивают безопасность, долговечность модуля и его адаптацию к суровым условиям эксплуатации. Электрическая изоляция разделяет вход и выход, предотвращая высоковольтные помехи и утечку тока, повышая безопасность устройства и иммунитет к помехам, особенно в промышленных и автомобильных приложениях. Встроенная защита от перегрузки по току, перегрузки по напряжению и перегрева быстро реагирует на аномальные условия, предотвращая повреждение модуля и последующих нагрузок. Кроме того, поддержка широкого диапазона рабочих температур позволяет стабильно работать в экстремально жарких или холодных условиях, сохраняя эффективность преобразования и увеличивая срок службы устройства.

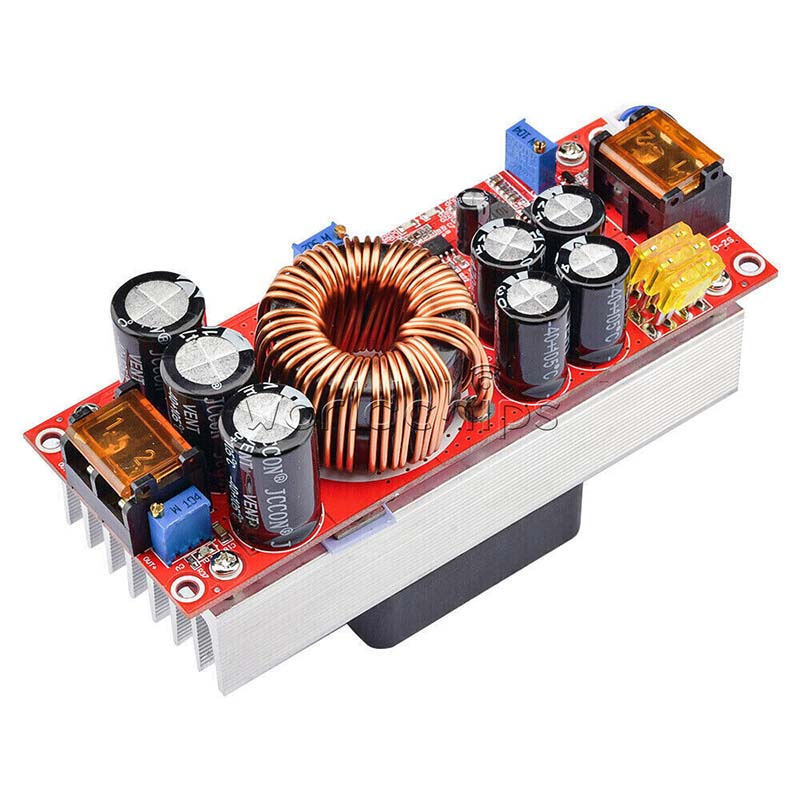

Изолированный и неизолированный преобразователи постоянного тока (DC-DC)

Разница между изолированным и неизолированным преобразователями постоянного тока (DC-DC) заключается в наличии электрического разделения между входом и выходом.

Изолированный преобразователь постоянного тока (DC-DC) использует трансформатор для создания электрической изоляции между входом и выходом. Прямого проводящего пути нет; энергия передается через изоляционный барьер посредством магнитной связи, что обеспечивает независимые опорные земли для входа и выхода. Такое конструктивное решение обеспечивает большую безопасность, помогает снизить электрические помехи и повышает гибкость при проектировании системы.

Неизолированный преобразователь постоянного тока (DC-DC) поддерживает прямое соединение между входом и выходом, они имеют общую опорную потенциал. Хотя он не обладает преимуществами в плане безопасности и иммунитета к помехам, свойственная ему более простая конструкция, меньшие размеры, более низкая стоимость и, как правило, более высокая эффективность преобразования делают его распространенным в приложениях, где критически важны пространство и эффективность.

Когда стоит выбирать изолированный преобразователь постоянного тока (DC-DC)

Высокие требования к безопасности (например, медицинское оборудование, промышленные системы, высоковольтные системы)

Вход и выход работают на разных потенциалах (общая земля отсутствует)

Необходимость подавления помех или предотвращения помех от замыкания земли

Сложные системы, требующие большей гибкости проектирования

Если приложение связано с требованиями безопасности, высоким уровнем помех или сочетанием нескольких систем, выбирайте изолированный преобразователь постоянного тока (DC-DC).

Когда стоит рассматривать неизолированный преобразователь постоянного тока (DC-DC)

Низковольтные системы (например, 5В / 12В / питающиеся от батарей)

Конструкции с ограниченным пространством, требующие компактных размеров

Проекты с ограниченным бюджетом

Приложения, где приоритет имеет высокая эффективность и низкие потери

Вход и выход могут иметь общую землю

Ключевая роль проектирования ППЭ для преобразователя постоянного тока (DC-DC)

Регуляция питания

Преобразователь постоянного тока (DC-DC) обеспечивает стабильное и соответствующее напряжение для различных частей цепи, даже при изменении входного напряжения.

Преобразование напряжения

Он обеспечивает понижение, повышение или инверсное преобразование напряжения, позволяя одному источнику питания поддерживать несколько областей напряжения на печатной плате (ППЭ).

Повышение эффективности

По сравнению с линейными регуляторами, преобразователи постоянного тока (DC-DC) значительно снижают потери мощности, что делает их идеальным выбором для энергочувствительных приложений и устройств, питающихся от батареи.

Распределение питания

Они помогают эффективно распределять питание по всей печатной плате (ППЭ), обеспечивая питание таких компонентов, как микроконтроллеры, сенсоры и модули связи, имеющих различные требования к напряжению.

Требования к проектированию ППЭ для преобразователя постоянного тока (DC-DC)

Расположение компонентов

Ключевые компоненты, такие как микросхема, индуктор и конденсаторы, следует размещать близко друг к другу, чтобы минимизировать площадь контура и снизить уровень помех.

Заземление и компоновка

Используйте сплошной заземляющий плейн для обеспечения стабильной опоры и снижения помех. Правильное заземление имеет решающее значение как для производительности, так и для надежности.

Тепловое управление

Обеспечьте достаточное рассеивание тепла за счет медных площадей и тепловых переходных отверстий, особенно в конструкциях с высоким током.

Маршрутизация трасс

Держите трассы с высоким током короткими и широкими, чтобы снизить сопротивление и падение напряжения. Избегайте размещения чувствительных сигналов рядом с коммутационными узлами.

Контроль помех и электромагнитной совместимости (ЭМИ)

Минимизируйте коммутационные помехи за счет оптимизации контуров и, при необходимости, добавления фильтрующих компонентов или применения методов экранирования.

Применение преобразователя постоянного тока (DC-DC) в электронике

Потребительская электроника

Устройства, такие как смартфоны, ноутбуки и умные часы, работают от батарейного питания, при котором напряжение снижается по мере разряда. Преобразователи постоянного тока (DC-DC) стабилизируют и преобразуют напряжение батареи в различные напряжения, необходимые для чипов, дисплеев и сенсоров, повышая энергоэффективность и увеличивая время работы от батареи.

Автомобильная электроника

Как традиционные, так и электрические автомобили требуют нескольких стабильных низковольтных выходов для информационно-развлекательных систем, камер, радаров и огней от низковольтных платформ 12В/24В или высоковольтных платформ 400В/800В. Изолированные преобразователи постоянного тока (DC-DC) также обеспечивают электрическое разделение между высоковольтными и низковольтными системами, повышая безопасность.

Промышленный контроль

На промышленных объектах часто используется шиноное питание 24В. ПЛК, сервоприводы и сенсоры требуют различных низких напряжений, таких как 5В или 3,3В. Преобразователи постоянного тока (DC-DC) для промышленных систем питания обеспечивают стабильное питание при широких диапазонах входного напряжения и сильных помехах, поддерживая долгую и надежную промышленную эксплуатацию.

Связь и серверы

Базовые станции связи и серверы часто используют распределенные системы питания 48В. Многоступенчатые понижающие преобразователи постоянного тока (DC-DC) снижают высокое напряжение до 12В или около 1В для ядер ЦПУ, обеспечивая высокомощное, высокоэффективное питание с высоким током при минимальных энергетических потерях и выделении тепла.

Возобновляемые источники энергии и энергохранилища

Выходной ток солнечных панелей колеблется в зависимости от солнечного света, а напряжение батареи меняется во время зарядки/разрядки. Преобразователи постоянного тока (DC-DC) выполняют регулирование повышения, понижения или повышения/понижения напряжения, обеспечивая стабилизацию напряжения, управление зарядкой и согласование мощности. Низковольтные аккумуляторные батареи (например, 48В) могут подключаться к постоянным шинам (48–96В), обеспечивая эффективное и экономичное управление зарядкой/разрядкой.

Портативное питание

Портативные зарядные устройства и ручные устройства используют преобразователи постоянного тока (DC-DC) для повышения напряжения одного или нескольких литий-ионных элементов батареи до стандартных выходов, таких как 5В, 9В или 12В, обеспечивая компактное и высокоэффективное преобразование напряжения для поддержки быстрой зарядки и питания нескольких устройств.

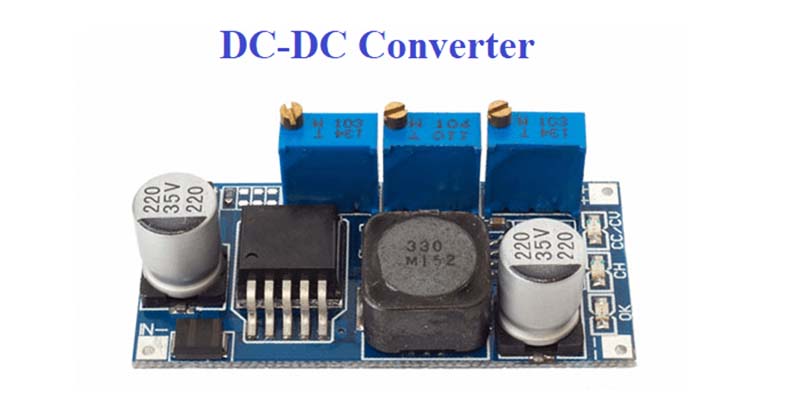

Преобразователи постоянного тока (DC-DC) Дистрибьютор электронных компонентов

Eastech является одним из наиболее опытных поставщиков на глобальном рынке преобразователей постоянного тока (DC-DC). Используя глубокую отраслевую экспертизу и зрелую поставочную цепь, мы являемся надежным партнером для решений по питанию DC-DC по всему миру. Наш ассортимент включает наиболее полный ряд преобразователей постоянного тока (DC-DC) для монтажа на плате, охватывающий разнообразные спецификации для удовлетворения широкого спектра потребностей приложений. Продукты имеют различные размеры, конфигурации выводов, широкие диапазоны рабочих температур и сверхширокие диапазоны входного напряжения. Наша продукция включает изолированные, регулируемые, нерегулируемые и неизолированные преобразователи постоянного тока (DC-DC), подходящие для медицинских, военных, телекоммуникационных и других промышленных приложений.

Как авторизованный дистрибьютор ADI (Analog Devices, Inc.), мы эксклюзивно продвигаем высокопроизводительные μModule-преобразователи постоянного тока (DC-DC) LTM4622 . Используя передовые аналоговые энергетические технологии ADI, эти модули предоставляют всеобъемлющее, сверхкомпактное, высокоинтегрированное решение для преобразования питания для высококлассных промышленных, коммуникационных и медицинских приложений. Серия LTM4622 представляет собой высокоинтегрированный модуль на плате питания, объединяющий коммутационный контроллер, мощные MOSFET, индукторы и все поддерживающие компоненты. Для формирования полного решения питания требуются только несколько керамических конденсаторов, занимая менее 1 см² площади ППЭ для максимальной эффективности компоновки. Основные характеристики включают сверхширокий диапазон входного напряжения 3,6В–20В и гибкие конфигурации тока, поддерживающие как многовыходные, так и высокомощные одновыходные приложения.

Наконец, наши неизолированные преобразователи постоянного тока (DC-DC) имеют преимущества меньшего размера и более низкой стоимости, что делает их идеальной альтернативой дискретным решениям. Они могут эффективно сократить циклы проектирования и ускорить вывод продукции на рынок. Благодаря компактной конструкции и стандартной упаковке эти преобразователи значительно экономят площадь ППЭ, поддерживают размещение рядом с нагрузкой, оптимизируют переходный отклик, снижают потери от падения напряжения и минимизируют электромагнитные помехи (ЭМИ).

Каждый преобразователь питания DC-DC поставляется с полной технической спецификацией, легко доступной на нашем веб-сайте, обеспечивая всеобъемлющую поддержку при выборе и разработке. Для производственных партий большого объема и специфических требований приложений наш широкий ассортимент продуктов идеально удовлетворяет разнообразные потребности, предлагая всеобъемщее решение для всех приложений по преобразованию питания DC-DC.
