Какая микросхема управления питанием лучше всего подходит?

Интегральные схемы управления питанием (ИСУП) являются важнейшими компонентами современных электронных систем, отвечающими за эффективное регулирование, преобразование и распределение питания между несколькими устройствами. По мере того как электронные изделия становятся более компактными и чувствительными к энергопотреблению, выбор правильной ИСУП становится все более важным для оптимизации производительности и энергоэффективности. Понимание что делает интегральная схема управления питанием помогает инженерам и разработчикам принимать обоснованные решения для продвинутых приложений.

Что такое интегральная схема управления питанием?

Интегральная схема управления питанием (ИСУП) — это микросхема, основная функция которой заключается в интеграции различных функций контроля питания в одно устройство. Если система питания для портативных интеллектуальных устройств была бы собрана на дискретных компонентах, потребовалось бы несколько отдельных микросхем для выполнения разных функций. К ним относятся преобразование напряжения, модули регулирования напряжения с многоканальным выходом, блоки зарядки аккумуляторов и компоненты мониторинга для определения уровней напряжения, все из которых нужно было бы настраивать индивидуально.

Лучшая интегральная схема управления питанием объединяет различные функции контроля питания в одно устройство. Если система питания для портативных интеллектуальных устройств была бы собрана на дискретных компонентах, потребовалось бы несколько отдельных микросхем для выполнения разных функций. К ним относятся преобразование напряжения, модули регулирования напряжения с многоканальным выходом, блоки зарядки аккумуляторов и компоненты мониторинга для определения уровней напряжения.

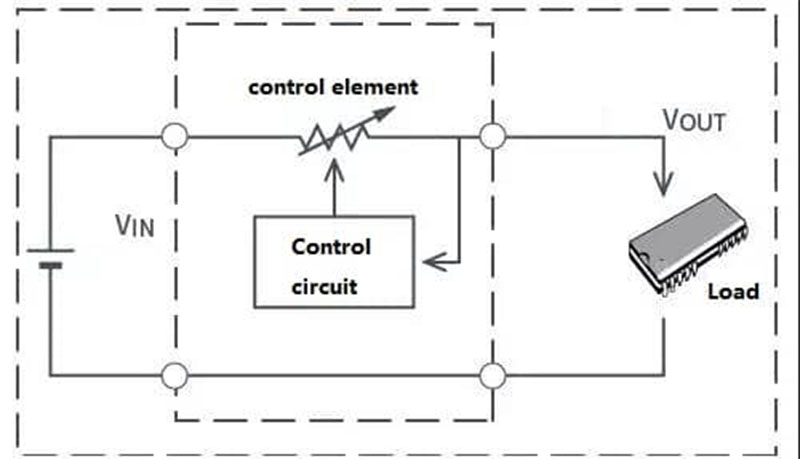

Как работает интегральная схема управления питанием?

ИСУП — это универсальная интегрированная микросхема, которая управляет подачей, преобразованием, регулированием, защитой и распределением питания ко всем компонентам внутри электронного устройства.

Преобразование и стабилизация напряжения

Она принимает необработанный вход питания от аккумуляторов или адаптеров. Встроенные понижающие, повышающие и повышающе-понижающие преобразователи регулируют напряжение в соответствии с точными требованиями процессоров, памяти и сенсоров. Внутренние стабилизаторы с малым падением напряжения фильтруют пульсации напряжения, обеспечивая чистое и точное питание чувствительным к помехам цепям.

Зарядка аккумулятора и переключение пути питания

Для портативного оборудования на аккумуляторах ИСУП управляет полными циклами зарядки: быстрая зарядка постоянным током при разряженном аккумуляторе, поддержка постоянным напряжением near полной емкости и автоматическое отключение для предотвращения перезарядки. Она также автоматически переключает питание между внешними адаптерами и внутренними аккумуляторами без прерывания работы системы.

Упорядоченная подача питания и энергосбережение

ИСУП следует программируемой последовательности питания для включения или выключения шин напряжения в заданном порядке, исключая аппаратные сбои из-за несоответствия временных характеристик запуска. Независимые переключатели нагрузки отключают питание неактивным модулям, значительно снижая потребление энергии в режиме ожидания.

Мониторинг в реальном времени и защита безопасности

Внутренние детекторы постоянно контролируют напряжение, ток и температуру на всех каналах питания. При возникновении рисков, таких как перенапряжение, перегрузка по току, короткое замыкание или перегрев, ИСУП быстро ограничивает выход или отключает неисправные шины, защищая микросхемы и аккумуляторы от необратимых повреждений.

Цифровое интерактивное управление и вспомогательные функции

Через интерфейсы I2C/SPI основной процессор может отправлять команды для динамической регулировки выходного напряжения и переключения режимов работы под тяжелые нагрузки или состояния сна. Многие ИСУП также встраивают вспомогательные модули, включая часы реального времени, драйверы светодиодов и цепи сброса под единым управлением, чтобы минимизировать количество дискретных внешних компонентов.

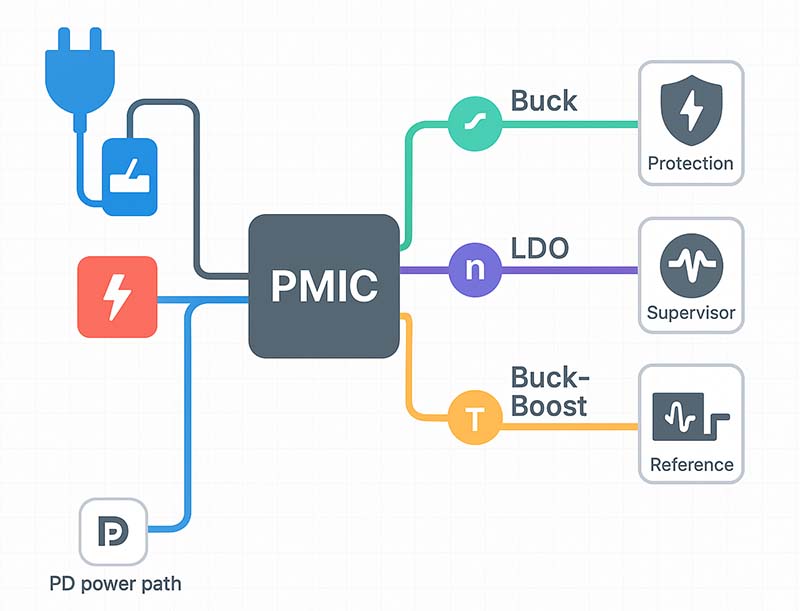

Каковы преимущества интегральных схем управления питанием?

Благодаря высокоинтегрированному дизайну ИСУП предлагают комплексные преимущества по сравнению с традиционными дискретными решениями питания, достигая значительных улучшений в размере, энергопотреблении, эффективности разработки и производства, а также надежности питания.

Меньший размер устройства

ИСУП объединяет несколько цепей, таких как регулирование напряжения, зарядка и мониторинг напряжения, в один блок, заменяя множество дискретных микросхем и периферийных компонентов. Это значительно сокращает занимаемое место на печатной плате, делая их идеальными для компактных портативных устройств, таких как смартфоны и носимые гаджеты.

Ниже общее энергопотребление

Благодаря оптимизированной внутренней координации цепей ИСУП достигает более высокой эффективности преобразования и меньших статических потерь мощности по сравнению с несколькими отдельными интегральными схемами, эффективно продлевая срок службы аккумулятора.

Упрощенная аппаратная разработка и трассировка

Нет необходимости проектировать отдельные периферийные цепи и трассировку для нескольких микросхем питания, что снижает сложность разработки, сокращает циклы создания и упрощает отладку.

Снижение затрат на материалы и производство

Требуется меньше типов и количества компонентов, а процессы поверхностного монтажа упрощаются, что приводит к снижению общих затрат на спецификацию материалов и производство.

Повышенная стабильность питания

Внутренние модули питания координируются централизованно со встроенными механизмами защиты, такими как защита от перенапряжения, перегрузки по току и перегрева. Несколько шин напряжения также демонстрируют меньшие колебания, обеспечивая более стабильную работу системы.

Расширенное интеллектуальное управление питанием

Большинство ИСУП интегрируют цифровые интерфейсы управления, позволяя динамически регулировать выходное напряжение и переключать питание в координации с основным процессором, обеспечивая эффективную работу в режимах ожидания, полной нагрузки и сна.

Что делает интегральная схема управления питанием?

Микросхема управления питанием может управлять несколькими шинами питания. По сравнению с традиционными решениями на дискретных компонентах она значительно сокращает количество компонентов и экономит место на печатной плате. Помимо компактного размера, микросхема интегрирует комплексную защиту, тепловой менеджмент и конструкции снижения шума, улучшая общую эффективность и стабильность системы. Ее типичные интегрированные функции включают преобразование и регулирование напряжения, зарядку аккумуляторов, управление светодиодами, часы реального времени, контроль последовательности питания, мониторинг цепей и модули управления переключателями питания.

Преобразование и регулирование напряжения

Она интегрирует повышающие/понижающие преобразователи и линейные стабилизаторы с малым падением напряжения для обеспечения точных уровней напряжения для разных устройств, таких как процессоры, сенсоры и память. Она гарантирует стабильное выходное напряжение и подавляет колебания, вызванные изменениями нагрузки.

Управление зарядкой и разрядкой аккумулятора

Она включает встроенные цепи управления зарядкой, разработанные для литий-ионных и других перезаряжаемых аккумуляторов, управляющие процессами зарядки постоянным током и постоянным напряжением. Она также контролирует ток разряда и остаточную емкость аккумулятора, предотвращая чрезмерный разряд и защищая элементы аккумулятора от повреждений.

Электрическая безопасность и защита

Она интегрирует несколько механизмов защиты, включая защиту от перенапряжения, недонапряжения, перегрузки по току, короткого замыкания и перегрева. При возникновении аномальных условий она быстро отключает соответствующий путь питания, защищая аккумулятор и компоненты материнской платы.

Мониторинг напряжения и тока

Она непрерывно измеряет выходные напряжения, напряжение аккумулятора и ток цепи в реальном времени, передавая эти данные основному контроллеру для анализа энергопотребления, статистики энергии и обнаружения неисправностей.

Путь питания и переключение нагрузки

Она интегрирует несколько переключателей нагрузки, которые могут независимо управлять разными шинами питания. Неиспользуемые ветви можно отключить для снижения энергопотребления, а также управлять переключением между режимами питания от внешнего адаптера и аккумулятора.

Интеллектуальное управление питанием

С цифровыми коммуникационными интерфейсами, такими как I²C и SPI, она получает команды от основного процессора для динамической регулировки напряжения, частоты и режимов работы. Это позволяет системе адаптироваться к разным условиям, таким как ожидание, легкая нагрузка и полная нагрузка, обеспечивая оптимизацию общей энергоэффективности.

Каковы различные типы интегральных схем управления питанием (ИСУП)?

Многоканальные ИСУП (полнофункциональные системные ИСУП)

Самый комплексный тип, интегрирующий понижающие/повышающие преобразователи, стабилизаторы с малым падением напряжения (LDO), зарядные устройства, ключи нагрузки и схемы мониторинга. Разработаны для полных систем, таких как смартфоны, микропроцессоры, автомобильные ЭБУ и промышленные SoC. Один чип обеспечивает все шины напряжения для процессоров, памяти и периферийных устройств, поддерживая последовательное включение питания и цифровое управление по I2C/SPI.

Стабилизаторы с малым падением напряжения (LDO)

Простые линейные стабилизаторы для малошумного питания малого тока. Они обеспечивают стабильное точное напряжение с минимальным пульсацией выходного сигнала, идеально подходя для чувствительных аналоговых схем, сенсоров и радиомодулей.

Импульсные стабилизаторы постоянного тока (DC-DC)

Высокоэффективные преобразовательные чипы, разделенные на три подтипа:

• Понижающие (Buck): Снижают высокое входное напряжение для ядровых чипов;
• Повышающие (Boost): Повышают низкое напряжение аккумулятора для управления светодиодами или дисплеями;
• Понижающе-повышающие (Buck-boost): Поддерживают стабильный выход независимо от того, выше или ниже входное напряжение, идеально для колеблющегося питания от аккумулятора.

Интегральные схемы управления аккумулятором (BMIC)

Специализированы для управления литий-ионными аккумуляторами. Они регулируют зарядку по постоянному току/постоянному напряжению, отслеживают емкость аккумулятора, предотвращают перезаряд, чрезмерный разряд и короткие замыкания. Некоторые интегрируют управление питанием по пути для работы устройств во время зарядки.

Ключи нагрузки на интегральных схемах

Компактные одноканальные силовые ключи, которые дистанционно включают/выключают шины питания по сигналам МК. Они отключают питание неиспользуемых подсистем для снижения потребления в режиме ожидания, широко используются в IoT, портативной электронике и автомобильных вспомогательных схемах.

Автомобильные безопасные ИСУП

Чипы, квалифицированные по классам (AEC-Q100, ISO 26262 ASIL-B/D), разработанные для транспортных средств. Оснащены расширенным обнаружением неисправностей, тепловой защитой и контрольными таймерами, адаптированы для систем помощи водителю (ADAS), контроллеров кабины и силовых МК.

ИСУП специализированного назначения

Силовые чипы специального назначения для конкретных приложений: драйверы светодиодов для освещения/дисплеев, ИСУП для питания часов реального времени (RTC), контроллеры подачи питания по USB (PD) и горячего подключения для серверного/промышленного оборудования с горячей заменой.

Различные компоненты имеют разные требования к питанию по уровням напряжения, потреблению энергии, сложности интеграции и ожидаемой производительности. Поэтому изучение выбора ИСУП помогает обеспечить оптимальную эффективность системы, стабильность и контроль затрат при проектировании современных электронных изделий.

Ведущие бренды производителей интегральных схем управления питанием

Как профессиональный дистрибьютор интегральных схем управления питанием (ИСУП), мы поставляем широкий спектр решений для управления питанием от ведущих мировых производителей полупроводников. ИСУП играют ключевую роль в современных электронных системах, регулируя напряжение, управляя распределением питания, повышая энергоэффективность и продлевая срок службы аккумуляторов. Будь то промышленная автоматизация, автомобильная электроника, телекоммуникации, центры обработки данных или силовое оборудование, ведущие производители ИСУП постоянно предлагают высокоинтегрированные и надежные решения для управления питанием.

1. Analog Devices (ADI)

LTC3376

Многоканальный универсальный ИСУП с высоким током, поддерживающий широкий вход 3В–20В, интегрирующий 4 независимых понижающих преобразователя и 8 конфигурируемых силовых ступеней по 1,5А, общий выходной ток до 12А. Он достигает пиковой эффективности преобразования 96%, точности выходного напряжения ±1% и поддерживает параллельные индукторы для упрощения компоновки печатной платы. Идеально для промышленного контроля, телекоммуникаций и многоканальных встраиваемых систем, с встроенной гибкой последовательностью включения питания и полным мониторингом неисправностей.

MAX25239

Автомобильная ИСУП с поддержкой ASIL-D, разработанная для систем помощи водителю (ADAS) и зональных ЭБУ. Она интегрирует несколько высокоэффективных понижающих преобразователей и стабилизаторов с малым падением напряжения (LDO) для поддержки многоканальных архитектур питания современных автомобильных SoC, камер, сенсоров и высокоскоростных интерфейсов связи.

2. Infineon Technologyy

TLF35585

Флагманский безопасный ИСУП OPTIREG™, совместимый с автомобильными МК Aurix™, широкий вход от аккумулятора 3В–40В с интегрированным предварительным преобразователем buck-boost. Особенности: выделенные шины LDO для МК, CAN-коммуникации и точного опорного напряжения, а также двойные трекеры напряжения сенсоров. Поддерживает сертификацию ASIL D, встроенный контрольный таймер, самодиагностику и управление безопасным состоянием, идеально для силовых установок и ЭБУ автономного вождения.

TLF30682QV

Компактный ИСУП, специализированный для ADAS, оптимизированный для сенсоров зрения и радарных модулей. Интегрирует многокаскадные регулируемые шины питания, LDO с малым током покоя в режиме ожидания и цифровое управление по SPI. Высокая устойчивость к переходным процессам при скачках напряжения, минимальный размер печатной платы, стабильное питание для высокоскоростных процессоров обработки изображений в системах восприятия транспортных средств.

3. Microchip Technology

MCP16701

Высокоплотный ИСУП для ПЛИС, высококлассных МП и промышленного ИИ-вычислений. Оснащен восемью каналами buck по 1,5А, четырьмя высокоточными LDO по 300мА и одним контроллером LDO, выделенным для SerDes. Сокращает количество компонентов BOM более чем на 60% и площадь печатной платы на 48% по сравнению с дискретными решениями, тесно совместим с ПЛИС PolarFire и 64-битными МП PIC64GX, с программируемой последовательностью включения питания по I2C.

MCP16501

Экономичный компактный ИСУП, разработанный для встраиваемых МП SAMA5/SAM9/SAMA7. Три понижающих преобразователя по 1А + один вспомогательный LDO по 300мА, точность напряжения DDR/ядра ±1%, предустановленная последовательность включения питания для МП Microchip. Ультранизкий ток выключения 6мкА, усиленная защита от ЭСД, идеально для недорогих промышленных интерфейсов HMI, шлюзов IoT и аккумуляторных встраиваемых устройств.

4. NXP Semiconductors

PF8200

12-канальный высокопроизводительный автомобильный ИСУП для процессоров i.MX 8 и S32V ADAS. Содержит 7 высокоэффективных buck и 4 LDO; вариант PF82 поддерживает функциональную безопасность ASIL B, а PF81 предназначен для небезопасных высококлассных промышленных систем/машинного зрения. Обеспечивает масштабируемый высокий ток для многоядерных прикладных процессоров, интегрированное резервное питание RTC и комплексную диагностику неисправностей.

PCA9452

Автомобильный ИСУП класса AEC-Q100 Grade 2, эксклюзивно оптимизированный для маломощных процессоров i.MX 93x. Многоканальные регулируемые выходы с ультранизким потреблением в режиме ожидания, встроенный путь зарядки аккумулятора и точный мониторинг напряжения. Компактный корпус QFN, упрощенная схемотехника для интеллектуальной кабины, автомобильных периферийных вычислений и маломощных автомобильных блоков управления.

5. Renesas Electronics

DA9063

17-канальный ИСУП с высоким током для четырехъядерных прикладных процессоров и промышленного периферийного вычисления. Шесть понижающих преобразователей, множество LDO, 10-битный АЦП, опорное питание DDR и зарядное устройство для часовой батареи RTC. Поддерживает двойное управление I2C/SPI, полностью программируемую последовательность включения питания и динамическую регулировку нагрузки, способен поддерживать непрерывный общий выходной ток 12А для высоконагруженных SoC-систем.

DA9072

Ультрамалый ИСУП для носимой техники/IoT с интегрированным литиевым зарядным устройством мощностью 500мА по пути питания. Комбинирует низкотоковый buck, три LDO с ключами нагрузки, схему контрольного таймера и сброса, миниатюрный корпус WLCSP (2,97×2,66мм). Ток покоя в нанотамперном диапазоне продлевает время работы от аккумулятора для умных часов, беспроводных наушников и портативных медицинских сенсоров.

6. STMicroelectronics (ST)

STPMIC25

Флагманский высокоинтегрированный ИСУП, идеально совместимый с многоядерными МП STM32MP2. 7 DC-DC понижающих преобразователей, 7 конфигурируемых LDO и опорное напряжение DDR, всего 18 регулируемых шин питания. Высокая эффективность преобразования при легкой/тяжелой нагрузке, программируемые режимы низкого энергопотребления по I2C, надежная защита от перенапряжения/перегрева для заводской автоматизации, кассовых аппаратов и медицинского мониторингового оборудования.

STPMIC07M

ИСУП, специализированный для накопителей SSD, совместимый с входными шинами 3,3В/5В. Четыре buck + три точных LDO, двойной интерфейс PMBus/I2C для независимой настройки шин и установки последовательности питания. Стабильное питание с низким шумом пульсации для контроллеров флэш-памяти и высокоскоростных чипов памяти, упрощает компоновку твердотельных накопителей и повышает долгосрочную надежность работы.

7. Texas Instruments (TI)

LP8762

Высококлассный многофазный автомобильный ИСУП ASIL D для мощных SoC ADAS. Четыре многофазных канала buck с поддержкой пикового общего выходного тока 12А, широкий диапазон входа 2,7В–5,5В. Поддерживает трехстороннюю конфигурацию (заводская/программная/пользовательская), интегрированный тепловой монитор, контрольный таймер и сигнал ошибки неисправности, разработан для центральных вычислений транспортных средств и высокопроизводительных чипов восприятия.

TPS650330

Миниатюрный ИСУП для автомобильных камерных модулей с тремя buck по 1,5А + одним малошумным LDO. Выдерживает широкий вход 18В для автомобильных аккумуляторных систем, ультранизкая архитектура переключения с электромагнитными помехами, компактный размер, соответствующий компактным камерным печатным платам. Оптимизирован для КМОП-сенсоров изображений, процессоров обработки изображений и периферийных устройств последовательной связи в системах кругового обзора автомобиля.

И последнее, но не менее важное: выбор правильного ИСУП зависит от понимания требований системы к питанию, целей эффективности и ограничений конкретного приложения. Оценивая, как работают интегральные схемы управления питанием и какие задачи они предназначены решать, инженеры могут принимать более обоснованные решения для различных электронных систем. Знание ведущих производителей ИСУП также помогает найти надежные решения, обеспечивающие стабильную производительность, оптимальную подачу питания и долгосрочную эффективность проектирования в современных приложениях.
