Усилитель мощности Ku-диапазона KU250 BUC

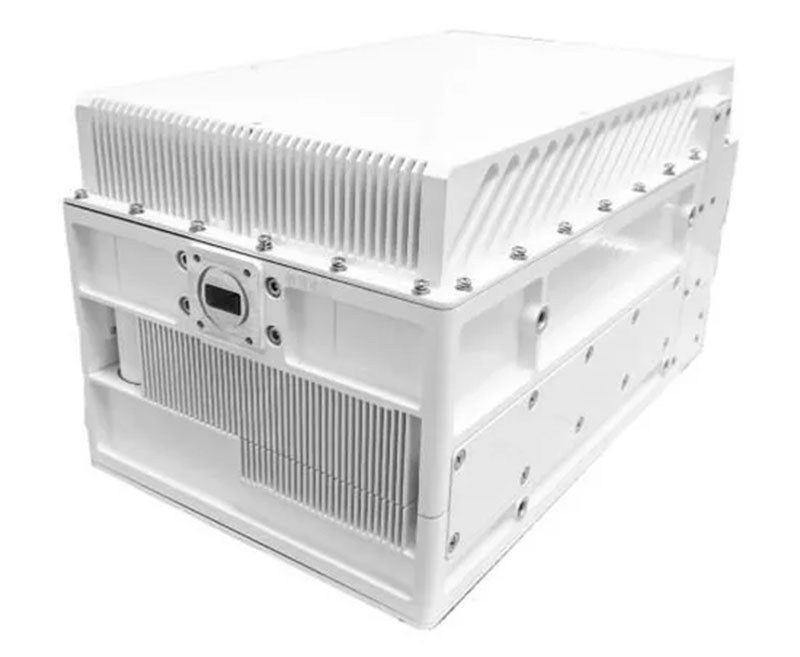

Серия PARTRON KU250 Усилители мощности GaN 250 Вт Ku-диапазона
Серия PARTRON KU250 включает профессиональные твердотельные усилители мощности Ku-диапазона (SSPA/SSPB) и блочные повышающие преобразователи (BUC), предназначенные для систем спутниковой связи. Благодаря технологии GaN эти усилители обеспечивают эффективную, стабильную и надежную выходную мощность 250 Вт в диапазоне KU, что делает их подходящими для современных наземных станций и систем связи.
Серия KU250 работает от сети переменного тока 220 В и оснащена встроенными функциями мониторинга и защиты, включая обнаружение мощности ВЧ-сигнала, управление отключением, контроль температуры, контроль тока, контроль мощности, отключение при перегреве и функцию общего аварийного сигнала.
Усилители размещены в корпусе со степенью защиты IP65 и оснащены вентиляторным охлаждением, что обеспечивает повышенную защиту и надежную работу в промышленных и коммерческих условиях.
Основные характеристики:
Производитель: PARTRON
Серия: KU250
Диапазон частот: диапазон KU
Технология: GaN SSPA / SSPB / BUC
Выходная мощность: 250 Вт в диапазоне KU
Питание: AC 220 В
Мониторинг: мощность ВЧ-сигнала, ток, температура и состояние системы
Защита: отключение при перегреве и общий аварийный сигнал
Корпус: степень защиты IP65, вентиляторное охлаждение
Применение: промышленность, коммерческие системы, спутниковая связь, наземные станции
Мы поставляем новые и оригинальные профессиональные усилители мощности (BUC) серии PARTRON KU250, имеющиеся в наличии. Свяжитесь с нами по вопросам наличия KU250, технических описаний, цен и другой информации о продукции.
Профессиональные усилители мощности Ku-диапазона BUC Применение
Наземные спутниковые станции
Усилители KU250 могут использоваться в качестве компонентов усиления ВЧ-мощности в передающих системах наземных спутниковых станций, обеспечивая необходимую мощность передачи для спутниковых линий связи.
Системы спутниковой связи
Рабочий диапазон Ku делает эту серию подходящей для оборудования связи, используемого для спутниковой передачи данных, голоса, видео и широкополосной связи.
Оборудование ВЧ-связи
В качестве мощных ВЧ-усилителей SSPA и BUC могут интегрироваться в системы связи, требующие стабильного и надежного усиления ВЧ-сигналов.
Промышленные системы связи
Корпус со степенью защиты IP65 и встроенные функции защиты делают KU250 подходящим для сложных промышленных условий, где важны защита оборудования и надежность эксплуатации.
Дополнительные параметры усилителей мощности BUC 250 Вт диапазона KU
| Электрические характеристики | |||
| -Выходная частота: 13,75 ГГц–14,5 ГГц | |||
| 14 ГГц–14,5 ГГц | |||
| -Входная частота: 0,95–1,7 ГГц | |||
| 0,95–1,45 ГГц | |||
| -Частота гетеродина: 12,8/13,05 ГГц | |||
| -Опорная частота: 10 МГц, 0 дБм ±5, порт ПЧ | |||
| -Коэффициент усиления малого сигнала : ≥75 дБ | |||
| -Номинальная входная мощность ПЧ: -20 дБм | |||
| -Регулировка усиления: 20 дБ с шагом 0,5 дБ | |||
| -Равномерность усиления: ≤1,2 дБ/40 МГц | |||
| ≤3,0 дБ/500 МГц | |||
| ≤4,0 дБ/750 МГц | |||
| -Стабильность усиления: ≤4 дБ во всем диапазоне температур | |||
| -Выходная мощность насыщения: ≥54 дБм | |||
| -Номинальная выходная мощность: 54 дБм | |||
| -IMD3: ≤-25 дБс при номинальной выходной мощности с 3 дБ отступом по мощности отступ по мощности | |||
| -Паразитные составляющие: ≤-55 дБс при номинальной выходной мощности | |||
| -Фазовый шум: ≤-65 дБс/Гц при 100 Гц | |||
| ≤-75 дБс/Гц при 1 кГц | |||
| ≤-85 дБс/Гц при 10 кГц | |||
| ≤-95 дБс/Гц при 100 кГц |
-Внутриполосный шум: ≤-76 дБм/Гц
-КСВН входа: ≤1,5:1
-Источник питания: AC 220 В ±15%
-Потребляемая мощность: ≤1300 Вт (типовое значение)
Механические характеристики
-Входной ПЧ-разъем: N-F, 50 Ом
-Выходной разъем: WR-75
-Интерфейс мониторинга: MS3112E-14-19P
-Интерфейс питания: MS3102A-16-10P
-Метод мониторинга: RJ45/RS485 (с возможностью выбора)
-Габариты: 330 × 200 × 180 мм
-Вес: ≤13 кг
Эксплуатационные характеристики
-Рабочая температура: -40–55 °C
-Температура хранения: -45–75 °C
-Защита от воды и пыли: IP65

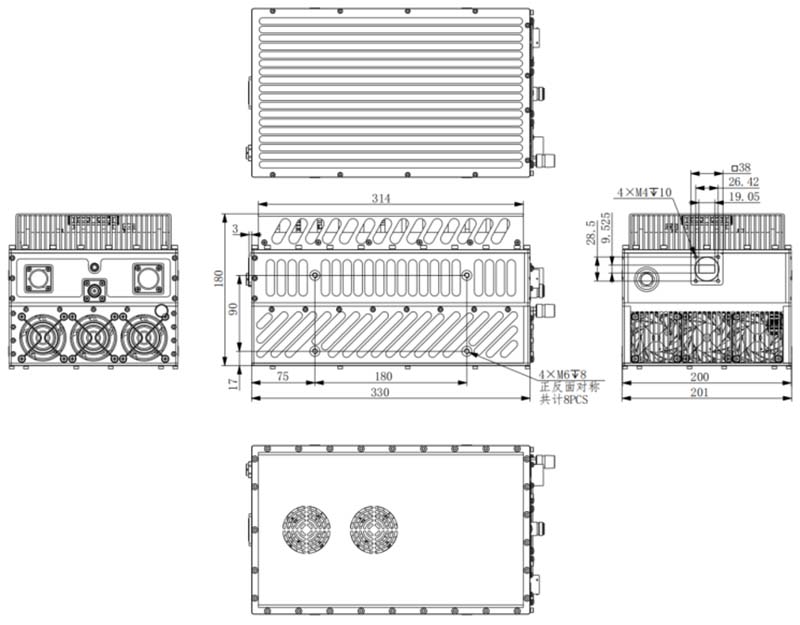

Конструкция и структура изделия(Следующие схемы приведены только для справки)
Модель
Тип
Контакт
Название сигнала
Rmark
MS3112E-14-19P
Системный порт Ethernet
D-6
Ethernet_RX-
Зеленый
C-3
Ethernet_RX+
Зеленый - Белый
B-2
Ethernet_TX-
Оранжевый
A-1
Ethernet_TX+
Оранжевый - Белый
4,5,7,8
NC
46284
NC
MS3102A-16-10P
Источник питания всей системы
A
Фазный провод
Красный
B
Нейтральный провод
Черный
C
Заземляющий провод
Желто-зеленый
