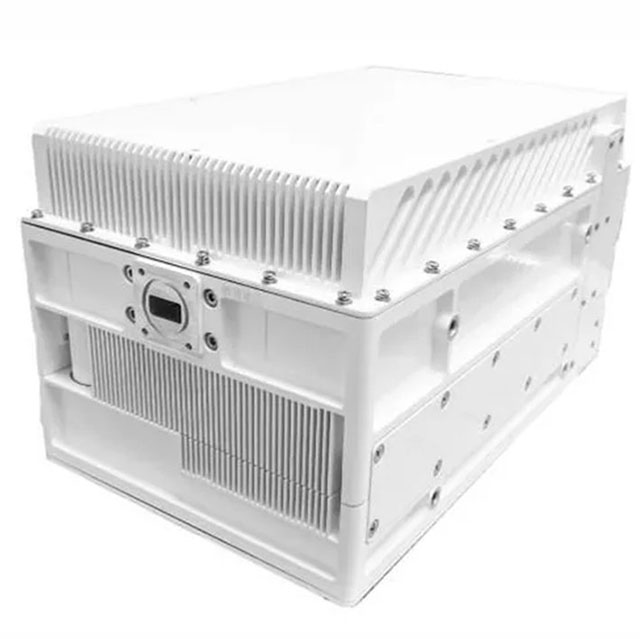

Mission Microwave Technologies KU250W-BUC
- Номер детали:
- KU250W-BUC
- Производитель:
- Mission Microwave Technologies
- Категория:
- РЧ-усилители
- Упаковка:
- Module
- Технический лист:
- Описание:
- KU250 Series Ku Band 250W BUC
- Количество:
Цена за единицу:$0
Общая цена:$0
- Оплата:
- Доставка:
Инвентарь:1,000
Отправьте нам ваш запрос, мы ответим сразу.
Подробности продукта
Серия KU250: BUC мощностью 250 Вт Ku-диапазона для спутниковой связи
Серия KU250 включает повышающие усилители мощности (BUC) для систем спутниковой связи с номинальной выходной мощностью 250 Вт в Ku-диапазоне. Разработанные с использованием передовой технологии GaN, эти усилители обеспечивают эффективную и надежную передачу мощности и предназначены преимущественно для наземных станций. Изделия оснащены функциями мониторинга температуры, тока и мощности, а также защитой с выдачей аварийных сигналов.
Работая в диапазоне радиочастот 13,75–14,5 ГГц, KU250W сочетает высокомощное усиление с передовыми характеристиками ВЧ-тракта. Модуль поддерживает регулировку усиления, отличается низким фазовым шумом и эффективным подавлением паразитных составляющих, помогая поддерживать качество сигнала и стабильность передачи в системах спутниковой связи.
Питание от сети переменного тока 220 В и корпус со степенью защиты IP66 обеспечивают надежную работу KU250W в сложных условиях эксплуатации. Компактная и эффективная конструкция подходит для интеграции в оборудование спутниковой связи, наземные станции и другие высокомощные ВЧ-системы передачи Ku-диапазона.
Основные характеристики
Тип изделия: BUC / SSPA Ku-диапазона
Выходная мощность: 250 Вт
Диапазон частот: 13,75–14,5 ГГц RF
Применение: спутниковая связь
Регулировка усиления: поддерживается
Фазовый шум: низкий фазовый шум
Подавление паразитных составляющих: отличные характеристики подавления
Питание: AC 220 В
Степень защиты: IP66
Конструкция: высокая эффективность и компактные габариты
Производительность: высокая надежность и стабильный ВЧ-выход
Применение
KU250W серии Cascade-Line подходит для различных применений спутниковой связи в Ku-диапазоне, включая:
- Наземные станции спутниковой связи
- Системы спутникового аплинка
- ВЧ-системы передачи Ku-диапазона
- Широкополосная спутниковая связь
- Коммерческая инфраструктура спутниковой связи
- Высокомощное ВЧ-оборудование связи
| Электрические характеристики | |||
| -Выходная частота: 13,75 ГГц–14,5 ГГц | |||
| 14 ГГц–14,5 ГГц | |||
| -Входная частота: 0,95–1,7 ГГц | |||
| 0,95–1,45 ГГц | |||
| -Частота гетеродина: 12,8/13,05 ГГц | |||
| -Опорная частота: 10 МГц, 0 дБм ±5, порт ПЧ | |||
| -Коэффициент усиления по малому сигналу : ≥75 дБ | |||
| -Номинальная входная мощность ПЧ: -20 дБм | |||
| -Регулировка усиления: 20 дБ с шагом 0,5 дБ | |||
| -Равномерность усиления: ≤1,2 дБ/40 МГц | |||
| ≤3,0 дБ/500 МГц | |||
| ≤4,0 дБ/750 МГц | |||
| -Стабильность усиления: ≤4 дБ во всем температурном диапазоне | |||
| -Выходная мощность насыщения: ≥54 дБм | |||
| -Номинальная выходная мощность: 54 дБм | |||
| -IMD3: ≤-25 dBc при номинальной выходной мощности с ослаблением на 3 дБ | |||
| -Паразитные составляющие: ≤-55 dBc при номинальной выходной мощности | |||
| -Фазовый шум: ≤-65 dBc/Гц при 100 Гц | |||
| ≤-75 dBc/Гц при 1 кГц | |||
| ≤-85 dBc/Гц при 10 кГц | |||
| ≤-95 dBc/Гц при 100 кГц |
-Шум в полосе: ≤-76 дБм/Гц
-КСВН входа: ≤1,5:1
-Питание: AC 220 В ±15%
-Потребляемая мощность: ≤1300 Вт (типовое значение)
Механические характеристики
-Входной разъем ПЧ: N-F, 50 Ом
-Выходной разъем: WR-75
-Интерфейс мониторинга: MS3112E-14-19P
-Интерфейс питания: MS3102A-16-10P
-Метод мониторинга: RJ45/RS485 (выбираемый)
-Размеры: 330 × 200 × 180 мм
-Вес: ≤13 кг
Экологические характеристики
-Рабочая температура: -40–55°C
-Температура хранения: -45–75°C
-Защита от воды и пыли: IP65
Конструкция изделия
Следующие схемы приведены только для справки
KU250W-BUC Характеристики
- Характеристики
- Статьи
- Связанные
- Атрибуты
- Значение свойства
- Производитель
- Mission Microwave Technologies
- Серия:
- KU250
- Корпус/корпус:
- Module
- Упаковка:
- Состояние продукта:
- Active
- Частота:
- S:14.00-14.50 GHz, E: 13.75-14.50 GHz
- P1dB:
- Усиление:
- 75 dB
- Шумовой коэффициент:
- Тип RF:
- Amplifier,Buc
- Напряжение - Питание:
- Ток - Питание:
- Тестовая частота:
- Марка:
- Квалификация:
- Тип крепления:
- Устройство поставщика Упаковка:
- Категория:
- РЧ-усилители
