Что такое линейные и импульсные стабилизаторы напряжения?

Стабилизатор напряжения — это электронное устройство или схема, предназначенная для поддержания стабильного выходного напряжения. Он преобразует входное напряжение в заданный уровень и удерживает выходное напряжение в определённом диапазоне даже при колебаниях входного напряжения или изменении нагрузочного тока. В современных системах управления питанием линейные и импульсные стабилизаторы напряжения в схемах широко используются в бытовой электронике, промышленных системах управления, коммуникационном оборудовании, автомобильной электронике, медицинских устройствах и встроенных системах, являясь неотъемлемыми компонентами для эффективной стабилизации питания.

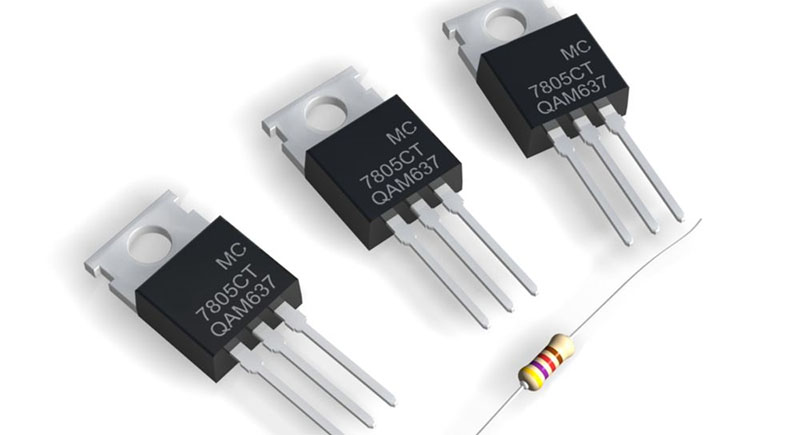

Какие функции выполняют линейные и импульсные стабилизаторы напряжения?

Обеспечивает стабильное выходное напряжение:

Предотвращает влияние колебаний входного напряжения на работу схем, гарантируя постоянное и надёжное электропитание электронных устройств.

Защищает электронные компоненты:

Предотвращает повреждение или ухудшение производительности микросхем, датчиков, процессоров и других компонентов из-за перенапряжения или пониженного напряжения.

Повышает надёжность системы:

Подаёт стабильное питание на критически важные компоненты, такие как МКУ, ПЛИС, ЦПУ и устройства памяти, снижая вероятность сбоев системы.

Снижает шум и пульсации:

Отдельные типы стабилизаторов, например LDO, эффективно подавляют шум питания и обеспечивают чистый ток для чувствительных схем, включая аналоговые и радиочастотные приложения.

Повышает эффективность преобразования энергии:

Импульсные стабилизаторы эффективно выполняют понижающее, повышающее или универсальное преобразование напряжения, снижая энергопотребление и тепловыделение.

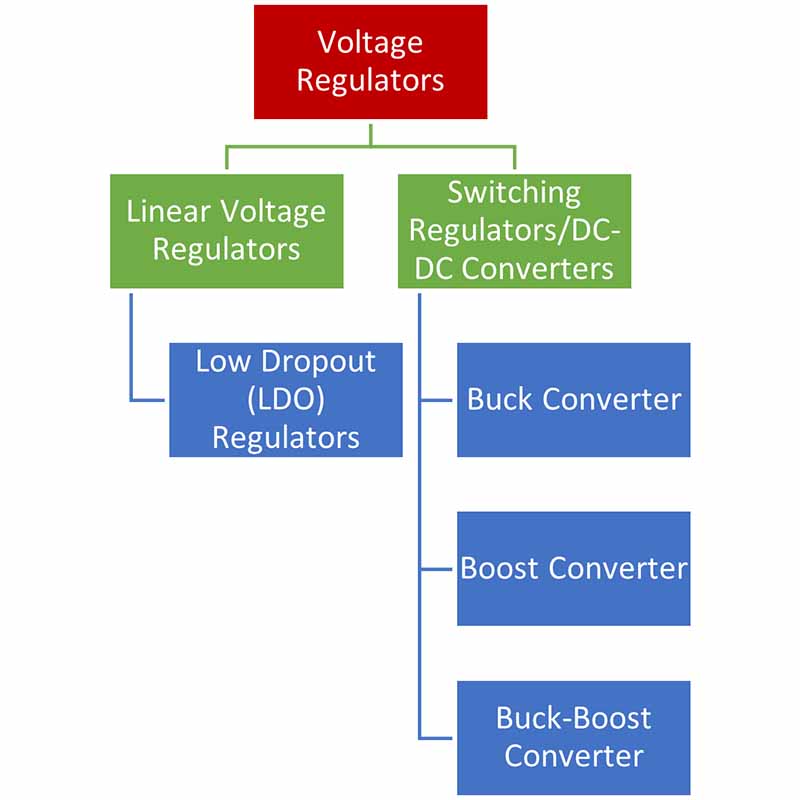

Два типа стабилизаторов напряжения

Линейные стабилизаторы

Импульсные стабилизаторы

Что такое линейный стабилизатор?

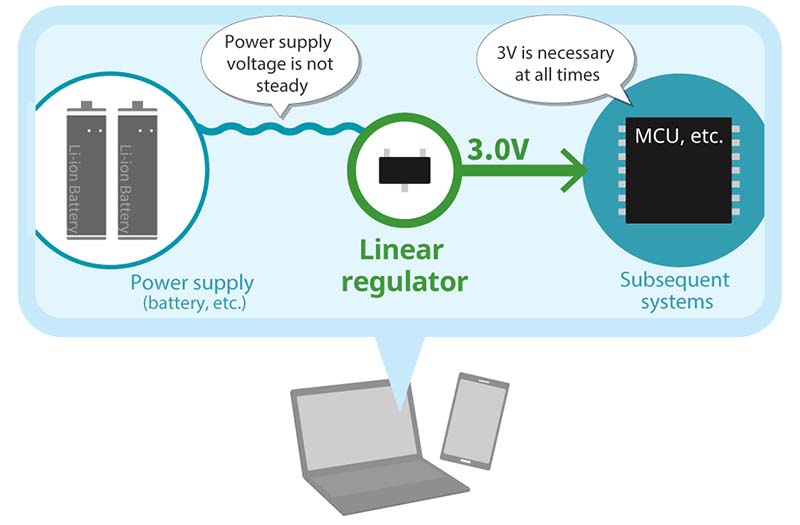

Линейный стабилизатор — это устройство управления питанием, которое стабилизирует выходное напряжение за счёт управления внутренним силовым транзистором, работающим в линейном режиме. Он поддерживает постоянное выходное напряжение, преобразуя избыточную разницу между входным и выходным напряжением в тепло.

Например, при входном напряжении 12 В и требуемом выходном напряжении 5 В лишние 7 В рассеиваются в виде тепла. Благодаря этому линейные стабилизаторы имеют ряд преимуществ: простая схема, низкий шум и пульсации на выходе, быстрая переходная характеристика. Они широко применяются в устройствах с высокими требованиями к качеству питания, включая аналоговые схемы, РЧ-модули, аудиооборудование, системы АЦП/ЦАП и маломощные микроконтроллеры.

Однако из-за преобразования лишней энергии в тепло линейные стабилизаторы имеют относительно низкую эффективность преобразования, особенно при большой разнице входного и выходного напряжения или при высоком нагрузочном токе. Поэтому они не подходят для мощных приложений и чаще используются для формирования опорного напряжения, стабилизации питания и питания микроконтроллеров.

LDO (малопадовый стабилизатор) — это разновидность линейного стабилизатора, предназначенная для работы при минимальной разнице между входным и выходным напряжением. В отличие от классических линейных стабилизаторов, требующих значительного падения напряжения для стабилизации, LDO обеспечивает стабильный выход даже при небольшом превышении входного напряжения над выходным.

Эта особенность делает LDO более эффективными по сравнению с обычными линейными стабилизаторами в низковольтных системах, поэтому они идеально подходят для устройств на батарейном питании, малошумящих схем, портативной электроники и чувствительных аналоговых систем.

Что такое импульсный стабилизатор?

Импульсный стабилизатор — это энергоэффективное устройство для преобразования и стабилизации напряжения, также известное как DC-DC преобразователь. Преобразование энергии осуществляется за счёт высокоскоростного переключения MOSFET-транзисторов, накопления энергии в индуктивностях и фильтрации конденсаторами. В отличие от линейных стабилизаторов, он не рассеивает лишнюю энергию в виде тепла, а передаёт её путём высокочастотного переключения, обеспечивая стабильное выходное напряжение с минимальными потерями мощности.

Функции импульсного стабилизатора

За счёт быстрого включения и выключения транзисторов, а также накопления и фильтрации энергии индуктивностями и конденсаторами импульсный стабилизатор преобразует входное напряжение в стабильное регулируемое постоянное напряжение, реализуя понижающее, повышающее и универсальное преобразование напряжения.

Buck (понижающий): понижает выходное напряжение

Boost (повышающий): повышает выходное напряжение

Buck-Boost (универсальный): обеспечивает стабильную работу при любом соотношении входного и выходного напряжения

По сравнению с линейными стабилизаторами эффективность импульсных моделей достигает 80–95 % и выше, они меньше нагреваются и подходят для мощных приложений: ЦПУ, ГПУ, ПЛИС, ускорителей ИИ, промышленного оборудования, коммуникационных и автомобильных систем. Однако из-за высокочастотного переключения они создают пульсации и электромагнитные помехи (ЭМП), требующие грамотной разводки печатной платы и фильтрации.

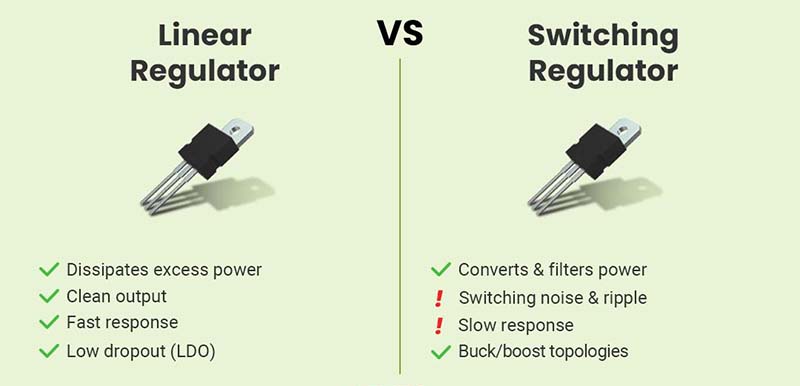

Линейные стабилизаторы имеют более высокие энергетические потери и низкую эффективность преобразования. При большой разнице напряжений или высоком токе нагрузки они интенсивно нагреваются, поэтому не подходят для мощных систем.

Принцип работы импульсных стабилизаторов

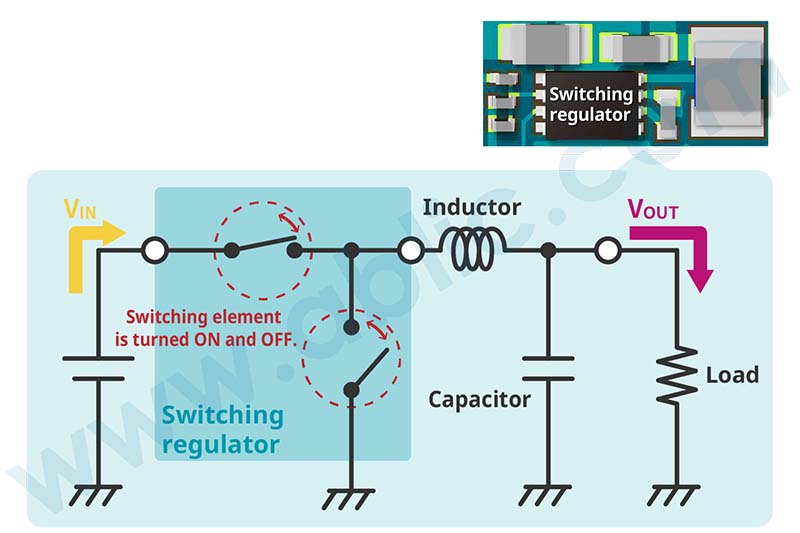

В отличие от линейных стабилизаторов, импульсные модели не рассеивают лишнее напряжение в виде тепла. Стабилизация выходного напряжения осуществляется за счёт частого высокочастотного переключения силового транзистора (сотни кГц – несколько МГц).

В состоянии включения энергия накапливается в индуктивности или трансформаторе. При выключении накопленная энергия передаётся нагрузке через диод или синхронный MOSFET-транзистор, а конденсаторы сглаживают напряжение, формируя стабильный выход постоянного тока. Путём непрерывной регулировки частоты или скважности импульсов стабилизатор поддерживает постоянное выходное напряжение при изменении входного напряжения или тока нагрузки.

Основной рабочий процесс:

Включение ключа: силовой ключ открывается, ток протекает, энергия накапливается в индуктивности.

Выключение ключа: накопленная энергия из индуктивности передаётся нагрузке, поддерживая стабильное выходное напряжение.

Обратная связь: схема обратной связи постоянно контролирует выходное напряжение и корректирует скважность импульсов для компенсации изменений входного напряжения или нагрузки.

Данная технология высокочастотного переключения позволяет импульсным стабилизаторам эффективно выполнять понижающее, повышающее и универсальное преобразование напряжения с минимальными потерями мощности и тепловыделением.

Линейные и импульсные стабилизаторы в электронных схемах

Линейный стабилизатор поддерживает стабильное выходное напряжение путём плавной регулировки проводимости внутреннего силового элемента с преобразованием лишней энергии в тепло. Имеет простую конструкцию из трёх выводов: вход, выход, земля, а также входные и выходные конденсаторы для фильтрации и стабилизации питания.

Без высокочастотного переключения линейные стабилизаторы обеспечивают малошумящее питание с минимальными пульсациями, поэтому идеально подходят для схем с высокими требованиями к качеству электропитания: аналоговые цепи, датчики, аудиооборудование, прецизионные измерительные приборы. При большой разнице напряжений или высоком токе нагрузки их эффективность снижается, требуя грамотного теплового режима.

Импульсный стабилизатор использует технологию высокочастотного переключения, преобразуя напряжение путём периодического накопления и отдачи энергии индуктивностями и конденсаторами. В зависимости от топологии реализует понижающее, повышающее и универсальное преобразование напряжения.

Такие устройства также известны как DC-DC преобразователи, импульсные источники питания (SMPS). Их основной принцип — стабилизация выходного напряжения за счёт быстрого переключения силовых элементов (MOSFET).

Как выбрать линейные и импульсные стабилизаторы напряжения?

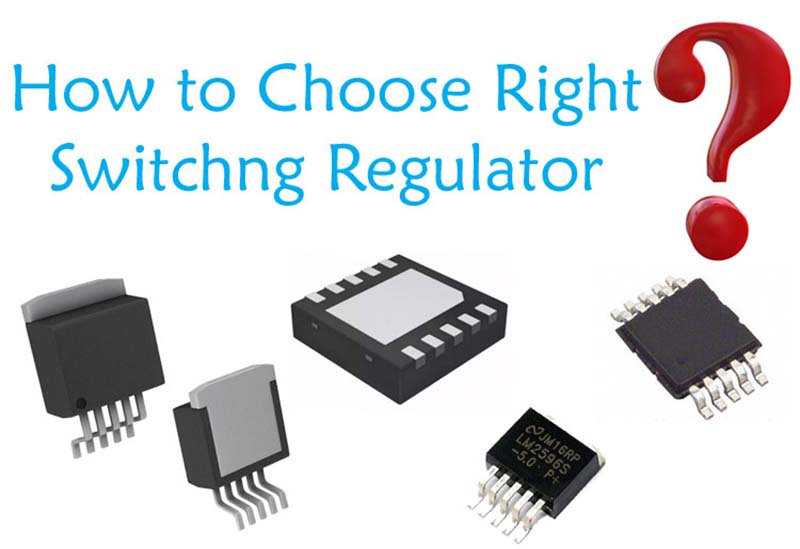

При выборе стабилизатора напряжения учитывают диапазон входного напряжения, требуемое выходное напряжение и ток, эффективность, уровень шума, габаритные ограничения и условия эксплуатации. Линейные и импульсные стабилизаторы имеют разные преимущества и подходят для различных задач проектирования систем питания.

Линейные стабилизаторы напряжения

Линейные стабилизаторы подходят для устройств с небольшой разницей входного и выходного напряжения, низким током нагрузки и строгими требованиями к уровню шума.

Диапазон входного напряжения (VIN): убедитесь, что входное напряжение выше требуемого выходного и не превышает максимальное допустимое значение.

Выходное напряжение (VOUT): выбирайте стабилизатор с фиксированным или регулируемым выходом в соответствии с задачей.

Максимальный выходной ток (IOUT): гарантируйте, что стабилизатор выдерживает пиковые нагрузочные токи.

Падение напряжения: малопадовые стабилизаторы (LDO) идеально подходят для батарейных устройств, где входное напряжение близко к выходному.

DC-DC Импульсные стабилизаторы напряжения

Импульсные стабилизаторы напряжения подходят для приложений с большой разницей входного и выходного напряжения, высокими требованиями к КПД или высокой выходной мощностью.

Типы преобразования:

Buck (понижающий): Понижает выходное напряжение, например преобразует 12В в 5В.

Boost (повышающий): Повышает выходное напряжение, например поднимает напряжение батареи 3,7В до 5В.

Buck-Boost: Обеспечивает стабильный выход, когда входное напряжение может быть как выше, так и ниже выходного, например в устройствах с батарейным питанием и переменным уровнем напряжения.

Частота переключения: Влияет на КПД преобразования, размер компонентов и характеристики электромагнитных помех (EMI).

Максимальный выходной ток: Выбирается в соответствии с требованиями по потреблению мощности системы.

Требования к КПД: Высокоэффективные решения обычно предпочтительны для устройств с батарейным питанием.

Если электронная система требует низкого уровня шума, простой схемы и контроля затрат, линейный стабилизатор обычно является предпочтительным выбором. Если системе нужен высокий КПД, большая мощность и гибкое преобразование напряжения, импульсный стабилизатор будет более подходящим решением. В практических схемотехнических разработках многие высокопроизводительные устройства сочетают оба подхода: сначала импульсный стабилизатор для эффективного понижения напряжения, затем LDO для стабилизации с низким уровнем шума.

Мы поставляем широкий ассортимент интегральных схем управления питанием: линейные стабилизаторы, LDO, импульсные стабилизаторы, DC-DC преобразователи и другие решения стабилизации напряжения от ведущих мировых производителей полупроводников. Мы предлагаем гибкие варианты поставки для инженеров, производителей и дистрибьюторов, покрывая приложения от маломощных встраиваемых устройств до промышленных и высокопроизводительных электронных систем.

На сайте eastechic.com вы найдете большой выбор интегральных стабилизаторов напряжения от ведущих производителей полупроводников. Посетите Eastech для ознакомления с моделями и техническими характеристиками продукции. Свяжитесь с нами для получения актуальных остатков, цен и поддержки по поставкам или отправьте ваш список BOM для подбора комплектующих.

Итог: стабилизаторы напряжения – ключевые компоненты для стабильного и эффективного управления питанием современных электронных систем. Линейные стабилизаторы обеспечивают простую стабилизацию с низким шумом, а импульсные решения отличаются высоким КПД для мощных устройств. Понимание принципа работы импульсного стабилизатора и способов преобразования энергии помогает разработчикам принимать обоснованные решения при проектировании продвинутых систем управления питанием. Оценка индивидуальных потребностей каждого приложения позволяет подобрать подходящий стабилизатор и улучшить общую производительность и надежность системы.
